路桥过渡段纵连轨道板纵向力分布特征与上拱机理分析

蔡小培,  王昌昌,  董博,  陈泽林,  张乾

downloadPDF
文章导航 > 西南交通大学学报  > 优先出版
张雯柏, 林国斌, 康劲松, 赵元哲, 廖志明. 考虑相移补偿的磁浮列车长定子高频信号注入无传感控制方法[J]. 西南交通大学学报. doi: 10.3969/j.issn.0258-2724.20240310
引用本文: 蔡小培, 王昌昌, 董博, 陈泽林, 张乾. 路桥过渡段纵连轨道板纵向力分布特征与上拱机理分析[J]. 西南交通大学学报. doi: 10.3969/j.issn.0258-2724.20230424
shu
ZHANG Wenbai, LIN Guobin, KANG Jinsong, ZHAO Yuanzhe, LIAO Zhiming. Sensorless Control Method of High-Frequency Signal Injection for Long-Stator Synchronous Motor of Maglev Trains Considering Phase Shift Compensation[J]. Journal of Southwest Jiaotong University. doi: 10.3969/j.issn.0258-2724.20240310
Citation: CAI Xiaopei, WANG Changchang, DONG Bo, CHEN Zelin, ZHANG Qian. Analysis of Longitudinal Force Distribution Characteristics and Arching Mechanism of Longitudinally Connected Track Slabs in Bridge-Subgrade Transition Section[J]. Journal of Southwest Jiaotong University. doi: 10.3969/j.issn.0258-2724.20230424
shu

路桥过渡段纵连轨道板纵向力分布特征与上拱机理分析

doi: 10.3969/j.issn.0258-2724.20230424

  • 北京交通大学土木建筑工程学院，北京 100044

基金项目: 国家自然科学基金项目（52178405）；京沪高速铁路股份有限公司科技研究项目（京沪科研-2020-13）；中国国家铁路集团有限公司科技研究开发计划（K2022G038）
详细信息
    作者简介:

    蔡小培（1982—），男，教授，博士，研究方向为铁路轨道结构与轨道动力学，E-mail：xpcai@bjtu.edu.cn

  • 中图分类号: U213.21

Analysis of Longitudinal Force Distribution Characteristics and Arching Mechanism of Longitudinally Connected Track Slabs in Bridge-Subgrade Transition Section

  • School of Civil Engineering, Beijing Jiaotong University, Beijing 100044, China

摘要

    摘要
  • 摘要:

    纵连板式无砟轨道在路桥过渡段区域力学行为复杂，且上拱病害频繁，以路桥过渡段 П 型端刺无砟轨道为研究对象，建立轨道-桥梁-端刺-路基一体化有限元模型，并引入双线性内聚力模型模拟板间及层间黏结关系，分析路桥过渡段纵连轨道板在不同温度荷载和端刺位移下的纵向力分布规律，并研究端刺应力敏感区域，即过渡段与支承层结合部的轨道板纵向应力特征以及结合部挤压变形与上拱变形的关系. 研究结果表明：在主端刺及过渡板与支承层结合部的轨道板纵向压应力水平最高，极端正温梯下的最大值为19.91 MPa，摩擦板及桥梁段较小，与端刺各结构组成的限位能力相对应；随着路基材料劣化脱空等病害发展，其纵向抵抗和层间摩阻不断降低，导致端刺纵向变形不断增加，端刺区轨道板的纵向应力降低，结合部支承层的纵向应力增加，当纵向变形达到6 mm时，结合部支承层的纵向压应力达到18.55 MPa，结构的压碎风险极高；结合部位的挤压上拱显著影响轨道结构板间和层间黏结状态，增加上拱病害的风险；研究成果可进一步优化和整治纵连板式无砟轨道过渡段病害，保障高铁安全平稳运行提供参考.



    Abstract:

    The mechanical behavior of longitudinally connected ballastless track slabs in the transition section of subgrade and bridge is complex, and arching disease is frequent. The П-type end spine ballastless track in the transition section of subgrade and bridge was taken as the research object, and a track-bridge-end spine-subgrade integrated finite element model was established. The bilinear cohesive force model was introduced to simulate the bonding relationship between the slabs and the interlayers, and the longitudinal force distribution of the longitudinally connected track slabs in the transition section of subgrade and bridge under different temperature loads and end spine displacements was analyzed. The stress-sensitive area of the end spine, namely, the longitudinal stress characteristics of the track slabs at the junction of the transition section and the supporting layer and the relationship between the extrusion deformation of the junction and the arching deformation, were studied. The results show that the longitudinal compressive stress level of the track slabs at the main end spine and the junction of the transition plate and the supporting layer is the highest, and the maximum value under the extreme positive temperature gradient is 19.91 MPa. The friction plate and the bridge section are small, which corresponds to the limit capacity of each structure of the end spine. With the development of diseases such as deterioration and void of subgrade materials, the longitudinal resistance and interlayer friction decrease continuously, which leads to the increase in longitudinal deformation of the end spine, the decrease in longitudinal stress of the track slabs in the end spine area, and the increase in longitudinal stress of the supporting layer of the junction. When the longitudinal deformation reaches 6 mm, the longitudinal compressive stress of the supporting layer of the junction reaches 18.55 MPa, and the crushing risk of the structure is very high. The compressive arching of the junction greatly affects the bonding between the slabs and the layers of the track structure and increases the risk of arching disease. The research results can provide a reference for further optimizing and renovating the diseases of the transition section of the longitudinally connected ballastless track slabs and ensuring the safe and stable operation of high-speed railways.



    • HTML全文

  • 高速磁浮列车速度快、安全舒适、维保成本低，可实现大城市之间和综合经济区之间的快速通勤[1]. 高速磁浮通过电磁力约束实现无接触运行，摆脱了传统轨道交通的弓网关系与轮轨关系，有潜力成为陆地交通系统中速度最快的运输方式[2-3].

    常导高速磁浮列车采用电励磁长定子直线同步电机（LSM）实现推力输出[3]. 磁浮列车高速时，采用基于反电动势的无传感器控制策略，实现电流与速度闭环控制[5]；零速与低速时，采用齿槽检测与标志板结合的定位测速系统检测磁极相角（PRW）[1]，此时动子磁链的变化率小，且反馈电流信噪比低，通过反电动势难以估计电角度信息；当零速与低速时定位测速传感器失效，列车丢失电角度无法实现电流与速度闭环. 因此，研究磁浮列车零速与低速无传感器（以下统称零低速无传感）控制方法具有一定的实用意义.

    传统的零低速无传感技术利用动子凸极性，通过增加外部激励信号跟踪动子位置，即脉冲宽度调制（pulse width modulation, PWM）激励法和高频信号注入法. 注入信号类型多样，有正弦信号、脉振信号以及随机信号（变频率、变幅值、变相位），按注入轴系主要有高频旋转电压和高频脉振电压注入[6]. 旋转电压法注入到α、β轴，通过提取高频响应电流信号负序分量，再采用跟踪观测器、同步轴系滤波器等方法解调[7]，得到动子位置信息. 脉振电压法分为脉振正弦和脉振方波2类信号[8]，信号从d轴注入，通过解调高频响应信号得到基波分量和高频分量，分别实现闭环控制和角度信息估算. 脉振正弦信号分离需要多个滤波器，应用受限于系统带宽；脉振方波注入频率可接近开关频率，且信号分离可以忽略滤波器的影响. 然而，面向高速磁浮与轨道交通等大功率电传动系统，传统高频注入方法往往忽略控制与采样电路延时问题，尤其是在低开关频率下[9]，若不对延时引起的相移补偿[10-11]，位置估计累积误差将导致闭环控制失步或错步等故障.

    针对上述基于延时的相移滞后问题，国内外学者展开了大量研究工作. 如：针对大功率电机驱动系统低采样、低开关频率导致的延时及交叉耦合增大和系统稳定性与动态性降低，采用复矢量设计电流控制器[12]；考虑控制延时与PWM生成延时导致的比例积分（PI）控制器参数失配，通过重新设计参数区间，提升驱动系统的相位裕度和带宽[13]；考虑开关管开关延时，采用在dq控制回路中增加前馈扰动观测器来实现补偿，提高位置估计精度[13,15]. 为补偿位置滞后，通过计算q轴电流误差来设计位置估计算法[16-17]，通过欧拉预测计算q轴电压误差来估计开关管工作时间[18]；为抑制控制延时对磁浮列车电流控制性能的影响，一种预测电流控制器被提出[19-20]，为逆变器提供弱化延时影响的开关信号；为抑制低开关频率下控制延时对轨道交通列车无传感控制精度的影响，一种基于梯度下降法的高频注入延时补偿方法被提出[21]. 然而，针对磁浮列车零低速无传感控制，考虑延时导致的相移补偿研究较少.

    本文针对磁浮列车零低速高频信号注入无传感控制忽略大功率驱动系统控制延时和采样电路延时的影响，导致高频响应电流电角度相位滞后与速度跟踪误差累积的问题，提出考虑相位滞后补偿的高频信号注入无传感器控制方法. 通过搭建短行程磁浮电机试验平台，验证所提控制方法的正确性.

    1.   长定子同步直线电机高频模型

    1.1   高频基波模型

    常导高速磁浮列车运行推力和悬浮力都与悬浮磁场相关，该磁场大小由悬浮间隙与励磁电流决定，悬浮电磁铁既是悬浮力输出来源，也是LSM的动子部分. LSM定子部分由长1 032 mm的定子模块与三相电枢波绕组构成；动子模块由10个整磁极和2个半磁极总长3 096 mm电磁铁构成，其中头尾车厢每侧包含7.5个标准悬浮电磁铁模块，中间车厢为8个，如图1所示.

    图  1  常导高速磁浮直线长定子电机结构
    Figure  1.  Structure of EMS high-speed linear LSM
    下载: 全尺寸图片 幻灯片

    列车零低速采用高频信号注入无传感器控制方式，高频电流响应信号中包含有动子位置信息，由于高频段的电流信号幅值较小，频率高，则高频段的阻抗压降与速度反电势项可忽略不计，电压方程中仅考虑电流导数项，此时电机可简化为纯电感，电机高频数学模型可表示为

    [udhuqh]=[Ldh00Lqh]ddt[idhiqh], (1)

    式中：udh和uqh分别为d、q轴的高频电压分量，idh和iqh分别为d、q轴高频电流分量，Ldh和Lqh分别为d、q轴的高频电感分量，t为运行时间.

    高频电压信号注入在观测轴系，即de、qe轴系，d、q为实际轴系，含延时相移. 区别于以往的高频电压注入角度估计方法，增加不含延时相移的实际轴系dr、qr与估计轴系der、qer，用于补偿角度参考计算，如图2所示. 图中：α、β为静止轴系；θe为含延时的实际电角度；θ^e为未补偿的估计电角度；θr为不含延时的实际电角度；θ^er为补偿后的估计电角度；Δθ为补偿前θe与θ^e误差；Δθr为θr与θ^e误差；Δθcmp为补偿后的实际角度（θe + φ^）与估计角度θ^e误差，即Δθ + φ^；φ为实际延时电角度；φ^为估计补偿延时电角度；Δφ为φ与φ^误差，当Δφ= 0时，补偿后的实际电角度等于θr.

    图  2  考虑相移滞后影响的高频响应各坐标系
    Figure  2.  Coordinate system of high-frequency response considering effect of phase shift lag
    下载: 全尺寸图片 幻灯片

    1.2   高频方波注入模型与响应电流模型

    高频方波电压信号注入在deqe轴系，注入信号的表达式为

    udhe={Uh,t∈(T0,T0+Th/2]−Uh,t∈(T0+Th/2,T0+Th] (2)
    uqhe=0 (3)

    式中：udhe、uqhe分别为观测轴系高频电压分量，Uh为注入的电压幅值，T0为周期的初始时刻，Th为高频方波电压周期.

    基于图2所示轴系关系，deqe轴系经Park变换可得到dq轴系电压方程，即式（1）左侧可写为

    [udhuqh]=[cosΔθsinΔθ−sinΔθcosΔθ][udheuqhe]. (4)

    考虑Clarke变换不需反馈电角度，因此，在αβ轴系下对高频电流信号中的位置信息进行解调角度信息，建立起dq轴系与αβ轴系电流方程的关系，具体可表示为

    [idhiqh]=[cosθesinθe−sinθecosθe][iαhiβh], (5)

    式中：idh和iqh分别为d、q轴的高频电流分量，iαh、iβh分别为α、β轴的高频电流分量.

    将式（4）、（5）代入式（1），考虑到电流导数项远大于速度项与反电动势项，因此，仅保留导数项，转换为电流状态方程，得到

    ddt[iαhiβh]=[cosθe−sinθesinθecosθe][Ldh00Lqh]−1[cosΔθsinΔθ−sinΔθcosΔθ][udheuqhe]=udheLavg\_h2−Ldif\_h2[Lavg\_hcosθ^e−Ldif\_hcos⁡(θe+Δθ)Lavg\_hsinθ^e−Ldif\_hsin⁡(θe+Δθ)]=udheLdhLqhΛ (6)

    式中：Λ = [cosθecosΔθ/Ldh+sinθesinΔθ/LqhsinθecosΔθ/Ldh−cosθesinΔθ/Lqh]，Ldh、Lqh分别为d、q轴的电感常数，Lavg\_h与Ldif\_h分别为高频均值电感与高频偏差电感.

    对式（6）左右积分，得到

    [iαhiβh]=Λ∫udhedt. (7)

    根据傅里叶变换分解，注入高频方波信号为

    udhe(t)=4Vinπ∑k=0∞sin⁡[(2k+1)ωint]2k+1， (8)

    式中：ωin为注入频率.

    将（8）代入（7）可得

    [iαhiβh]=Λ−4Vinπωin∑k=0∞cos⁡(2k+1)ωint2k+1， (9)

    式中：Vin为注入高频方波信号幅值.

    从式（9）可以看出，向电流调节器输出的d轴注入高频电压，在α、β轴高频响应电流中含有动子位置信息，通过解调α、β轴响应电流的估计误差，经锁相环可实现角度位置估计. 由于Λ中含延时的电角度θe与Δθ会导致估计角度θ^e相移，因此，需要对估计角度补偿.

    2.   延时对角度估计相移偏差影响分析

    2.1   延时分析与无传感控制结构

    在高速磁浮交通大功率电传动控制系统中，受到开关损耗与散热的限制，高频电压注入信号的频率受到了限制，同时位置控制系统的固有延时，严重影响着位置估计精度与动态性能. 高频注入无传感控制系统中的延时问题分为控制延时与采样电路延时，控制延时会导致PWM输出电压相移与幅值误差；采样电路延时会引起注入电压偏差，导致高频响应电流劣化与相移误差，且电流控制回路动态性能下降，因此，需要对由延时引起的估计角度偏差补偿，保证无位置传感器控制系统的动态性能.

    当采用单载波周期双采样实现PWM输出调制，前半周期和后半周期的脉冲分别由两个采样值计算得出. 首先，控制系统在时刻n采样相电流，通过Clarke变换转至αβ轴；其次，经信号解调与误差锁相得到电角度，结合Park将电流转换至dq轴；最后，经d、q轴电流调节器与Clarke逆变换得到静止坐标系下的α、β轴参考电压，计算出新的PWM调制信号用于时刻n + 1的调制输出，此过程存在一个采样周期Ts/2的控制延时. 考虑PWM调制占空比信号至逆变器开关管输出延时约半个采样周期Ts/4，则从总延时约3Ts/4时长.

    如图3所示，根据时刻tn的高频响应电流估计出电角度θe，由于控制延时，在时刻tn + td将θe反馈闭环计算的PWM调制输出，此时动子已移动至θr，高频响应电流和估计的动子位置都有滞后相移，根据式（8）保留ωin，补偿一般取基波分量，即k=0，考虑延时的高频响应电流为

    图  3  考虑延时的相移滞后示意
    Figure  3.  Phase shift lag considering delay
    下载: 全尺寸图片 幻灯片
    [iαh\_diβh\_d]=[cosθecosΔθωinLdh+sinθesinΔθωinLqhsinθecosΔθωinLdh−cosθesinΔθωinLqh]4Vinπ⋅sin⁡(ωint−φ), (10)

    式中：φ=ωetd，为延时滞后角度.

    考虑相位补偿的高频方波注入无传感控制框图如图4所示. 图中：vref为给定的控制速度，即设置的目标速度；v^e为观测速度，由算法计算出的观测角频率ω^e乘以系统运行时间t得到的；ω^e为观测角频率，由估计电角度θ^e求导得到的；iq∗为经过速度控制器ASR（automatic speed regulator）计算后得到的q轴控制电流；id∗为d轴控制电流，是一个常值0；ud∗、uq∗分别为经过电流控制器ACR （automatic current regulator）计算后，得到的dq轴控制电压；uα∗、uβ∗为ud∗、uq∗经过Clarke反变换计算得到的αβ轴调制控制电压. Clarke反变换需要用到角度θ^er；ia、ib与ic为ABC三相电流；iαβ为αβ轴反馈电流，包含iα与iβ；idq为dq轴反馈电流，包含id与iq；iαβ与idq中都包含基频部分与高频部分；iαβh为αβ轴高频部分，iαβh分为iαh与iβh，用于角度估计计算；idqf表示dq轴基频部分，idqf分为idf、iqf为dq轴基波电流，用于电流闭环控制. 电角度估算过程主要包括高频信号解调、包络处理与锁相、相移计算、相移补偿等4个阶段，其中，相移计算与相移补偿分别实现了相移角的计算与补偿实施.

    图  4  考虑相位补偿的高频方波注入无传感控制框图
    Figure  4.  Sensorless control for HFSI considering phase shift lag compensation
    下载: 全尺寸图片 幻灯片

    由式（10）可以看出，若能确定延时时间td，通过角度计算可消除延时引起的相移滞后. 为消除估计角度变量，保留滞后角度，对式（10）变换处理分析如下：1）式（10）包含θe、φ、t与iαh、iβh等变量；2）ωin与Vin为高频注入信号，Δθ经锁相环输出确定，即θ^e确定；3）若t已知，对φ估计补偿，则应先建立只含φ的成本函数，再最小化误差目标函数，最终得到延时td. 变换处理：itd为电流成本函数，通过左右两侧乘以含观测电角度θ^e的矩阵，实现θe消除，得到itd幅值与2Δθ相关，itd相移与φ相关，即

    itd=[sinθ^e−cosθ^e][iαhiβh]=(−cosΔθsinΔθωinLdh+sinΔθcosΔθωinLqh)4Vinπ⋅sin⁡(ωint−φ). (11)

    itd的估计值

    i^td=(Ldh−Lqh)/2ωinLdhLqh4Vinπsin⁡2(Δθcmp)sin⁡(ωint−φ^). (12)

    根据延时误差机理，不考虑延时，Δθ = θe−θ^e，θe等于θr−φ；考虑延时有

    Δθr = θr−θ^e=θe+φ−θ^e=Δθ+φ. (13)

    为使Δθcmp逼近Δθr，考虑延时，补偿后角度误差表示为Δθcmp=Δθ+φ^. 因此，i^td表达式为

    i^td=(Ldh−Lqh)/2ωinLdhLqh⋅sin⁡[2(Δθ+φ^)]⋅4Vinπ⋅sin⁡(ωint−φ^). (14)

    电流误差定义为

    Δitd=itd−i^td = itd−(Ldh−Lqh)/2ωinLdhLqh×sin⁡[2(Δθ+φ^)]⋅4Vinπ⋅sin⁡(ωint−φ^). (15)

    式（15）对时刻n进行离散化处理得

    Δitd[n] = itd[n]−(Ldh−Lqh)/2ωinLdhLqhsin⁡[2(Δθ+φ^)]4Vinπsin⁡[nωinTs−ωintc(n)]. (16)

    由式（15）误差函数，设计目标函数为

    L(n,tc(n))=12Δitd2. (17)

    则提出的二分法延时计算结构如图5. 图中：tmid为二分法中间值.

    图  5  考虑梯度变化的二分法延时计算结构
    Figure  5.  Bisection delay computational structure considering gradient change
    下载: 全尺寸图片 幻灯片

    2.2   考虑梯度变化的二分法寻优算法

    准确估计td等于找到使L值最小的tc值，二分法被引入解决最小值问题，是一种高效的逐次逼近算法，这里将tc当作索引，将L(n,tc(n))当作评价指标，即索引对应的数值. 以[a，b]=[Ts/2，3Ts/2]为边界，待求参数tc的初始值设置为Ts/2以接近实际值td，减少迭代总次数.

    考虑到L(n,tc(n))非单调变化，采用经典二分法无法实现最优值搜索，因此，在增加二分法梯度判断条件的基础上，对搜索路径优化，计算流程如图6所示. 设置判断误差ε = 10−3，计算最优补偿指标L(tmid)， tmid=(a+b)/2. 当L(tmid)>ε时：

    图  6  基于二分法的延时与角度相移滞后计算流程
    Figure  6.  Flowchart of delay and angular phase shift lag based on bisection method
    下载: 全尺寸图片 幻灯片

    1） 若目标函数在tmid的梯度值pL（tmid）<0，则梯度计算后选定的二分边界tbetter=b，[a, b]=[tmid, tbetter]；

    2） 若pL（tmid）>0，则tbetter=a，[a, b]=[tbetter, tmid]；

    3） 若pL（tmid）=0，pL（a）<0且pL（b）<0，则tbetter=min{a, b}，[a, b]=[tbetter, tmid]（tbetter< tmid）或[a, b]=[tmid, tbetter]（tbetter>tmid）；

    （4） 若pL（tmid）=0，pL（a）>0且pL（b）>0，则完成迭代tc=tmid，即当L(tmid)>ε时，重复上述迭代计算过程.

    当L(tmid)<ε时，完成迭代tc=（a + b）/2，然后再增加一步迭代，确认最优补偿时间.

    3.   试验验证与分析

    3.1   试验验证

    在实验室中搭建了高速磁浮长定子直线同步电机低速试验平台，如图7所示. 实际磁浮列车中，动子布置在长定子下方，动子励磁后与长定子铁芯产生吸引力克服列车重力实现悬浮. 为简化电机设计与安装难度，采用动子在上定子在下的布置方法. 其中：动子由1个整磁极与2个半磁极构成；受限于变流器容量，定子绕组采用集中式绕法；中性点采用星型连接方式；实际测速采用磁栅传感器. 驱动器试验平台，包括上位机、示波器、实时数字控制器、直流电源、三电平电压型逆变器，实时数字控制器采用RTU-Box控制器，试验逆变器开关频率2 k，注入方波频率1 k，注入电压20 V，试验平台关键参数如表1所示.

    图  7  试验平台与驱动控制平台
    Figure  7.  Test platform and drive control platform
    下载: 全尺寸图片 幻灯片
    表  1  磁浮电机试验平台主要参数
    Table  1.  Main parameters of maglev motor test platform
    参数 数值
    直流侧电压/V 220
    定子相电阻/Ω 0.12
    d轴电感/mH 1.8
    q轴电感/mH 1.4
    定子极距/mm 2.58
    动子极距/mm 266.5
    励磁电流/A 20～23
    动子励磁磁链/Wb 0.324 7
    下载: 导出CSV
    | 显示表格

    3.2   电流环试验结果

    补偿前、后，当q轴控制电流设置为20、21、22 A时，实际电角度θe、估计电角度θ^e、角度误差Δθe与q轴电流误差Δiq的变化分别如图8、9所示. 从图8可以看出，角度误差分别在−0.52～0.86 rad、−0.41～0.71 rad、−0.32～0.68 rad；从图9可以看出，对应的估计角度误差分别降至了−0.22～0.23 rad、−0.20～0.21 rad、−0.18～0.19 rad；根据两图电流误差显示，由于长定子定位力，反馈电流有一定的周期波动，补偿前后电流波动强度几乎保持一致.

    图  8  补偿前不同给定电流控制效果
    Figure  8.  Control effect of different set currents before compensation
    下载: 全尺寸图片 幻灯片
    图  9  补偿后不同给定电流控制效果
    Figure  9.  Control effect of different set currents after compensation
    下载: 全尺寸图片 幻灯片

    3.3   速度环试验结果

    该补偿算法在速度闭环中的控制效果图10、11所示. 图10显示了补偿前，当给定速度为0.8、0.9、1.0 m/s时， θe、θ^e、Δθe与跟踪速度误差Δv的变化，可以看出，角度误差分别在−0.23～0.53、−0.18～0.51、−0.17～0.49 rad，稳态速度最大跟踪误差为0.36 m/s左右. 图11显示了补偿后，对应的角度误差分别降至了−0.21～0.17 rad，−0.17～0.15 rad，−0.15～0.12 rad，稳态速度最大跟踪误差降至0.21 m/s左右. 可以发现，补偿后最大角度误差分别减小约67.9%、70.5%和75.5%，平均约70%左右，速度跟踪误差减小50%左右.

    图  10  补偿前不同给定速度控制效果
    Figure  10.  Control effect of different set speeds before compensation
    下载: 全尺寸图片 幻灯片

    综合上述，由于齿槽效应、端部效应以及长定子铁芯间气隙通断影响，当电机达到稳态时，电流环反馈电流与速度环反馈速度，在给定值上下存在一定波动，如表2、3所示. 当考虑延时对控制周期内电角度相移补偿后，电角度估计误差明显减小，且电流与速度跟踪性能也有一定的提升. 针对控制延时与采样延时导致的电角度观测误差问题，一方面可以进一步优化系统控制器性能，缩短采样周期；另一方面可以通过算法对控制系统总延时计算补偿.

    表  2  不同电流下补偿前、后误差最大波动
    Table  2.  Maximum fluctuation of error before and after compensation under different currents
    电流/A 补偿前误差 补偿后误差 波动变化
    电角/
    rad    		 电流/
    A    		 电角/
    rad    		 电流/
    A    		 电角/
    %    		 电流/
    %
    20 0.86 7.5 0.23 7.5 73.3 0
    21 0.71 7.5 0.21 7.5 70.4 0
    22 0.68 7.5 0.19 7.5 72.1 0
    下载: 导出CSV
    | 显示表格
    表  3  不同速度下补偿前、后误差最大波动
    Table  3.  Maximum fluctuation of error before and after compensation under different speeds
    速度/（m·s−1） 补偿前误差 补偿后误差 波动变化
    电角/
    rad    		 速度/
    （m·s−1）    		 电角/
    rad    		 速度/
    （m·s−1）    		 电角/
    %    		 速度/
    %
    0.8 0.53 0.36 0.17 0.21 67.9 50
    0.9 0.51 0.36 0.15 0.21 70.5 50
    1.0 0.49 0.36 0.12 0.21 75.5 50
    下载: 导出CSV
    | 显示表格

    4.   结　论

    针对磁浮列车零低速无传感控制高频响应电流电角度相位滞后与速度跟踪累积误差对列车控制精度的影响，提出一种考虑相移补偿的磁浮列车零低速高频信号注入无传感控制方法，得到以下结论：

    1） 所提出的估计角度偏差最小化寻优方法能够准确计算控制周期内的控制延时，反映相移误差.

    2） 补偿后的估计电角度误差减小，参与电流闭环对电流波动影响不大.

    3） 补偿后的角速度参与速度闭环能够在一定程度上提升速度跟踪控制性能.

    本文提出的考虑相移补偿高频注入无传感方法可以准确地计及延时导致的相移滞后的影响，有利于实现列车零低速速度跟踪误差的补偿，从而提高高速磁浮无传感控制性能.

    图  11  补偿后不同给定速度控制效果
    Figure  11.  Control effect of different set speeds after compensation
    下载: 全尺寸图片 幻灯片

  • 图 1  纵连板式无砟轨道-桥梁-端刺-路基空间耦合模型

    Figure 1.  Spatial coupling model of longitudinally connected ballastless track slab-bridge-end spine-subgrade

    下载: 全尺寸图片 幻灯片

    图 2  双线性内聚力牵引-分离关系

    Figure 2.  Bilinear cohesive force traction-separation relationship

    下载: 全尺寸图片 幻灯片

    图 3  不同温度梯度条件下轨道板纵向应力

    Figure 3.  Longitudinal stress of track slab under different temperature gradient conditions

    下载: 全尺寸图片 幻灯片

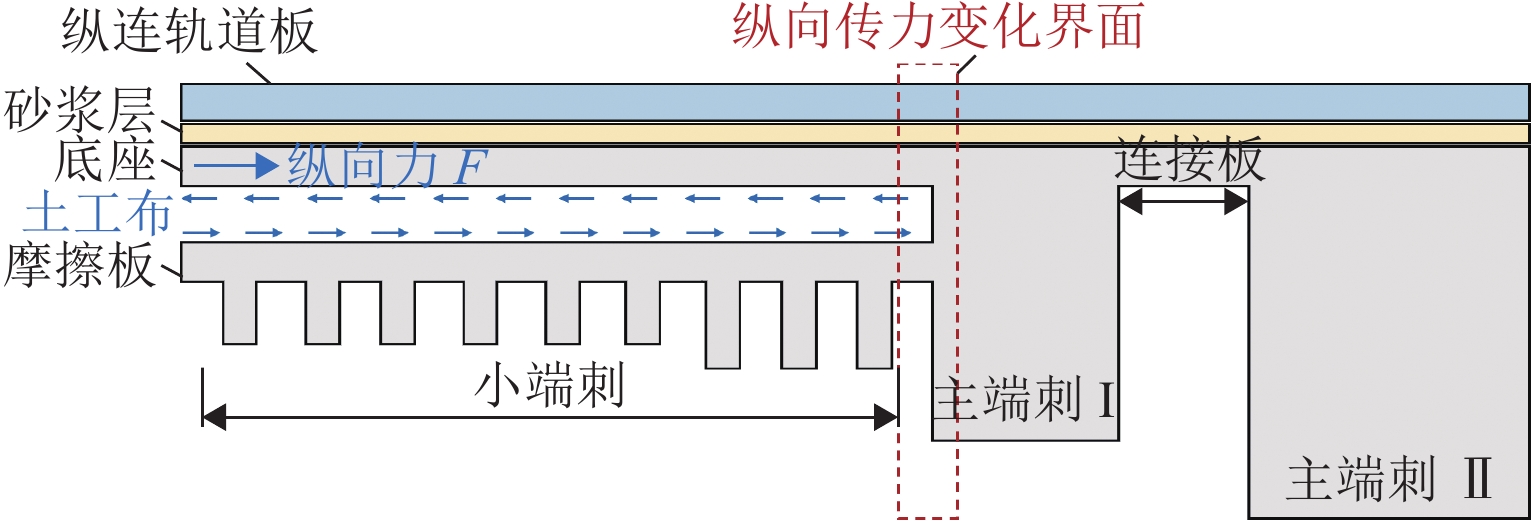

    图 4  端刺与轨道结构受力

    Figure 4.  End spine and track structure force

    下载: 全尺寸图片 幻灯片

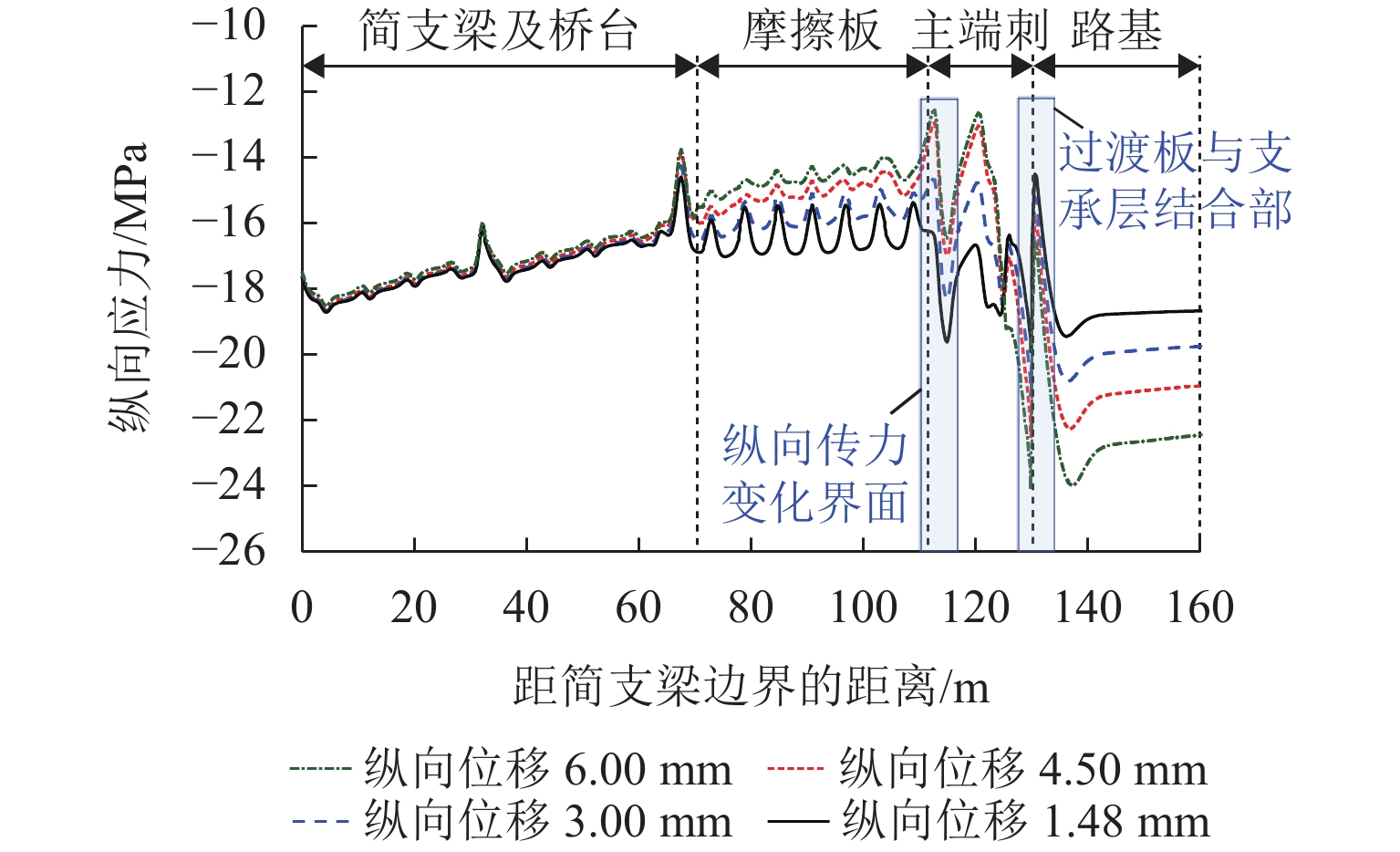

    图 5  端刺超限位移下轨道板纵向应力分布

    Figure 5.  Longitudinal stress distribution of track slab under over-limit displacement of end spine

    下载: 全尺寸图片 幻灯片

    图 6  结合部变形与应力状况

    Figure 6.  Deformation and stress conditions of junction

    下载: 全尺寸图片 幻灯片

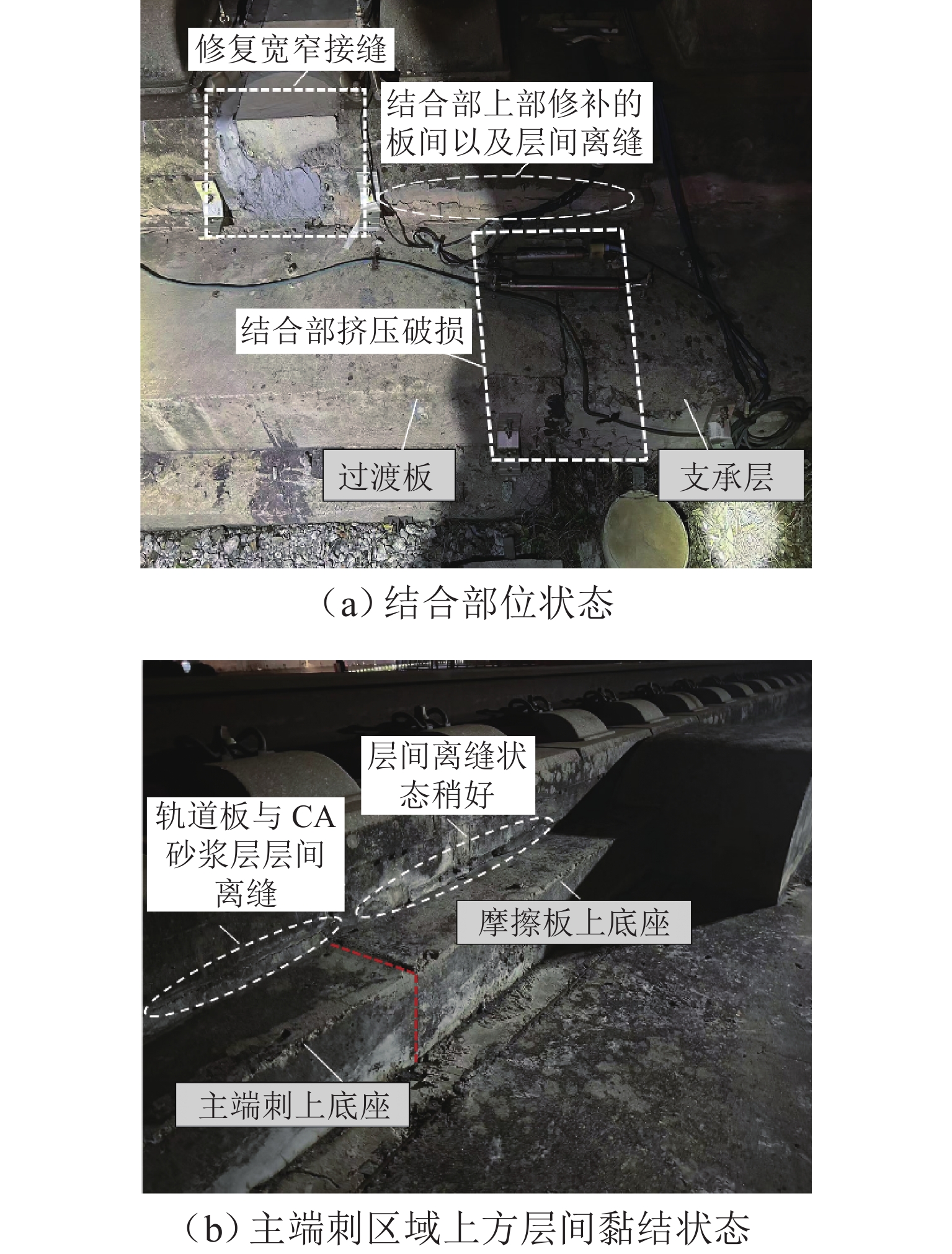

    图 7  路桥过渡段现场工点状况

    Figure 7.  Site condition of subgrade-bridge transition section

    下载: 全尺寸图片 幻灯片

    图 8  不同上拱幅值下宽窄接缝黏结损伤状况

    Figure 8.  Bonding damage status of wide and narrow joints under different arching amplitudes

    下载: 全尺寸图片 幻灯片

    图 9  层间黏结破坏位置示意

    Figure 9.  Location of interlayer bonding damage

    下载: 全尺寸图片 幻灯片

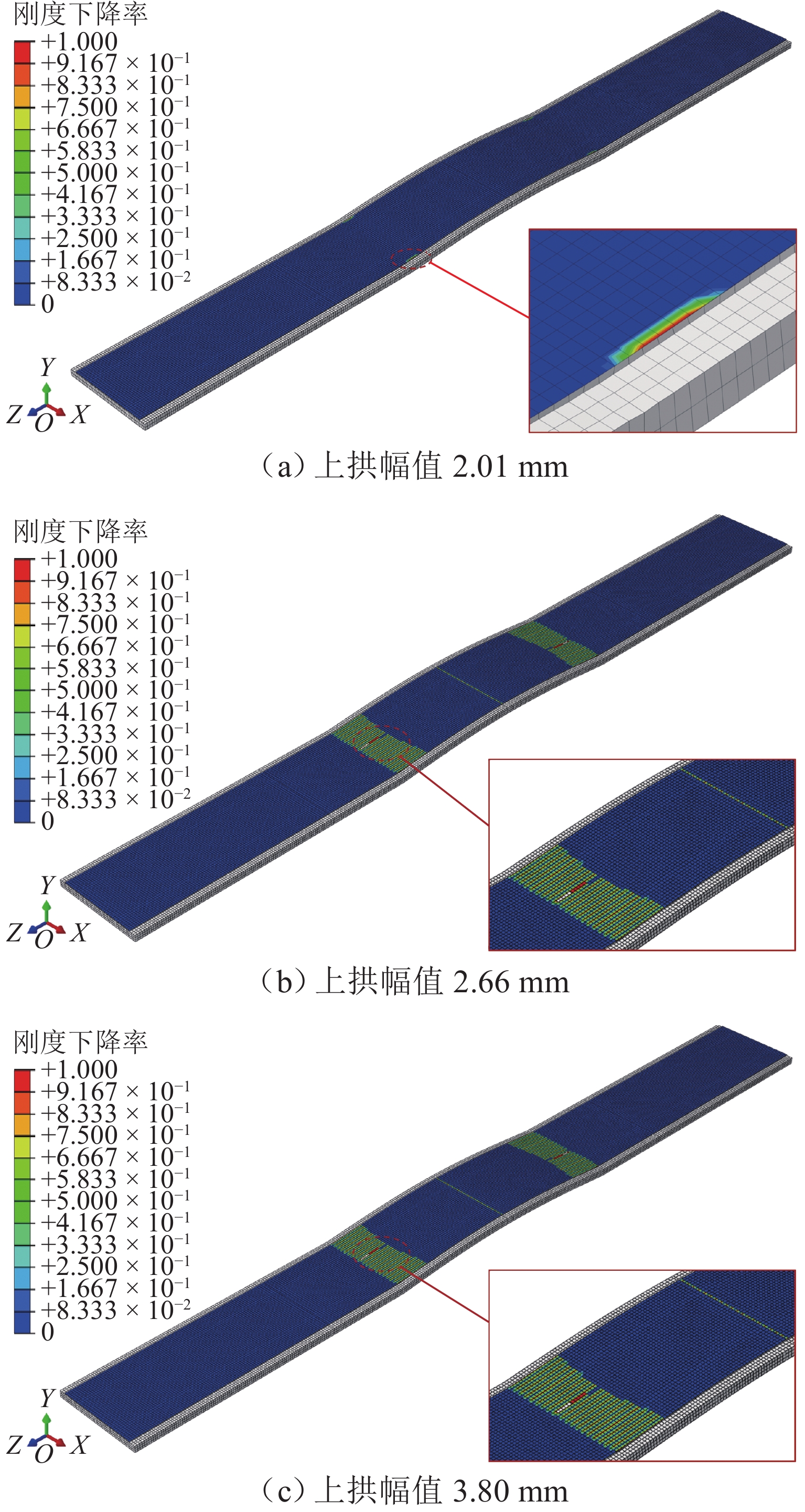

    图 10  不同上拱幅值下层间黏结损伤状况（变形放大100倍）

    Figure 10.  Bonding damage status between layers under different arching amplitudes （deformation magnified 100 times）

    下载: 全尺寸图片 幻灯片

    表  1  路基模型计算参数

    Table  1.   Calculation parameters of subgrade model

    部件 密度/（kg•m−3） 弹性模量/MPa 泊松比 黏聚力/（kN•m−2） 剪切角/（°） 剪切膨胀角/（°）
    级配碎石 2200 200 0.20 35 30 5
    AB 组填料 2100 120 0.25 15 20 8
    下载: 导出CSV

    表  2  内聚力模型参数

    Table  2.   Cohesive force model parameters

    黏结界面 法向抗拉
    强度/MPa    		 剪切强度/MPa 法向刚度/
    （MPa•mm−1）    		 切向刚度/
    （MPa•mm−1）    		 法向断裂
    能/（J•m2）    		 切向断裂
    能/（J•m2）
    轨道板与宽窄接缝 1.700 1.600 500.0 150.0 35.00 15.20
    轨道板与 CA 砂浆层 1.792 0.956 716.8 62.9 25.24 18.70
    下载: 导出CSV

    表  3  模型验证计算结果对比

    Table  3.   Comparison of model verification and calculation results MPa

    来源 轨道板最大纵向应力 底座最大纵向应力
    文献[2] −20.11 −12.04
    文献[20] −19.80 −10.80
    本文计算结果 −19.05 −11.98
    　　注：本文纵向应力负值表示压应力.
    下载: 导出CSV
