大间距下高耸双烟囱风致特性试验研究

雷伟; 王骑; 李明水; 李志国

doi:10.3969/j.issn.0258-2724.20230056

大间距下高耸双烟囱风致特性试验研究

doi: 10.3969/j.issn.0258-2724.20230056

雷伟^1,,
王骑^{1, 2, ,},
李明水^{1, 2},
李志国^{1, 2}

1.
西南交通大学土木工程学院，四川成都 610031
2.
西南交通大学风工程四川省重点实验室，四川成都 610031

基金项目: 国家自然科学基金（51678508）

详细信息

作者简介:
雷伟（1994—），男，博士研究生，研究方向为结构、桥梁风工程，E-mail：lei_@my.swjtu.edu.cn

通讯作者:
王骑（1980—），男，副教授，博士，博士生导师，研究方向为结构、桥梁风工程，E-mail：wangchee_wind@swjtu.edu.cn

中图分类号: TU279.742
计量
- 文章访问数: 277
- HTML全文浏览量: 122
- PDF下载量: 30
- 被引次数: 0
出版历程
- 收稿日期: 2023-02-15
- 修回日期: 2023-09-11
- 网络出版日期: 2023-11-15
- 刊出日期: 2023-09-28

Experimental Study on Wind-Induced Characteristics of Tall Double Chimneys with Large Spacing

LEI Wei^1
,,
WANG Qi^{1, 2
, ,},
LI Mingshui^{1, 2},
LI Zhiguo^{1, 2}

1.
School of Civil Engineering, Southwest Jiaotong University, Chengdu 610031, China
2.
Wind Engineering Key Laboratory of Sichuan Province, Southwest Jiaotong University, Chengdu 610031, China

摘要

摘要:
双烟囱结构在自然风作用下存在气动干扰效应，从而诱发较大风致振动，威胁结构安全. 合理计算和预测风振响应是双烟囱抗风设计的关键. 以某中心距为8倍平均直径的双烟囱结构为研究对象，开展刚性模型测力和气弹模型测振风洞试验，将试验结果与中国规范、欧洲规范和CICIND （International Committee on Industrial Construction）规范计算值进行比较，详细研究双烟囱在不同风向角下的风致响应特性. 研究结果表明：在烟囱串列布置下，迎风侧烟囱具有遮挡和干扰效应，一方面使得背风侧烟囱底部弯矩减小，另一方面使其横风向位移大于在其他风向角下的值；由于厂房的干扰效应，风振系数中国规范计算值与试验值接近；当烟囱高度超过厂房高度后，计算值较试验值偏大；对于横向响应，中国规范计算值较试验值大37.1%，欧洲规范计算值与试验值接近，仅偏小6.9%，CICIND规范计算值比试验值小17.1%.
- 双烟囱 /
- 风洞试验 /
- 设计规范 /
- 风振系数 /
- 横风向位移
Abstract:
Double-chimney structure has aerodynamic interference effects under natural wind, which will induce large wind-induced vibrations, further threatening the safety of the structure. Reasonable calculation and prediction of wind-induced vibration responses are essential for wind resistance design of double-chimney structures. A double-chimney structure with a center distance equal to eight times its average diameter was experimentally tested. The wind tunnel tests of force measurement with a rigid model and vibration measurement with an elastic model were carried out. The test results were compared with the calculated values of the Chinese code, European code, and International Committee on Industrial Construction (CICIND) code to explore the wind-induced response characteristics of the double chimneys under different wind angles. The results demonstrate that in tandem arrangement, the chimney on the windward side shows the shielding and interference effects. Therefore, the bending moment at the bottom of the chimney on the leeward side is reduced, and the across-wind displacement is greater than that at other wind angles. The calculated values of wind-induced vibration coefficients are close to the test values due to the interference effects of the power station. When the height of the chimney exceeds the station, the calculated values are greater than the test values. In terms of the across-wind responses, the values calculated by the Chinese code are 37.1% larger than the test values. The values calculated by the European code are close to and only 6.9% smaller than the test values, but the values calculated by the CICIND code are 17.1% smaller than the test values.
- double chimneys /
- wind tunnel tests /
- codes /
- wind-induced vibration coefficients /
- across-wind displacement

HTML全文

高速磁悬浮列车因具有速度快、爬坡强、噪声小、平稳性好等优点，成为一种新型轨道交通工具. 在磁浮列车高速运行时，由于车体与轨道不接触，所以列车的受流需采用无接触受流方式. 因此，高速磁悬浮列车的辅助供电是关键技术之一，无接触式直线谐波发电机成为重要研究方向^[1-3].

高速磁悬浮列车用直线谐波发电机主要应用于常导电磁悬浮系统（electromagnetic suspension, EMS）和超导电动悬浮系统（electrodynamic suspension, EDS）^[4-7]. 电磁悬浮系统直线发电机的研究主要包括：磁悬浮列车低速运行时，向长定子中注入高频电流和在列车的磁极上加绕一组直线发电机线圈，实现磁悬浮列车在低速运行时车载蓄电池的充足供电^[8]. 文献[9]利用有限元法构建发电机数学模型，在发电机输出特性基础上，定义了目标函数，并针对目标函数优化发电机的配置，得到输出特性的最优解. 文献[10]利用有限元仿真求解出直线发电机感应电动势. 文献[11]通过解析计算求得发电机的磁通密度以及感应电动势. 文献[12]通过解析计算，推导出直线发电机电阻、电感等主要参数.

在超导电动悬浮系统领域，文献[13]针对超导电动悬浮系统直线发电机，利用ANSYS有限元软件建立其三维模型，分析其在多运行工况下感应电动势、输出功率等特性. 文献[14]在前者基础之上，补充了超导线圈杜瓦外壳的涡流对直线发电机输出特性的影响，并对杜瓦外壳结构进行优化，优化后的杜瓦外壳能增大集电功率. 文献[15-16]提出直线发电机的电流控制方法，利用瞬时电流补偿无功功率，实现直线发电机等效电路功率因数为1. 文献[17-18]提出用于EDS系统的直线发电机，不但具备发电功能，而且具备调节电动悬浮列车转向架阻尼的特性，磁悬浮列车的悬浮力随集电线圈感应电流的相位变化而变化，通过改变相位获得电磁力，从而提高磁浮列车转向架阻尼. 文献[19]针对改进的集电线圈的尺寸和布置，提出一种采用零序电流控制的直线发电机系统，向集电线圈注入零序电流，在垂直方向产生电磁力，通过试验验证，发现该系统能有效抑制转向架振动. 文献[20]提出一种无传感器的垂向阻尼器，通过向直线发电机集电线圈中注入零序电流以产生垂直方向电磁力，提升转向架阻尼. 目前，对电动悬浮系统直线发电机的研究局限于有限元仿真以及直线发电机的阻尼特性分析，对超导电动悬浮系统直线谐波发电机发电特性的研究不足.

综上，本文针对超导电动悬浮系统用直线谐波发电机的发电特性（超导线圈磁感应强度、悬浮线圈电流以及谐波磁场、集电线圈感应电动势）展开研究. 以日本山梨线MLX01型磁浮列车作为工程研究对象，提出超导线圈的磁动势分布模型，利用解析计算的方法推导出集电线圈感应电动势，通过与有限元、实测数据的比较，验证解析模型的有效性，该解析模型求解速度快，在电动悬浮系统直线谐波发电机的发电特性分析上具备较大优势，为电动悬浮系统直线发电机的设计和控制提供理论基础.

1. 直线发电机结构和工作原理

超导电动悬浮系统直线发电机的拓扑结构如图1所示. 直线发电机主要由超导线圈、悬浮线圈、集电线圈组成，v为磁浮列车运行速度. 超导线圈安装在磁悬浮列车转向架两侧，集电线圈固定于超导线圈外侧，悬浮线圈位于轨道侧壁，沿线路铺设，用于悬浮和导向功能. 转向架单侧有4个超导线圈，相邻超导线圈的极性相反，一个超导线圈极距下对应一组悬浮线圈和一组集电线圈. 其中，悬浮线圈3个为一组，集电线圈4个为一组.

图 1 直线谐波发电机结构与安装位置

Figure 1. Linear harmonic generator structure and installation location

下载: 全尺寸图片幻灯片

电动悬浮系统直线谐波发电机的线圈排布如图2所示. 超导线圈在x轴方向极距为τ，悬浮线圈极距为τ₁. 超导线圈长度为a₀，悬浮线圈长度为a₁. 一组集电线圈由2个R相、1个S相和1个T相组成. R相、S相和T相集电线圈长度分别为a_2R、a_2S和a_2T. S、T两相极距为4τ/15，R相之间极距为x_2R.

图 2 直线谐波发电机的线圈排布

Figure 2. Coil arrangement of linear harmonic generator

下载: 全尺寸图片幻灯片

直线谐波发电机的运行原理为：高速磁浮列车运行时，通电的超导线圈掠过悬浮线圈，在悬浮线圈内产生感应电动势，从而产生感应电流和磁场^[6]. 同时，集电线圈与悬浮线圈存在相对位移，集电线圈切割悬浮线圈感应磁场，产生感应电动势.

2. 解析方法

2.1 超导线圈磁感应强度

利用空间谐波法，在x、z方向分别构建超导线圈磁动势周期性模型. 其中：x方向为实际存在的超导线圈，z方向为假设存在无限多的超导线圈，如图3所示. 图中：F_x(x)、F_z(z)分别为超导线圈在x、z轴方向的磁动势；F_z0(x) 为超导线圈在中心z = z₀的磁动势；b₀为超导线圈高度；τ_z为z方向极距；N_s为超导线圈匝数；I_s为单匝线圈电流.

图 3 超导线圈磁动势分布模型

Figure 3. Magnetomotive force distribution model of superconducting coil

下载: 全尺寸图片幻灯片

由于相邻超导线圈极性相反，其磁动势沿x方向分布如图3（a）所示. 超导线圈中心z = z₀，将超导线圈磁动势展开为傅里叶级数，如式（1）所示.

${F_{{{\textit{z}}_0}}}(x) = \sum\limits_{m = 1}^\infty {{a_{xm}}\cos \left(\frac{{m{\text{π }}}}{\tau}x\right)},$

(1)

${a_{xm}} = \frac{1}{\tau}\int_{ - \tau}^\tau {{F_x}(x)\cos \left(\frac{{m{\text{π }}}}{\tau}x\right)} {\text{d}}x,$

(2)

式中：a_xm 为x轴方向傅里叶级数系数.

超导线圈磁动势沿z方向分布如图3（b）所示，其傅里叶级数系数a_zn （n = 1，2，3，…）为

${a_{{\textit{z}}n}} = \frac{1}{{{\tau_{\textit{z}}}}}\int_{ - {\tau_{\textit{z}}}}^{{\tau_{\textit{z}}}} {{F_{\textit{z}}}({\textit{z}})\cos \left(\frac{{n{\text{π }}}}{{{\tau_{\textit{z}}}}}{\textit{z}}\right){\text{d}}{\textit{z}}}.$

(3)

由此，可推出超导线圈磁动势在xOz平面的分布为

$\begin{split} & F(x,{\textit{z}}) = \sum\limits_{n = 1}^\infty {{a_{{\textit{z}}n}}\cos \left[\frac{{n{\text{π}}}}{{{\tau_{\textit{z}}}}}({\textit{z}} - {{\textit{z}}_0})\right]} {\text{ = }}\frac{{16{{{N}}_s}{{{I}}_s}}}{{{{\text{π}}^{\mathbf{2}}}}}\times\\ &\quad \sum\limits_{m = 1}^\infty {\sum\limits_{n = 1}^\infty {mn{c_{xm}}{c_{{\textit{z}}n}}\cos ({{{k}}_{{{xm}}}}{{x}})\cos } } \left[ {{{{k}}_{{{{\textit{z}}n}}}}({{{\textit{z}} - }}{{{{\textit{z}}}}_{{0}}})} \right] , \end{split}$

(4)

式中： ${k_{xm}} = {{m{\text{π }}}}/\tau；{k_{{\textit{z}}n}} = {{n{\text{π }}}}/{{{\tau_{\textit{z}}}}}；{\text{ }}{c_{xm}} = \sin ({{{k_{xm}}{a_0}}}/{2})； {c_{{\textit{z}}n}} = \sin ({{{k_{{\textit{z}}n}}{b_0}}}/{{\text{2}}})$ .

由边界条件和拉普拉斯方程求出超导线圈的标量磁位ψ（x,y,z），如式（5）所示.

$\left\{ \begin{gathered} \psi (x,0,{\textit{z}}) = F(x,{\textit{z}})/2, \\ \psi (x,\infty ,{\textit{z}}) = 0 , \\ {\nabla ^2}\psi (x,y,{\textit{z}}) = 0. \\ \end{gathered} \right.$

(5)

利用磁位与磁感应强度的关系式，得到超导线圈在y方向的磁感应强度为

${B_y} = - {\mu _0}\frac{{\partial \psi (x,y,{\textit{z}})}}{{\partial y}},$

(6)

式中：μ₀为真空磁导率.

求解式（6）得

$\begin{split} &{B_y} = \frac{{8{\mu _0}{{{N}}_s}{{{I}}_s}}}{{{{\text{π}}^2}}}\sum\limits_{m = 1}^\infty \sum\limits_{n = 1}^\infty mn{\lambda _{mn}}{c_{xm}}{c_{{\textit{z}}n}}{{\rm{e}}^{ - {\lambda _{mn}}(y - {y_0})}}\times \\ &\quad \cos ({k_{xm}}x)\cos \left[ {{k_{{\textit{z}}n}}({\textit{z}} - {{\textit{z}}_0})} \right], \end{split}$

(7)

式中： ${\lambda _{mn}} = \sqrt {k_{xm}^2 + k_{{\textit{z}}n}^2}$ ； y₀为超导线圈中心纵坐标.

2.2 悬浮线圈电流及其磁感应强度

超导线圈、集电线圈和悬浮线圈在yOz平面的位置关系如图4所示. 原点为列车转向架中心. 超导线圈中心位置为（x₀，y₀，z₀），集电线圈中心坐标为（x₂，y₂，0），悬浮线圈中心坐标为（x₁，y₁，0）. z_1U、z_1B分别为悬浮线圈上线圈中心、下线圈中心的z轴坐标；z_2U、z_2B分别为集电线圈上线圈中心、下线圈中心的z轴坐标.

图 4 yOz平面内线圈间位置关系

Figure 4. Positional relationship between coils in the yOz plane

下载: 全尺寸图片幻灯片

悬浮线圈固定于轨道侧壁，与地面保持静止，而超导线圈固定于车体，并随列车一同移动. 设时间t = 0时超导线圈中心正对的悬浮线圈编号为0号，沿x正方向依次为0，1，2，…，第V个悬浮线圈中心的x轴坐标为

${x_V} = V{\tau_1} - vt，$

(8)

式中：τ₁为磁浮线圈的极距.

根据超导线圈的磁场与悬浮线圈存在交链关系，对超导线圈磁场与集电线圈所在区域进行积分，求解得到超导线圈磁感应强度与悬浮线圈上线圈的交链磁通ϕ_1U以及超导线圈磁感应强度与悬浮线圈下线圈的交链磁通ϕ_1B，分别如式（9）、（10）所示.

${\phi _{{\text{1U}}}}{\text{ = }}\int_{{x_1} - {a_1}/2}^{{x_1} + {a_1}/2} {\int_{{{\textit{z}}_{{\text{1U}}}} - {b_1}/2}^{{{\textit{z}}_{{\text{1U}}}} + {b_1}/2} {{B_y}{\text{d}}x{\text{d}}{\textit{z}}} },$

(9)

${\phi _{{\text{1B}}}}{\text{ = }}\int_{{x_1} - {a_1}/2}^{{x_1} + {a_1}/2} {\int_{{{\textit{z}}_{{\text{1B}}}} - {b_1}/2}^{{{\textit{z}}_{{\text{1B}}}} + {b_1}/2} {{B_y}{\text{d}}x{\text{d}}{\textit{z}}} },$

(10)

式中：b₁为悬浮线圈上线圈与下线圈的高度.

超导线圈磁感应强度与悬浮线圈交链的总磁通量为

${\phi _1} = {\phi _{1{\text{B}}}} - {\phi _{{\text{1U}}}}.$

(11)

悬浮线圈电流的回路方程为

${R_1}{i_V} + {L_1}\frac{{{\text{d}}{i_1}}}{{{\text{d}}t}} = - {{{N}}_{\text{1}}}\frac{{{\text{d}}{\phi _1}}}{{{\text{d}}t}}，$

(12)

式中：R₁为悬浮线圈电阻； L₁为悬浮线圈电感； N₁为悬浮线圈的匝数；i_V为第V个悬浮线圈感应电流，如式（13）所示.

${i_V} = {{{N}}_1}{g_1}(\omega )\sum\limits_{m = 1}^\infty {m({P_{\text{B}}} - {P_{\text{U}}})\cos (m\omega t - m{\text{π}}V/3)} \text{，}$

(13)

$\omega = \frac{{\text{π }}}{\tau}v,$

(14)

${g_1}(\omega ) = - \frac{{{\text{j}}\omega }}{{{R_1} + {\text{j}}\omega {L_1}}},$

(15)

式中：ω为悬浮线圈电流的基波频率；g₁(ω)为能够反映悬浮线圈的导纳.

P_i为悬浮线圈与超导线圈间的位置函数，反映了超导和悬浮线圈间的电磁耦合紧密程度，i∈{B,U}，U代表上线圈，B代表下线圈.

$\begin{split} &{P_i} = \dfrac{{32{\mu _0}{{{N}}_{\text{s}}}{{{I}}_s}}}{{\tau{\tau_{\textit{z}}}}}\times\\ &\quad \sum\limits_{n = 1}^\infty {{\lambda _{mn}}{{{S}} _{{\text{sc}}}}{{{S}} _{{\text{lev}}}}{{\rm{e}}^{ - {\lambda _{mn}}({y_1} - {y_2})}}} \cos \left[ {{k_{{\textit{z}}n}}({{\textit{z}}_{1i}} - {{\textit{z}}_0})} \right] , \end{split}$

(16)

式中：S_sc、S_lev为系数，见式（17）.

$\left\{ \begin{gathered} {{{S}} _{{\text{sc}}}} = \frac{{\sin ({k_{xm}}{a_0}/2)\sin ({k_{{\textit{z}}n}}{b_0}/2)}}{{{k_{xm}}{k_{{\textit{z}}n}}}}, \\ {{{S}} _{{\text{lev}}}} = \frac{{\sin ({k_{xm}}{a_1}/2)\sin ({k_{{\textit{z}}n}}{b_1}/2)}}{{{k_{xm}}{k_{{\textit{z}}n}}}}. \\ \end{gathered} \right.$

(17)

悬浮线圈电流的谐波分量随时间的变化曲线如图5所示. 由图可知：悬浮线圈电流主要由基波分量和三次谐波分量构成. 本文只考虑悬浮线圈电流的基波分量以及三次谐波分量产生的磁感应强度. 悬浮线圈电流的基波分量幅值I_V1、三次谐波分量幅值I_V3分别如式（18）、（19）所示.

图 5 悬浮线圈电流谐波分析

Figure 5. Current harmonic analysis of suspension coil

下载: 全尺寸图片幻灯片

${I_{V{\text{1}}}} = {{{N}}_{\text{1}}}{g_1}(\omega )({P_{\text{B}}} - {P_{\text{U}}}),$

(18)

${I_{V3}} = 3{{{N}}_{\text{1}}}{g_1}(3\omega )({P_{\text{B}}} - {P_{\text{U}}}).$

(19)

悬浮线圈电流的磁感应强度求解步骤和推导超导线圈磁感应强度的方法类似，此处不再赘述. 求解得到基波电流的磁感应强度B_11i和三次谐波电流的磁感应强度B_13i分别如式（20）、（21）所示.

${B_{11{{i}}}} = \left\{ \begin{gathered} \frac{{ - 12{{{N}}_{\text{1}}}{\mu _0}}}{{\tau {\tau _{\textit{z}}}}}\sum\limits_{m = 1}^\infty {\sum\limits_{n = 1}^\infty \begin{gathered} {I_{V{\text{1}}}}{\lambda _{mn}}{{{S}} _{{\text{lev}}}}\cos [{k_{{\textit{z}}n}}({\textit{z}} - {{\textit{z}}_{{{1i}}}})] {{\rm{e}}^{ - {\lambda _{mn}}|y - {y_1}|}}\cos \left[ {{k_{xm}}x - (m - 1)\omega t} \right],\quad m{\text{ = 1，7，13}}，\cdots, \end{gathered} } \\ \frac{{ - 12{{{N}}_{\text{1}}}{\mu _0}}}{{\tau {\tau _{\textit{z}}}}}\sum\limits_{m = 1}^\infty {\sum\limits_{n = 1}^\infty \begin{gathered} {I_{V{\text{1}}}}{\lambda _{mn}}{{{S}} _{{\text{lev}}}}\cos [{k_{{\textit{z}}n}}({\textit{z}} - {{\textit{z}}_{{{1i}}}})] {{\rm{e}}^{ - {\lambda _{mn}}|y - {y_1}|}}\cos \left[ {{k_{xm}}x{\text{ + }}(m{\text{ + }}1)\omega t} \right] ,\quad m{\text{ = 5，11，17}}，\cdots, \end{gathered} } \end{gathered} \right.$

(20)

$\begin{gathered} {B_{{{13i}}}} = \frac{{24{{{N}}_{\text{1}}}{\mu _0}}}{{\tau {\tau _{\textit{z}}}}}\sum\limits_{m = 1}^\infty {\sum\limits_{n = 1}^\infty \begin{gathered} {I_{V{\text{3}}}}{\lambda _{3m,n}}{{{S}} _{{\text{lev}}}}\cos (3m\omega t + 3{k_{xm}}x) \cos \left( {3\omega t} \right)\cos [{k_{{\textit{z}}n}}({\textit{z}} - {{\textit{z}}_{{{1i}}}})]{{\rm{e}}^{ - {\lambda _{mn}}|y - {y_1}|}}, \quad m = 3，9，15，\cdots. \end{gathered} } \end{gathered}$

(21)

悬浮线圈电流产生的谐波磁场如图6所示，分析得知：悬浮线圈电流的感应磁场主要由基波磁场、五次谐波磁场构成. 由于基波磁场与随列车一同运动的集电线圈间不存在相对位移，无法在集电线圈中产生感应电动势. 而五次谐波磁场与集电线圈存在相对位移，五次谐波磁场切割集电线圈，继而产生感应电动势. 由于五次以上的高次谐波磁场含量很小，为简化计算，可忽略五次以上谐波磁场，故本文将五次谐波磁场作为发电磁场.

图 6 悬浮线圈电流产生的谐波磁场

Figure 6. Harmonic magnetic field generated by suspension coil current

下载: 全尺寸图片幻灯片

令式（20）中m = 5，则五次谐波磁场的磁感应强度如式（22）所示.

$\begin{split} &{B_{15i}} = \frac{{ - 12{{{N}}_{\text{1}}}{\mu _0}}}{{\tau{\tau_{\textit{z}}}}} \sum\limits_{m = 1}^\infty {\sum\limits_{n = 1}^\infty {{I_{V{\text{1}}}}{\lambda _{mn}}{{{S}} _{{\text{lev}}}}} {{\rm{e}}^{ - {\lambda _{mn}}|y - {y_1}|}}} \times \\ &\quad \cos [{k_{{\textit{z}}n}}({\textit{z}} - {{\textit{z}}_{{{1i}}}})]\cos \left[ {{k_{xm}}x{\text{ + }}(m{\text{ + }}1)\omega t} \right] . \end{split}$

(22)

2.3 集电线圈感应电动势

悬浮线圈电流产生的五次谐波磁场在集电线圈所在区域进行积分，求解得到悬浮线圈上、下线圈与集电线圈上、下线圈的交链磁通，如式（23）、（24）所示.

${\phi _{i{\text{U}}}} = \int_{{x_2} - \tfrac{{{x_{2{\text{R}}}}}}{2} - \tfrac{{{a_{2{\text{R}}}}}}{2}}^{{x_2} - \tfrac{{{x_{2{\text{R}}}}}}{2} + \tfrac{{{a_{2{\text{R}}}}}}{2}} {\int_{{{\textit{z}}_{{\text{2U}}}} - \tfrac{{{b_{{\text{2U}}}}}}{2}}^{{{\textit{z}}_{{\text{2U}}}} + \tfrac{{{b_{{\text{2U}}}}}}{2}} {{B_{{{15i}}}}{\text{d}}x{\text{d}}{\textit{z}}} },$

(23)

${\phi _{i{\text{B}}}} = \int_{{x_2}-\tfrac{{{x_{2{\text{R}}}}}}{2} - \tfrac{{{a_{2{\text{R}}}}}}{2}}^{{x_2}-\tfrac{{{x_{2{\text{R}}}}}}{2} + \tfrac{{{a_{2{\text{R}}}}}}{2}} {\int_{{{\textit{z}}_{{\text{2B}}}} - \tfrac{{{b_{{\text{2B}}}}}}{2}}^{{{\textit{z}}_{{\text{2B}}}} + \tfrac{{{b_{{\text{2B}}}}}}{2}} {{B_{{{15i}}}}{\text{d}}x{\text{d}}{\textit{z}}} },$

(24)

式中：ϕ_UU为集电线圈上线圈与悬浮线圈上线圈磁感应强度的交链磁通；ϕ_BU为集电线圈上线圈与悬浮线圈下线圈磁感应强度的交链磁通；ϕ_UB为集电线圈下线圈与悬浮线圈上线圈磁感应强度的交链磁通；ϕ_BB为集电线圈下线圈与悬浮线圈下线圈磁感应强度的交链磁通；b_2B为集电线圈下线圈的高度；b_2U为集电线圈上线圈的高度.

R相集电线圈与悬浮线圈五次谐波磁场交链磁通ϕ₂如式（25）所示.

$\qquad\begin{gathered} {\phi _2} = {\phi _{{\text{UU}}}} - {\phi _{{\text{UB}}}} + {\phi _{{\text{BB}}}} - {\phi _{{\text{BU}}}} = - \frac{{48{{{N}}_{\text{1}}}{\mu _0}}}{{\tau {\tau _{\textit{z}}}}}\sum\limits_{m = 1}^\infty {\sum\limits_{n = 1}^\infty \begin{gathered} {I_{V1}}{\lambda _{mn}}{{{S}} _{{\text{lev}}}}{{K}}{{\rm{e}}^{ - {\lambda _{mn}}|{y_2} - {y_1}|}} \cos \left[ {{k_{xm}}({x_2} - {x_{2{\text{R}}}}/2) + 6\omega t} \right] , \end{gathered} } \end{gathered}$

(25)

$\qquad\begin{gathered} {{K}} = {{{S}} _{\text{U}}}\cos \left[ {{k_{{\textit{z}}n}}({{\textit{z}}_{{\text{1U}}}} - {{\textit{z}}_{{\text{2U}}}})} \right] - {{{S}} _{\text{U}}}\cos \left[ {{k_{{\textit{z}}n}}({{\textit{z}}_{{\text{1B}}}} - {{\textit{z}}_{{\text{2U}}}})} \right] {\text{ }} + {{{S}} _{\text{B}}}\cos \left[ {{k_{{\textit{z}}n}}({{\textit{z}}_{{\text{1B}}}} - {{\textit{z}}_{{\text{2B}}}})} \right] - {{{S}} _{\text{B}}}\cos \left[ {{k_{{\textit{z}}n}}({{\textit{z}}_{{\text{1U}}}} - {{\textit{z}}_{{\text{2B}}}})} \right] , \end{gathered}$

(26)

式中：S_B、S_U为系数，见式（27）.

$\left\{ \begin{gathered} {{{S}} _{\text{B}}} = \frac{{\sin ({k_{xm}}{a_{{\text{2R}}}}/2)\sin ({k_{{\textit{z}}n}}{b_{2{\text{B}}}}/2)}}{{{k_{xm}}{k_{{\textit{z}}n}}}} , \\ {{{S}} _{\text{U}}} = \frac{{\sin ({k_{xm}}{a_{2{\text{R}}}}/2)\sin ({k_{{\textit{z}}n}}{b_{2{\text{U}}}}/2)}}{{{k_{xm}}{k_{{\textit{z}}n}}}}. \\ \end{gathered} \right.$

(27)

R相集电线圈感应电动势e_R与交链磁通ϕ₂的关系如式（28）所示.

${e_{\text{R}}} = - \frac{{{\text{d}}{\phi _2}}}{{{\text{d}}t}}.$

(28)

推导得出

$\begin{split} & {e_{\text{R}}} = \frac{{288\omega {{{N}}_{\text{1}}}{\mu _0}}}{{\tau{\tau_{\textit{z}}}}}\sum\limits_{m = 1}^\infty \sum\limits_{n = 1}^\infty {I_{V1}}{\lambda _{mn}}{{{S}} _{{\text{lev}}}}{{K}}{{\rm{e}}^{ - {\lambda _{mn}}|{y_2} - {y_1}|}} \times\\ &\quad \sin \left[ {6\omega t + {k_{xm}}({x_2} - {x_{2u}}/2)} \right] . \end{split}$

(29)

由感应电动势表达式可知：感应电动势幅值与列车运行速度相关，其频率是悬浮线圈电流基波频率的6倍. 其余相集电线圈感应电动势求解与上述求解过程类似，此处不再赘述.

3. 结果分析

根据日本山梨线电动悬浮系统直线谐波发电机的基本参数^[18,21]（如表1所示），通过ANSYS有限元软件建立直线谐波发电机的三维有限元仿真模型（如图7所示），且利用日本山梨线实测数据^[19,22]进行对比，进一步验证磁动势分布模型、解析公式的正确性. 图8为试验装置图^[23].

表 1 直线谐波发电机基本参数

Table 1. Parameters of linear harmonic generator

线圈	参数	数值
集电线圈	a_2R/mm	200
	a_2S/mm	245
	a_2T/mm	245
	b_2U/mm	435
	b_2B/mm	245
	与超导线圈间距/mm	75
悬浮线圈	a₁/mm	350
	b₁/mm	340
	N₁/匝	24
	τ₁/mm	450
	与超导线圈间距/mm	185
超导线圈	a₀/mm	1070
	b₀/mm	500
	N_s/匝	1400
	τ/mm	1350
	I_s/A	500

下载: 导出CSV

| 显示表格

图 7 利用ANSYS 2019 R2建立的三维模型

Figure 7. 3D model created with ANSYS 2019 R2

下载: 全尺寸图片幻灯片

图 8 试验装置

Figure 8. Test device

下载: 全尺寸图片幻灯片

超导线圈磁感应强度B_y沿着x轴方向分布如图9所示. 可知：两条曲线均呈马鞍形，解析计算峰值为885.7 mT，峰值的有限元结果为875.8 mT，相对误差为1.1%，验证了磁动势分布模型的有效性.

图 9 超导线圈磁感应强度

Figure 9. Magnetic induction intensity of superconducting coil

下载: 全尺寸图片幻灯片

列车速度500 km/h，悬浮线圈电流的解析值与有限元仿真的对比如图10所示. 解析计算的峰值为918 A，有限元结果为888 A，相对误差为3.2%，验证了解析模型的正确性.

图 10 悬浮线圈电流

Figure 10. Suspension coil current

下载: 全尺寸图片幻灯片

列车速度400 km/h，集电线圈感应电动势的解析值与有限元仿真的对比如图11所示. 感应电动势的解析值为133.0 V，而感应电动势的有限元仿真值为129.5 V，误差为2.6%，且两者相位几乎相等.

图 11 感应电动势解析计算与有限元仿真对比

Figure 11. Comparison between analytical calculation and finite element simulation of induced electromotive force

下载: 全尺寸图片幻灯片

集电线圈感应电动势随速度的变化曲线如图12所示. 可知：感应电动势与列车速度呈线性关系，是由于速度大于100 km/h，悬浮线圈谐波磁场趋于饱和，此时感应电动势几乎只与速度相关. 感应电动势的解析值与测试数据相对误差约为10%，验证了本文推导的集电线圈感应电动势公式的有效性.

图 12 感应电动势解析计算与试验数据对比

Figure 12. Comparison between analytical calculation and experimental data of induced electromotive force

下载: 全尺寸图片幻灯片

集电功率的解析值、有限元仿真和测试数据的对比如图13所示. 列车速度500 km/h，解析计算得到输出功率为43.3 kW，有限元结果为41.8 kW，试验数据为39.5 kW. 解析结果与试验数据之间平均误差为8.0%，有限元与试验数据平均误差为5.5%. 列车速度380 km/h，直线谐波发电机达到25.0 kW的目标集电功率，此时能够满足车载供电需求，证明了直线谐波发电机作为高速磁悬浮系统辅助供电的可靠性.

图 13 集电功率解析计算与有限元、试验对比

Figure 13. Comparison of collector powers between analytical calculation, finite element simulation and experimental data

下载: 全尺寸图片幻灯片

图14（a）描述了列车速度500 km/h，悬浮线圈电流及其磁感应强度随速度的变化曲线. 由图可知：悬浮线圈电流先随速度增加，在速度约大于100 km/h后进入饱和区段，其数值基本保持恒定的910 A. 而悬浮线圈电流产生的磁感应强度类似，磁感应强度先随速度增大，在速度大于100 km/h后趋于饱和，其数值基本恒定在52.7 mT.

图 14 悬浮线圈电流及其磁感应强度

Figure 14. Suspension coil current and its magnetic induction

下载: 全尺寸图片幻灯片

图14（b）描述了列车速度500 km/h，悬浮线圈电流谐波磁场的磁感应强度随速度的变化曲线. 基波、五次、七次谐波磁场的磁感应强度变化趋势类似，均在速度大于100 km/h后进入饱和区段.

这是由于随着列车速度提升，悬浮线圈中的磁通变化率增大，使得悬浮线圈电流以及磁感应强度随之增大. 然而，列车速度不断提升，悬浮线圈的趋肤效应的影响随之变大，增加了悬浮线圈的有效电阻，使悬浮线圈电流的缓慢变化，同时也使其磁感应强度在高速区段近乎饱和^[7].

图15（a）描述了不同运行速度下，集电线圈感应电动势随时间的变化曲线. 随着列车速度增大，感应电动势和频率随之增大. 这是由于感应电动势频率为6ω，由ω=k_x1v得知，感应电动势频率与列车速度成正比关系. 图15（b）描述了列车速度500 km/h，集电线圈各相感应电动势随时间的变化. 图15（c）描述了三相集电线圈感应电动随速度变化关系. 集电线圈的三相电压相位互差120°，R相感应电动势幅值略小于S/T相，是由集电线圈尺寸大小所决定. 三相感应电动势不平衡，连接时会存在零序电流，将零序电流注入集电线圈能够产生电磁力，提升转向架阻尼，进而衰减磁悬浮列车运行时转向架的振动.

图 15 集电线圈感应电动势

Figure 15. Induced electromotive force of collector coil

下载: 全尺寸图片幻灯片

4. 结　论

以日本山梨线MLX01为研究对象，通过与日本山梨线实测数据和有限元结果的比较验证了模型的有效性. 结论如下：

1）基于空间谐波法构建的超导线圈磁动势分布模型，解析求解的超导线圈磁感应强度和有限元结果的曲线高度吻合，验证了磁动势模型的有效性.

2）超导电动悬浮系统用直线谐波发电机感应发电主要利用悬浮线圈电流的五次谐波磁场，且感应电动势的频率是悬浮线圈电流基波频率的6倍. 磁浮列车速度大于100 km/h，由于趋肤效应的影响，悬浮线圈电流以及其磁感应强度趋于饱和.

3）集电线圈感应电动势与速度呈线性关系，感应电动势大小主要与列车运行速度、超导线圈极距相关和磁动势相关. 随着列车速度增加，速度约为380 km/h时，集电功率达到25.0 kW，此时便达到车载供电需求. 通过将感应电动势、功率的解析值与有限元、试验数据进行对比，验证了本文解析模型的正确性.

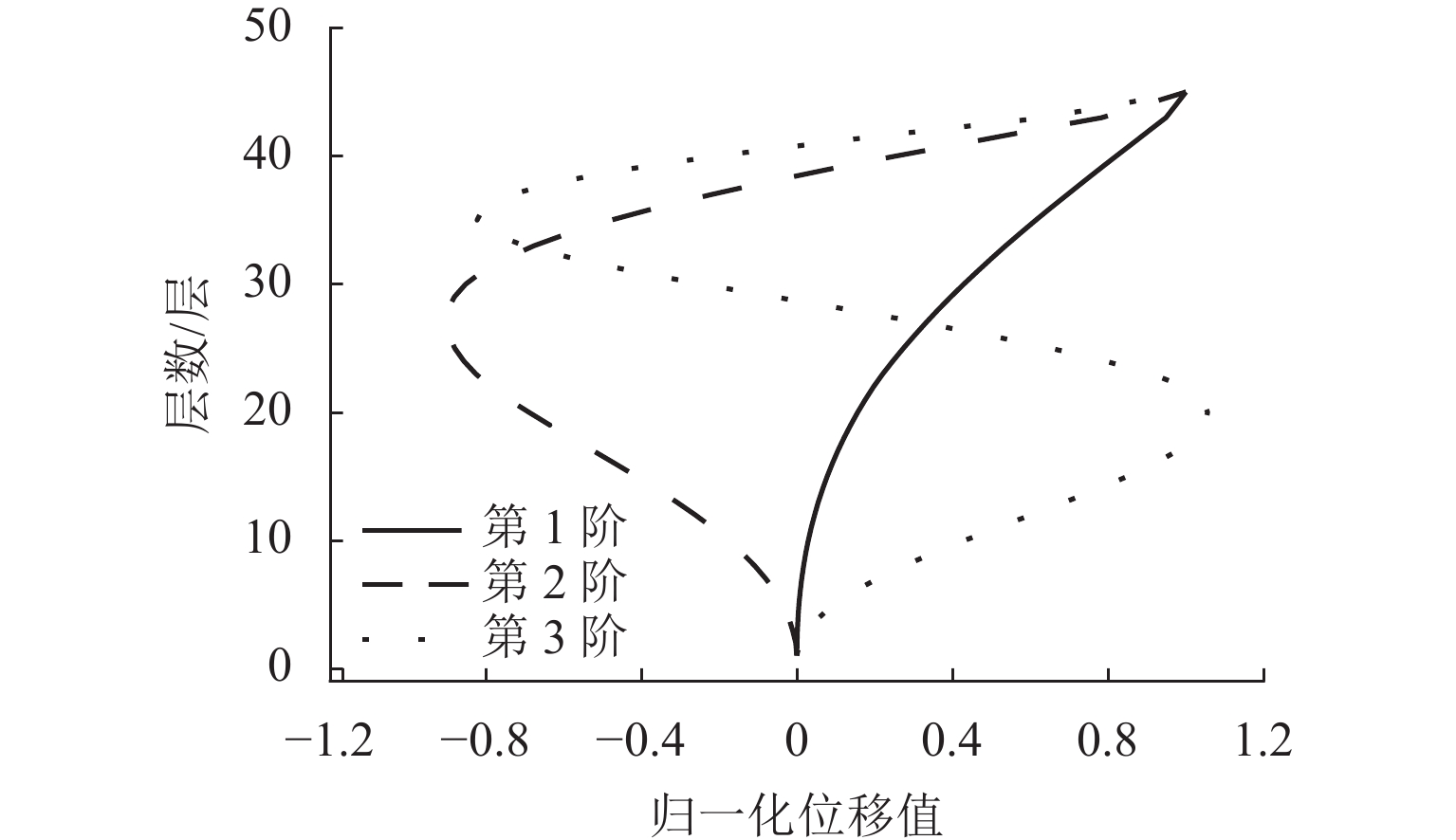

图 1 烟囱前三阶振型

Figure 1. First three modes of vibration of chimney

下载: 全尺寸图片幻灯片

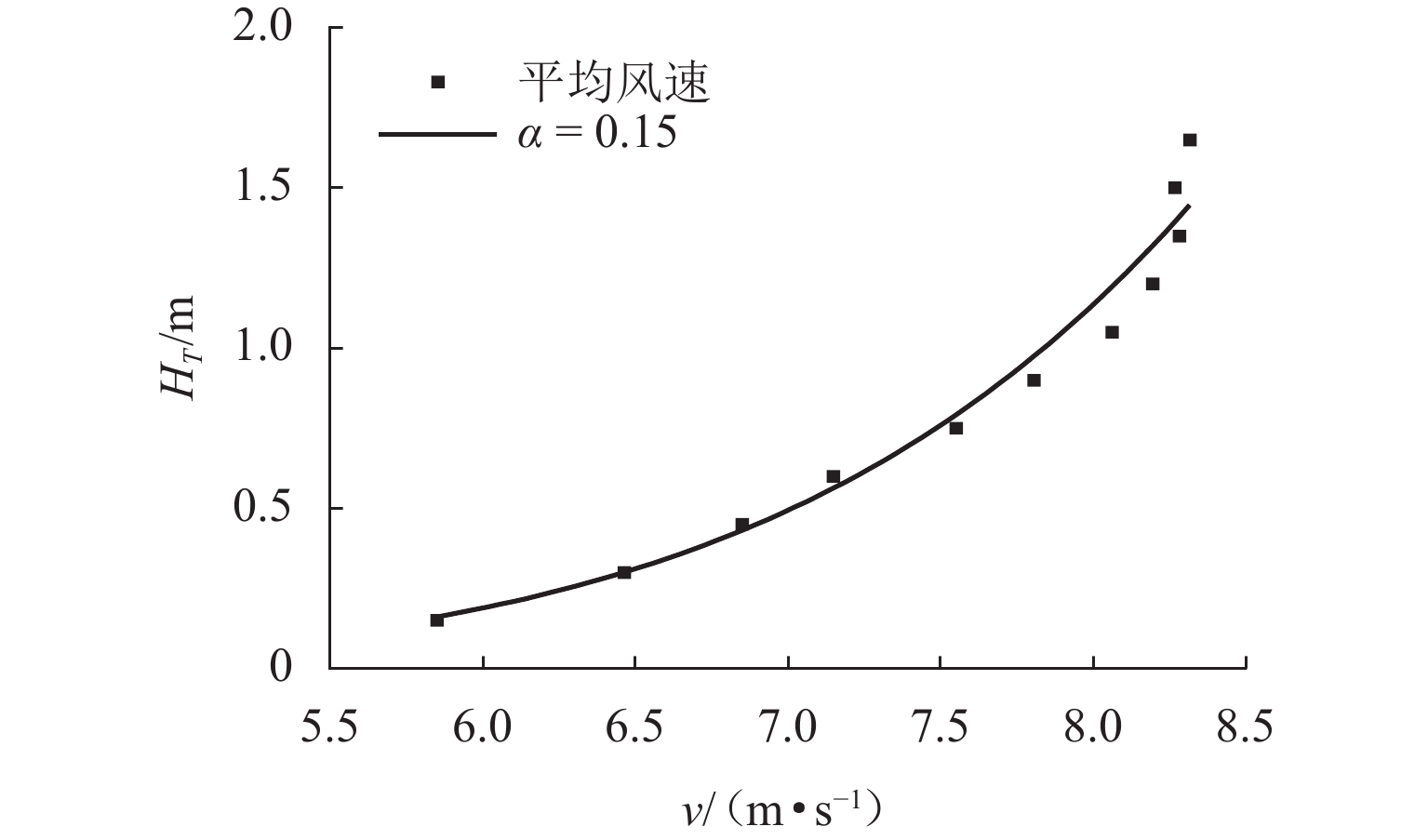

图 2 风剖面比较

Figure 2. Comparison of wind profile

下载: 全尺寸图片幻灯片

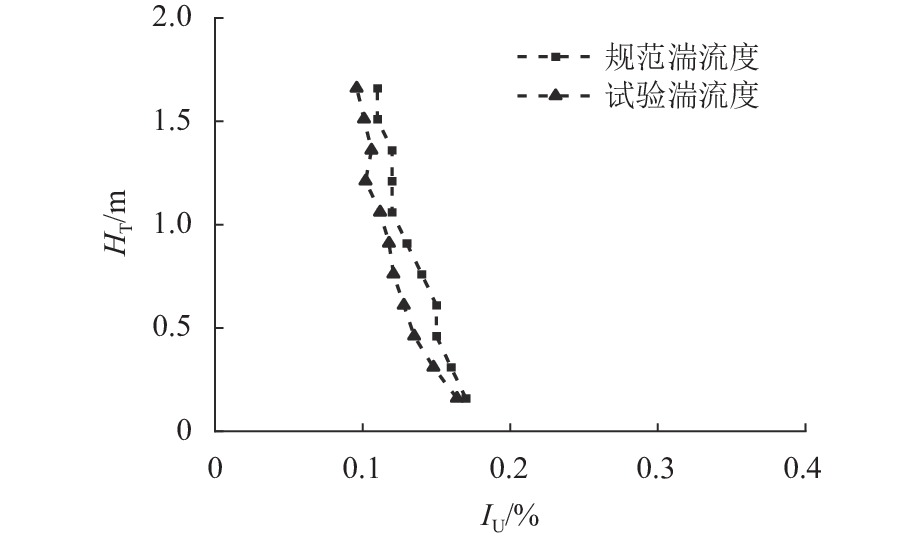

图 3 湍流度剖面比较

Figure 3. Comparison of turbulence intensity profile

下载: 全尺寸图片幻灯片

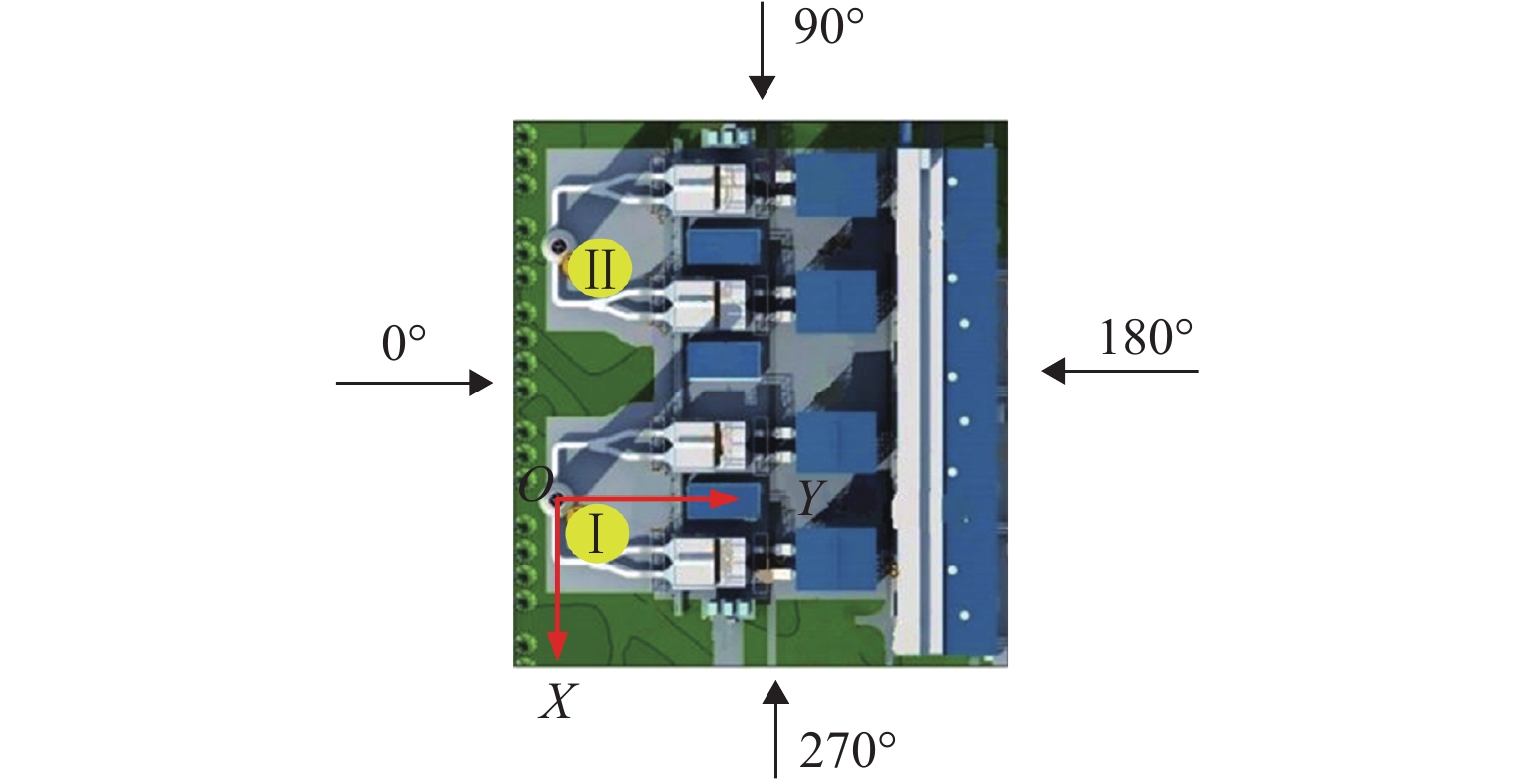

图 4 风向角和坐标系的定义

Figure 4. Definition of wind angle and coordinate system

下载: 全尺寸图片幻灯片

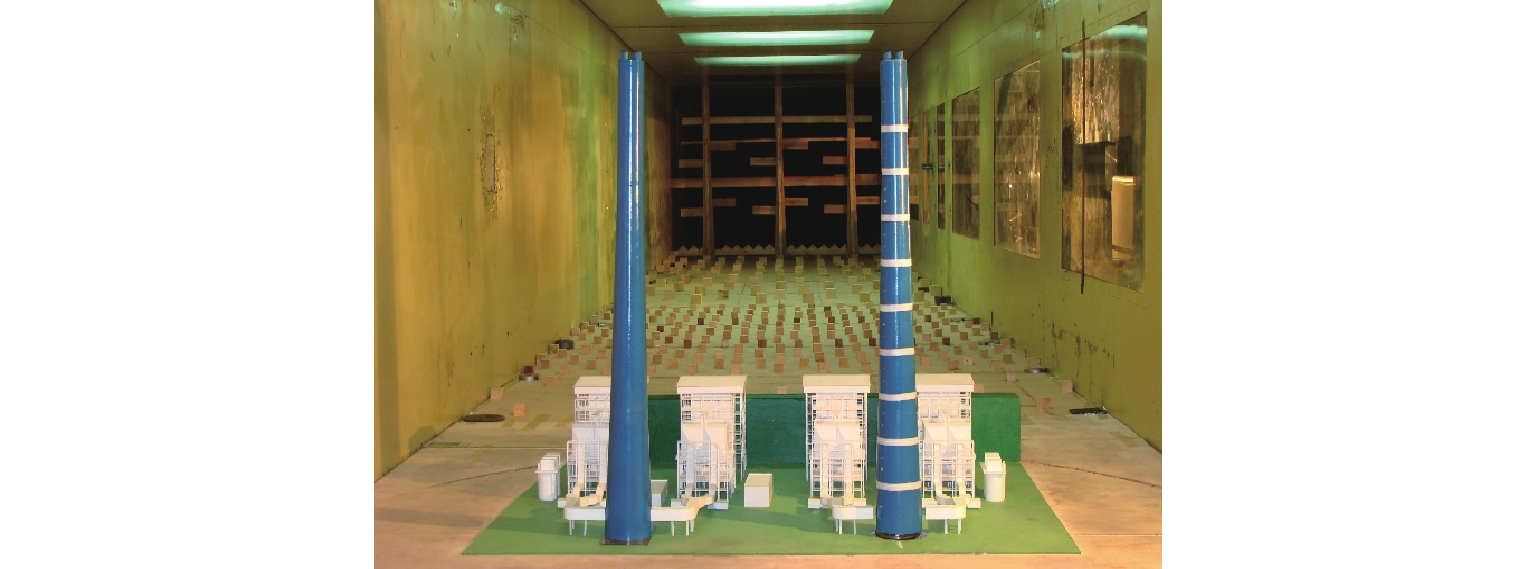

图 5 试验模型及风场

Figure 5. Test model and wind field

下载: 全尺寸图片幻灯片

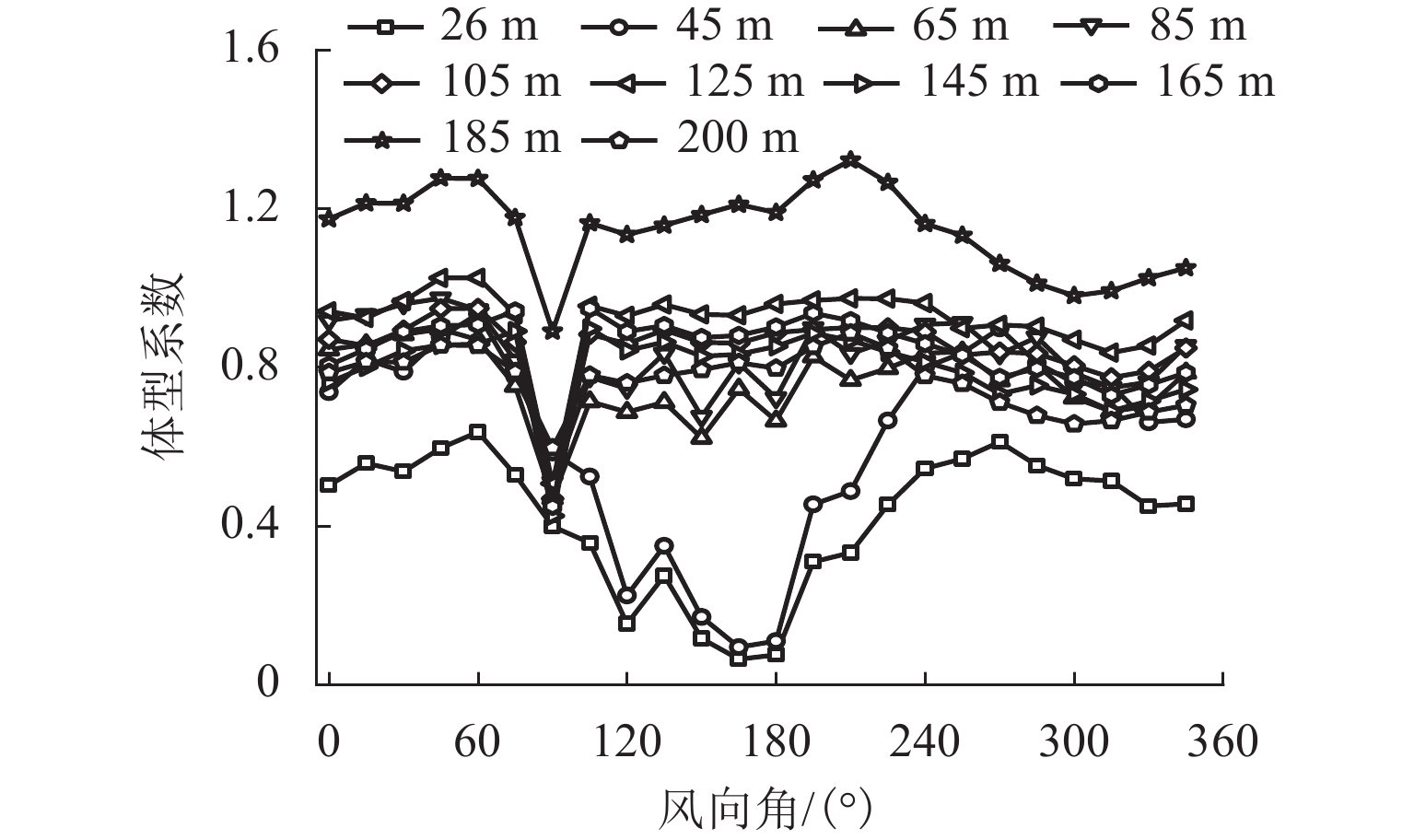

图 6 不同高度下烟囱Ⅰ的体型系数

Figure 6. Body configuration coefficient of chimney Ⅰ at different heights

下载: 全尺寸图片幻灯片

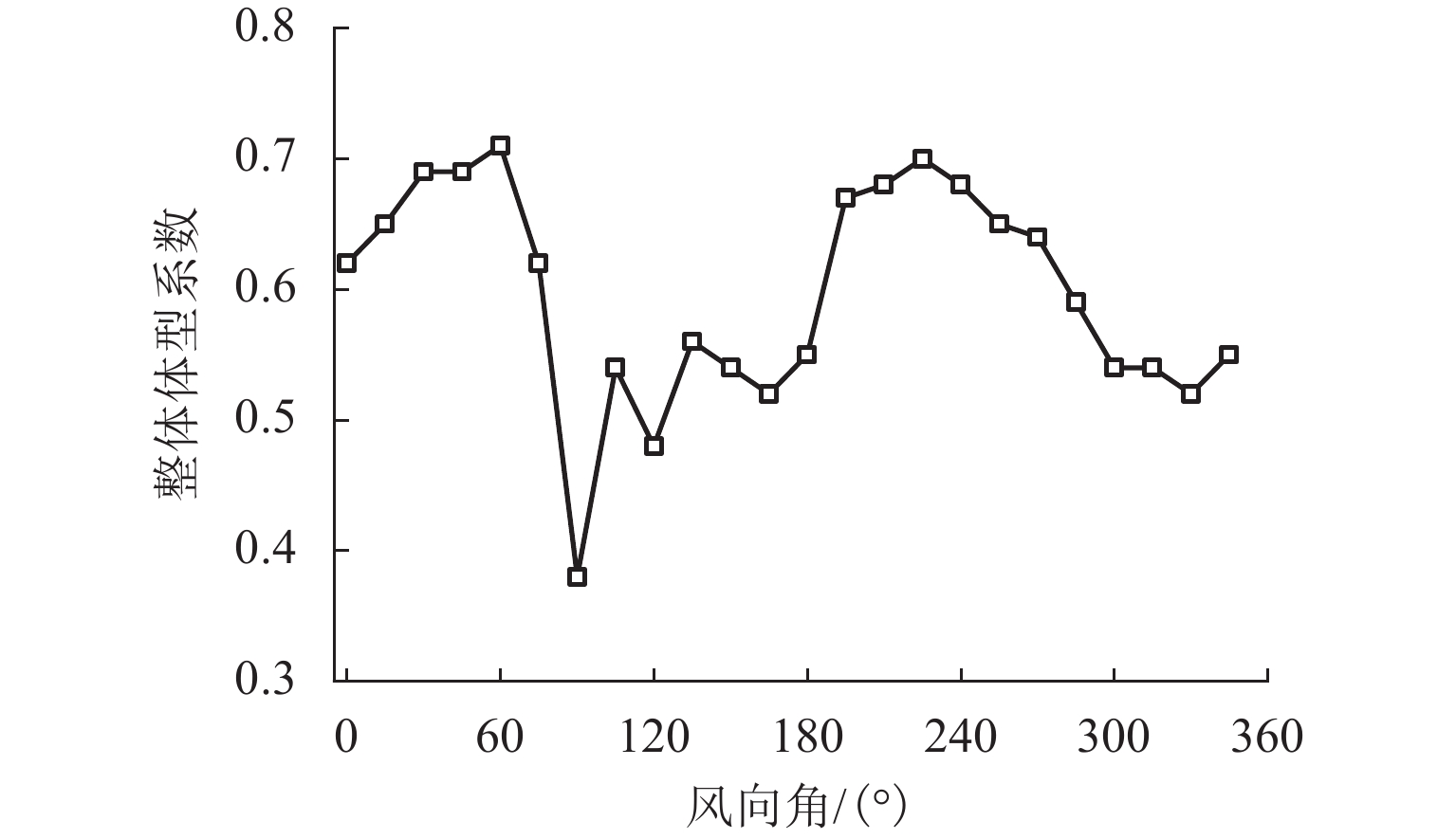

图 7 烟囱Ⅰ的整体体型系数随24个风向角的变化

Figure 7. Variation of whole body configuration coefficient of chimney Ⅰ with 24 wind angles

下载: 全尺寸图片幻灯片

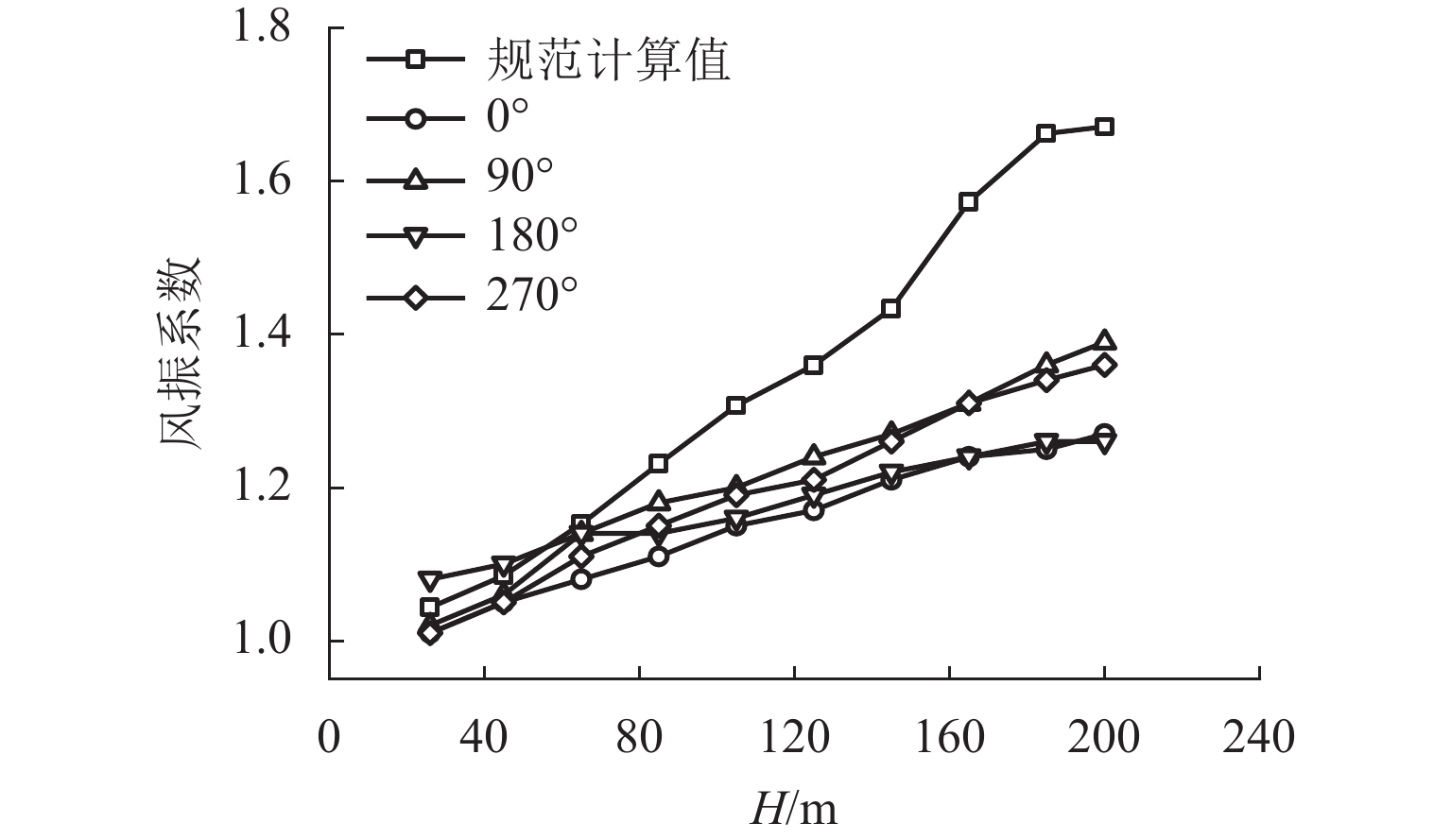

图 8 典型风向角下烟囱Ⅰ的风振系数风洞试验值与规范计算值比较

Figure 8. Comparison of wind tunnel test and values calculated by codes of wind-induced vibration coefficient of chimney Ⅰ at typical wind angles

下载: 全尺寸图片幻灯片

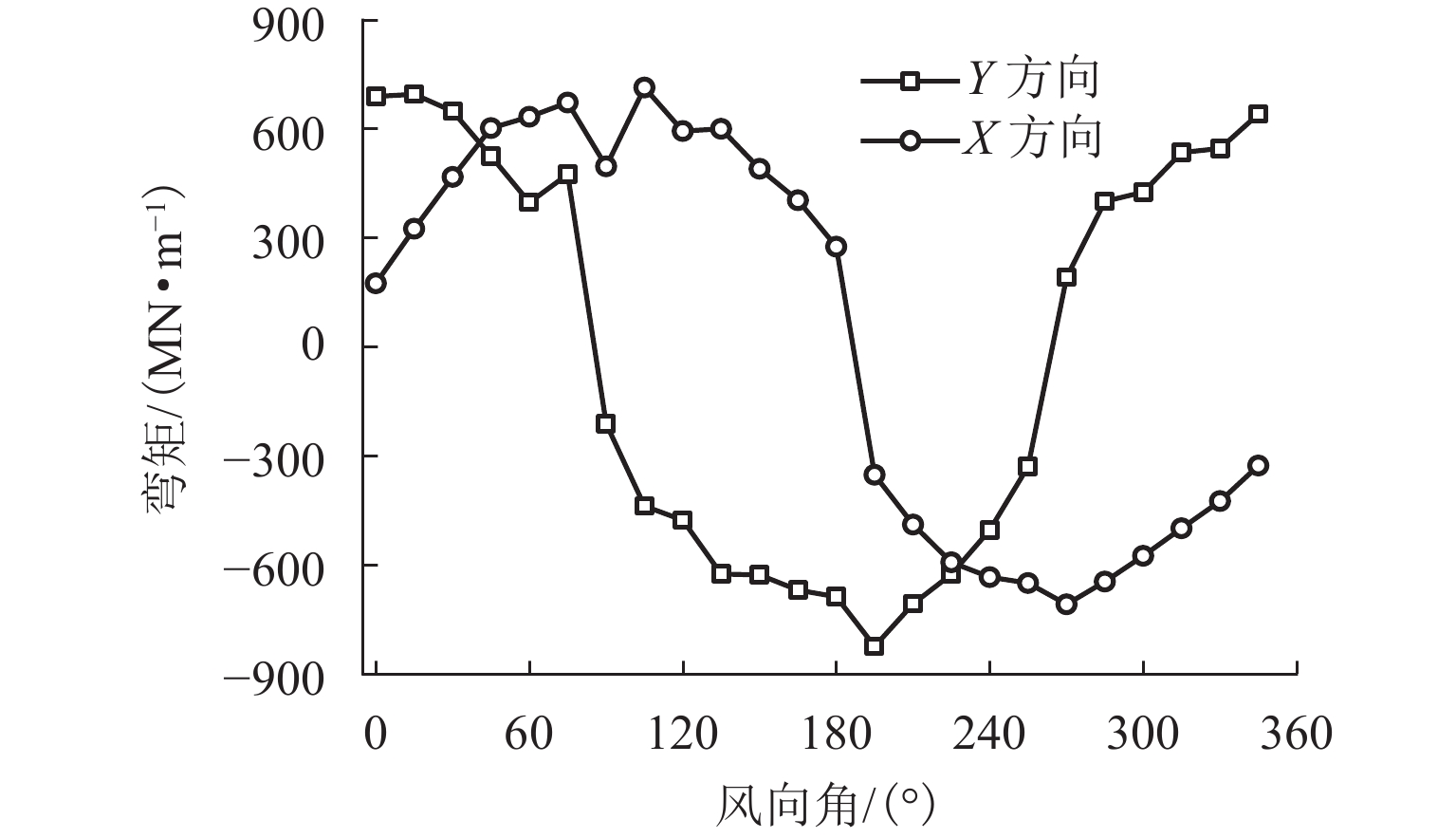

图 9 烟囱Ⅰ弯矩值随24个风向角的变化

Figure 9. Variation of bending moment of chimney Ⅰ with 24 wind angles

下载: 全尺寸图片幻灯片

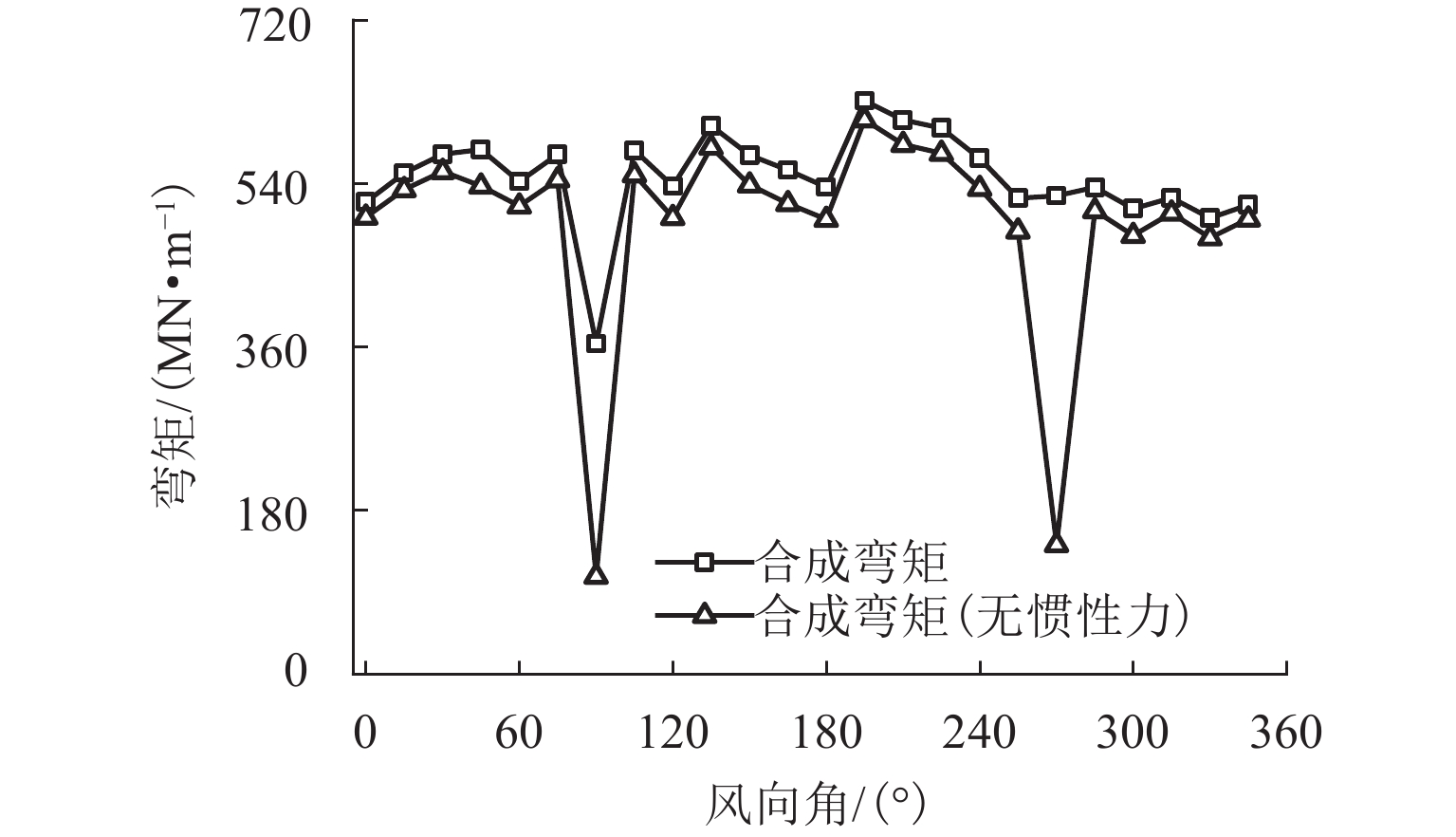

图 10 烟囱Ⅰ的合成弯矩值随24个风向角的变化

Figure 10. Variation of synthetical bending moment of chimney Ⅰ with 24 wind angles

下载: 全尺寸图片幻灯片

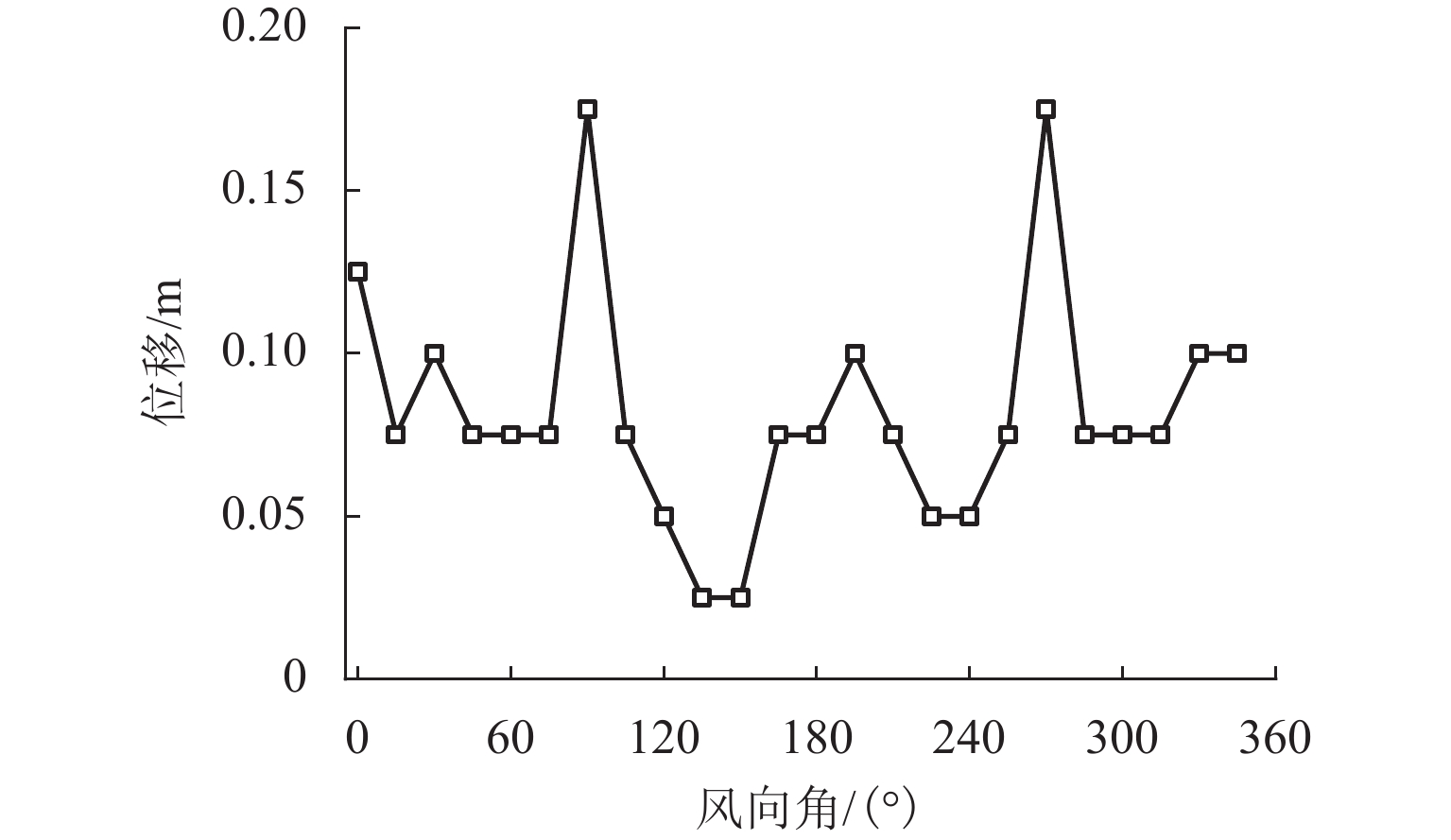

图 11 顶部位移值随24个风向角的变化

Figure 11. Variation of top displacement with 24 wind angles

下载: 全尺寸图片幻灯片

表 1 自振频率比较

Table 1. Comparison of natural frequency of vibration

阶数	要求值/Hz	试验值/Hz	差值/%
1	2.938	2.902	1.2
2	16.247	15.525	4.4
3	43.523	41.547	4.5

下载: 导出CSV

表 2 阻力系数随风速的变化

Table 2. Variation of drag coefficient with wind speed

风速/（m·s⁻¹）	雷诺数	阻力系数
5.0	2.8 × 10⁴	0.69
8.0	4.5 × 10⁴	0.73
11.0	6.2 × 10⁴	0.76
14.0	7.9 × 10⁴	0.77
17.0	9.6 × 10⁴	0.78
20.0	11.3 × 10⁴	0.75
23.0	13.0 × 10⁴	0.73
26.0	14.7 × 10⁴	0.74
29.0	16.4 × 10⁴	0.70

下载: 导出CSV

表 3 烟囱顶点横风向位移响应

Table 3. Displacement responses of cross-wind displacement at the top of the chimney m

方法	位移响应值
风洞试验	0.175
中国规范^[24]	0.240
欧洲规范^[25-26]	0.163
CICIND 模式规范^[27]	0.145

下载: 导出CSV

参考文献(32)

[1]	GORSKI P, CHMIELEWSKI T. A comparative study of along and cross-wind responses of a tall chimney with and without flexibility of soil[J]. Wind and Structures, 2008, 11(2): 121-135. doi: 10.12989/was.2008.11.2.121
[2]	KAWECKI J, ŻURAŃSKI J A. Cross-wind vibrations of steel chimneys—a new case history[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2007, 95(9/10/11): 1166-1175.
[3]	VERBOOM G K, VAN KOTEN H. Vortex excitation: three design rules tested on 13 industrial chimneys[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2010, 98(3): 145-154. doi: 10.1016/j.jweia.2009.10.008
[4]	张玉峰,李超. 印度BALCO电厂在建烟囱倒塌事故原因分析[J]. 武汉大学学报(工学版),2011,44(增1): 314-318. ZHANG Yufeng, LI Chao. Analysis of collapse causes for a chimney under construction in Balco Power Plant of India[J]. Engineering Journal of Wuhan University, 2011, 44(S1): 314-318.
[5]	中华人民共和国住房和城乡建设部. 烟囱设计规范: GB 50051—2013[S]. 北京: 中国计划出版社, 2013.
[6]	中华人民共和国住房和城乡建设部. 高耸结构设计标准: GB 50135—2019[S]. 北京: 中国计划出版社, 2019.
[7]	孙一飞,刘庆宽,马文勇,等. 超高烟囱的风荷载试验研究[J]. 工程力学,2020,37(增1): 270-274. SUN Yifei, LIU Qingkuan, MA Wenyong, et al. The wind load of super high chimneys[J]. Engineering Mechanics, 2020, 37(S1): 270-274.
[8]	李晓娜,陆煜,刘庆宽,等. 圆形截面烟囱风致干扰效应试验研究[J]. 工程力学,2015,32(增1): 159-162,166. LI Xiaona, LU Yu, LIU Qingkuan, et al. Experimental study on wind-induced interference effects of circular section chimneys[J]. Engineering Mechanics, 2015, 32(S1): 159-162,166.
[9]	于昆龙,王卫华,黄汉杰,等. 新型四管自立式钢烟囱的风荷载[J]. 西南交通大学学报,2011,46(3): 421-426. YU Kunlong, WANG Weihua, HUANG Hanjie, et al. Investigations of wind loads on a new type of self-supporting four pipe steel chimney[J]. Journal of Southwest Jiaotong University, 2011, 46(3): 421-426.
[10]	杨群,刘小兵,刘庆宽,等. 正品字形布置三管钢烟囱风荷载的数值模拟[J]. 工程力学,2017,34(增1): 154-158. YANG Qun, LIU Xiaobing, LIU Qingkuan, et al. Numerical simulation of wind load of three steel chimneys in regular triangular arrangement[J]. Engineering Mechanics, 2017, 34(S1): 154-158.
[11]	柯世堂,王晓海,徐璐. 三管集束式钢烟囱风致响应与风振系数研究[J]. 建筑结构学报,2021,42(10): 130-138. KE Shitang, WANG Xiaohai, XU Lu. Study on wind-induced response and wind vibration coefficient of a three-tube cluster steel chimney[J]. Journal of Building Structures, 2021, 42(10): 130-138.
[12]	LIANG S G, YANG W, SONG J, et al. Wind-induced responses of a tall chimney by aeroelastic wind tunnel test using a continuous model[J]. Engineering Structures, 2018, 176: 871-880. doi: 10.1016/j.engstruct.2018.09.015
[13]	陈鑫,李爱群,王泳,等. 高耸钢烟囱环形TLD减振试验设计与模型修正[J]. 建筑结构学报,2015,36(1): 30-36. CHEN Xin, LI Aiqun, WANG Yong, et al. Model design and updating for experiment of ring shaped TLD control of high-rise steel chimney[J]. Journal of Building Structures, 2015, 36(1): 30-36.
[14]	陈鑫,李爱群,王泳,等. 高耸钢烟囱环形TLD减振试验与数值模拟[J]. 建筑结构学报,2015,36(1): 37-43. CHEN Xin, LI Aiqun, WANG Yong, et al. Experiment and numerical simulation of ring shaped TLD control of high-rise steel chimney[J]. Journal of Building Structures, 2015, 36(1): 37-43.
[15]	陈鑫,李爱群,王洪,等. 自立式高耸钢结构黏滞阻尼减振技术及其设计方法[J]. 建筑结构学报,2016,37(6): 78-84. CHEN Xin, LI Aiqun, WANG Hong, et al. Viscous damping technology and design method for self-standing high-rise steel structures[J]. Journal of Building Structures, 2016, 37(6): 78-84.
[16]	陈鑫,李爱群,王泳,等. 国内外规范自立式高耸结构等效风荷载及响应比较[J]. 建筑结构学报,2014,35(4): 304-311. CHEN Xin, LI Aiqun, WANG Yong, et al. Comparative study on equivelent wind loads and dynamic responses of self-standing high-rise structures in different codes[J]. Journal of Building Structures, 2014, 35(4): 304-311.
[17]	BROWNJOHN J M W, CARDEN E P, GODDARD C R, et al. Real-time performance monitoring of tuned mass damper system for a 183 m reinforced concrete chimney[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2010, 98(3): 169-179. doi: 10.1016/j.jweia.2009.10.013
[18]	BELVER A V, KOO K, IBÁN A L, et al. Enhanced vortex shedding in a 183 m industrial chimney[J]. Advances in Structural Engineering, 2014, 17(7): 951-960. doi: 10.1260/1369-4332.17.7.951
[19]	LUPI F, NIEMANN H J, HÖFFER R. A novel spectral method for cross-wind vibrations: application to 27 full-scale chimneys[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2017, 171: 353-365. doi: 10.1016/j.jweia.2017.10.014
[20]	VICKERY B J, BASU R I. Across-wind vibrations of structures of circular cross-section —part I: development of a mathematical model for two-dimensional conditions[J]. Journal of Wind Engineering and Industrial Aerodynamics, 1983, 12(1): 49-73. doi: 10.1016/0167-6105(83)90080-6
[21]	RUSCHEWEYH H. Ein verfeinertes, praxisnahes Berechnungsverfahren wirbelerregter Schwingungen von schlanken Baukonstruktionen im wind; Beiträge zur Anwendung der Aeroelastik im Bauwesen[M]. Innsbruck: Universität Innsbruck, 1986.
[22]	ARUNACHALAM S, LAKSHMANAN N. Across-wind response of tall circular chimneys to vortex shedding[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2015, 145: 187-195. doi: 10.1016/j.jweia.2015.06.005
[23]	ARUNACHALAM S, LAKSHMANAN N. Non-linear modelling of vortex induced lock-in effects on circular chimneys[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2020, 202: 104201.1-104201.11.
[24]	中华人民共和国住房和城乡建设部. 建筑结构荷载规范: GB 50009—2012[S]. 北京: 中国建筑工业出版社, 2012.
[25]	European Committee for Standardization. Eurocode 3: design of steel structures—part 3-2: towers, masts and chimneys-chimneys: BS EN 1993-3-2[S]. Brussels: European Committee for Standardization, 2006.
[26]	European Committee for Standardization. Eurocode 1: actions on structures—part 1-4: general actions—wind actions: BS EN 1991-1-4[S]. Brussels: European Committee for Standardization, 2005.
[27]	International Committee for Industrial Construction. Revision 1-1999 CICIND model code for steel chimneys: amendment A[S]. Zurich: CICIND, 2002.
[28]	刘小兵,吴倩云,姜会民,等. 串列多圆柱气动力干扰效应的试验研究[J]. 振动与冲击,2021,40(7): 37-44. LIU Xiaobing, WU Qianyun, JIANG Huimin, et al. Tests for aerodynamic force interference effect of tandem cylinders[J]. Journal of Vibration and Shock, 2021, 40(7): 37-44.
[29]	GIARALIS A, PETRINI F. Wind-induced vibration mitigation in tall buildings using the tuned mass-damper-inerter[J]. Journal of Structural Engineering, 2017, 143(9): 04017127.1-04017127.11.
[30]	GORSKI P. Some aspects of the dynamic cross-wind response of tall industrial chimney[J]. Wind and Structures: an International Journal, 2009, 12(3): 259-279. doi: 10.12989/was.2009.12.3.259
[31]	高标,周承宗,朱庆东. 塔架式烟囱的顺风向风振响应研究[J]. 武汉大学学报(工学版),2018,51(增1): 424-429. GAO Biao, ZHOU Chengzong, ZHU Qingdong. Research on along-wind vibration response of frame steel chimney[J]. Engineering Journal of Wuhan University, 2018, 51(S1): 424-429.
[32]	LI S Y, LIU M, LI H X, et al. Effects of structural damping on wind-induced responses of a 243-meter-high solar tower based on a novel elastic test model[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2018, 172: 1-11. doi: 10.1016/j.jweia.2017.10.027

施引文献

附加材料(0)

访问统计

点击查看大图

图(11) / 表(3)

计量

文章访问数: 277
HTML全文浏览量: 122
PDF下载量: 30
被引次数: 0

1. 直线发电机结构和工作原理
2. 解析方法
2.1 超导线圈磁感应强度
2.2 悬浮线圈电流及其磁感应强度
2.3 集电线圈感应电动势
3. 结果分析
4. 结　论

大间距下高耸双烟囱风致特性试验研究

doi: 10.3969/j.issn.0258-2724.20230056

作者简介: 雷伟（1994—），男，博士研究生，研究方向为结构、桥梁风工程，E-mail：lei_@my.swjtu.edu.cn

通讯作者: 王骑（1980—），男，副教授，博士，博士生导师，研究方向为结构、桥梁风工程，E-mail：wangchee_wind@swjtu.edu.cn

计量

出版历程

Experimental Study on Wind-Induced Characteristics of Tall Double Chimneys with Large Spacing

1. 直线发电机结构和工作原理

2. 解析方法

2.1 超导线圈磁感应强度

2.2 悬浮线圈电流及其磁感应强度

2.3 集电线圈感应电动势

3. 结果分析

4. 结 论

计量

出版历程

目录

1. 直线发电机结构和工作原理

2. 解析方法

2.1 超导线圈磁感应强度

2.2 悬浮线圈电流及其磁感应强度

2.3 集电线圈感应电动势

3. 结果分析

4. 结 论

作者简介:
雷伟（1994—），男，博士研究生，研究方向为结构、桥梁风工程，E-mail：lei_@my.swjtu.edu.cn

通讯作者:
王骑（1980—），男，副教授，博士，博士生导师，研究方向为结构、桥梁风工程，E-mail：wangchee_wind@swjtu.edu.cn

4. 结　论

4. 结　论
