公铁平层桥梁桥塔遮风效应风洞试验研究

何佳骏; 向活跃; 朱金; 张博韬; 李永乐

doi:10.3969/j.issn.0258-2724.20210286

公铁平层桥梁桥塔遮风效应风洞试验研究

doi: 10.3969/j.issn.0258-2724.20210286

何佳骏^1,,
向活跃^{1, 2, ,},
朱金^{1, 2},
张博韬¹,
李永乐^{1, 2}

1.
西南交通大学土木工程学院，四川成都 610031
2.
西南交通大学风工程四川省重点实验室，四川成都 610031

基金项目: 国家自然科学基金（51778544，51978589，52008396）

详细信息

作者简介:
何佳骏（1994—），男，博士研究生，研究方向为车桥耦合振动效应，E-mail：1016396401@qq.com

通讯作者:
向活跃（1986—），男，副教授，博导，研究方向为车桥耦合振动效应，E-mail： hy@swjtu.edu.cn

中图分类号: U447
计量
- 文章访问数: 436
- HTML全文浏览量: 169
- PDF下载量: 42
- 被引次数: 7
出版历程
- 收稿日期: 2021-04-16
- 修回日期: 2021-07-12
- 网络出版日期: 2022-11-09
- 刊出日期: 2021-07-19

Experimental Study on Shelter Effect of Bridge Tower on Single-Level Rail-Cum-Road Bridge

HE Jiajun^1
,,
XIANG Huoyue^{1, 2
, ,},
ZHU Jin^{1, 2},
ZHANG Botao¹,
LI Yongle^{1, 2}

1.
School of Civil Engineering, Southwest Jiaotong University, Chengdu 610031, China
2.
Wind Engineering Key Laboratory of Sichuan Province, Southwest Jiaotong University, Chengdu 610031, China

摘要

摘要:
车辆经过桥塔区域时，由于桥塔的遮风效应，其气动荷载会产生突变，且公铁平层桥梁的桥塔由于纵向尺度较大，车辆经过桥塔区域时气动荷载的变化更加剧烈. 为明确某公铁平层桥梁上车辆在桥塔区域的气动特性，制作了1/20大比例尺的风洞试验模型；基于优化后的测试系统，测试了车辆通过公铁平层宽幅桥梁桥塔时的气动荷载，研究了车道位置、车辆类型以及桥塔外形对通过桥塔车辆的气动特性的影响. 结果表明：越靠近桥塔车道上的车辆，经过桥塔时的横向力系数、摇头力矩系数的突变量更大，正向升力也越大，因而更容易发生侧滑与侧偏；车长对车辆通过桥塔区域的性能有显著影响，长度较小的车辆具有更大的横向力系数突变量，长度较长的车辆具有更大的倾覆力矩系数、摇头力矩系数及点头力矩系数突变量；与矩形截面桥塔相比，带倒角的桥塔使得厢式货车的横向力突变量减小了43.7%，使集装箱车的横向力系数突变量减小了25.8%，且使集装箱车的摇头力矩系数突变量减小了29.2%.
- 公铁平层桥梁 /
- 宽幅桥面 /
- 桥塔 /
- 风洞试验 /
- 汽车 /
- 气动性能
Abstract:
The shelter effect of the bridge tower brings a sudden change of aerodynamic load on road vehicles passing by. For a single-level rail-cum-road bridge with larger scale of bridge tower in the longitudinal direction, the variation of the aerodynamic load is more intense. To explore the aerodynamic characteristics of vehicles near the pylon area on a single-level rail-cum-road bridge, a 1/20 scale wind tunnel test model is built. Based on the optimized test system, the aerodynamic loads of road vehicles passing by the bridge tower are measured. The influence of lane location, the vehicle type, and the bridge tower type on the aerodynamic load is discussed. The results reveal that traveling on a closer lane to the tower increases the variation amplitude in side force coefficient and yawing moment coefficient, and the upward lift force is also larger; thus vehicles are prone to sideslip and lateral-deviation. The vehicle length has a significant impact on the aerodynamic characteristics of the vehicles passing by the bridge tower area. Vehicles with smaller length possess larger variations of side force coefficient, while vehicles with larger length possesses larger variations of rolling moment coefficient, yawing moment coefficient and pitching moment coefficient. Compared with the bridge tower with a rectangular section, the bridge tower with chamfer decreases the sudden variation of side force coefficient of a van by 43.7%, and decreases the sudden variation of side force coefficient and yawing moment coefficient of a track-trailer by 25.8% and 29.2%, respectively.
- single-level rail-cum-road bridge /
- wide deck /
- pylon /
- wind tunnel test /
- road vehicle /
- aerodynamic performance

HTML全文

高速列车的行驶引起了许多空气动力学问题，其中列车行驶过程产生的脉动风压所带来的问题受到广泛关注. 脉动风压产生于列车在高速行驶下对其周围的空气所产生的强烈扰动，当行驶的列车通过声屏障时，这一扰动将会加剧，使周围的空气产生的空气压力发生突变，形成一种瞬态的冲击压力，在很短的时间内(约几十毫秒)相继出现正、负压力峰值，这种瞬态压力冲击即为列车驶过声屏障时产生的压力波，即称为脉动风压. 刘海涛^[1]曾对比分析得到了不同桥宽、不同车型、不同速度下脉动风压的分布规律，这种压力波的存在实际会对声屏障结构产生巨大影响，如果不加以重视，会引起声屏障许多结构问题和疲劳问题，很多学者都曾针对脉动风压开展了相关研究. 声屏障风荷载体型系数上，刘磊等^[2]通过缩尺风洞实验，确定了声屏障迎风面净体型系数超过1.40，背风面体型系数接近0.30. 郑史雄等^[3]建议桥梁声屏障的风荷载体型系数取1.65，路基声屏障的风荷载体型系数取1.99. 声屏障脉动风压响应上，焦长洲等^[4]对脉动风压导致的声屏障结构振动进行了研究. 邓跞等^[5]研究了金属立柱插板式声屏障在脉动风压静态作用下的静力响应. 刘功玉^[6]研究了不同车速下声屏障结构在脉动风压作用下动力响应规律，发现随着车速的提高，列车经过声屏障区域时的气动压力和气动吸力也越来越大. 康健^[7]研究了不同中心距的声屏障结构在列车速度为350 km/h时产生的脉动风压作用下疲劳性能规律. 张田等^[8]发现防风板的应力远高于立柱的应力，疲劳问题也更为显著. 马驰^[9]研究了货运铁路大型全封闭声屏障结构，发现较大的疲劳荷载作用下声屏障柱脚螺栓会发生轻微松动，在设计过程中可以严格控制拧紧力矩防止螺栓松动发生，并定期对螺栓进行检查. 结构优化方面，申真真^[10]研究了不同的单元壁厚度和材料的高速铁路插板式冷弯声屏障的静动力响应及疲劳性能规律，提出了一种综合效益突出的结构组合. 赵允刚等^[11]针对采用声屏障时高速列车运行过程中表面气动阻力较大的问题，提出利用减载式声屏障降低列车运行过程中受到的气动阻力. 苏卫青^[12]研究了高速铁路声源特性、作用于高速铁路声屏障的气动压力和声屏障结构的动力响应. 针对前述的研究，发现目前针对不同顶部开口长度的双侧封闭式声屏障和不同顶部覆盖长度的单侧封闭式声屏障在脉动风压作用下的结构响应和疲劳性能规律的研究较少，事实上，顶部结构变化对列车行驶过程中气流的释放和结构优化有一定的意义. 本文研究不同顶部开口长度的双侧封闭式声屏障和不同顶部覆盖长度的单侧封闭式声屏障受力特征规律，并探究声屏障的关键连接部位耐久性、疲劳特性，为高铁桥上半封闭式声屏障的设计提供有力的技术支持.

1. 工程概况

某高铁声屏障结构采用单双侧封闭直立型金属插板式声屏障形式，列车运行车速为350 km/h，金属插板式声屏障主要由 H 型钢立柱、H 型钢底板、铝合金单元板、橡胶等结构组成，钢架部分采用Q345- B焊接工字钢；铝合金单元板采用标号不低于5A03、厚度不小于1.5 mm的铝合金材料，面板和背板需进行铬酸钝化或类似的预处理；通透吸声板采用厚度不小于20.0 mm的透明板，具有防撞击、防破损保护措施及防鸟撞击标志. 单元板及透明板四面加设铝合金框，铝合金框与型钢立柱间采用插入式柔性连接^[11].

声屏障结构截面沿顶部直线段分割情况及列车所在位置（图示右轨道）共分为3部分：近轨竖直声屏障部分、远轨竖直声屏障部分及顶部横向声屏障部分. 声屏障结构截面示意如图1所示.

图 1 声屏障结构截面示意

Figure 1. Cross sections of sound barrier structures

下载: 全尺寸图片幻灯片

2. 模型建立过程

本文探讨双侧封闭声屏障顶部开口间距为（即顶部不设置通透隔声板和吸声板）2、4、6、8 m以及单侧封闭式声屏障顶部覆盖长度为（即顶部设置通透隔声板）2、4、6、8 m 8种情况下声屏障结构的受力特征. 工况参数如表1所示.

表 1 工况参数

Table 1. Operating parameters

工况参数名称	取值
车型	CRH3
列车速度/(km•h⁻¹)	350
双侧封闭式声屏障顶部开口间距/m	2、	4、	6、	8
单侧封闭式声屏障顶部覆盖长度/m	2、	4、	6、	8

下载: 导出CSV

| 显示表格

2.1 脉动风压时程函数提取

本文脉动风压计算及结果参照李小珍等^[13-14]的脉动风压的CFD （computation fluid dynamics）模型，该模型为行进中的高速铁路半封闭声屏障的列车通过开口间距双侧封闭声屏障和顶部不同的覆盖长度单侧封闭声屏障产生的. 用动态铺层技术模拟移动列车表面流场，动网格部分模拟了高速列车表层及列车周围因列车高速前进，受列车移动影响最大的空气，模型如图2所示. 在此CFD模型中，近轨竖直声屏障部分分为17个区域，自下到上分别用N₁～N₁₇标记测点；远轨竖直声屏障部分设置17个区域，自下到上分别用F₁～F₁₇标记测点（单侧封闭式声屏障不布置）；顶部横向声屏障部分根据顶部开口间距的不同区域有所变化，靠近轨一侧由近轨至开口处用T₁～T₁₀标记测点，靠远轨用T₁₅～T₂₄标记测点，开口间距每增加2 m，顶部两侧测点从大序号依次各减少两个. 测点的整体布置（双侧封闭式声屏障顶部开口间距2 m和单侧封闭式声屏障顶部覆盖长度8 m）如图3.

图 2 CFD模型

Figure 2. CFD model

下载: 全尺寸图片幻灯片

一趟CRH3完整驶过后，记录各个测点随时间变化的受力情况，得到脉动风压作用的时程曲线，梳理罗云柯^[14]模型数据结果，以双侧封闭式顶部开口2 m模型为例，声屏障近轨、远轨、顶部风压时程函数如图4，结果用于整体模型动力计算.

考虑最不利的静力风压情况，提取其中风压极值计算结果如图5，结果用于整体模型静力计算.

图 3 声屏障结构测点布置

Figure 3. Layout of measuring points of sound barrier structures

下载: 全尺寸图片幻灯片

图 4 双侧封闭式声屏障顶部开口间距2 m模型脉动风压时程函数

Figure 4. Time histories of pulsating wind pressure on the double-side closed sound barrier model with 2 m top opening spacing

下载: 全尺寸图片幻灯片

图 5 脉动风压峰值

Figure 5. Peak values of pulsating wind pressure

下载: 全尺寸图片幻灯片

2.2 整体模型建立

得到脉动风压的时程曲线后，利用midas civil有限元软件分别建立了顶部不同的开口间距双侧封闭式声屏障及顶部不同覆盖长度的单侧封闭式声屏障整体模型，用于分析自然风、静力风压和脉动风压分别作用下，声屏障立柱顶部位移、立柱根部弯矩、轴力及应力计算结果，并计算动力放大系数.

模型共截取10个声屏障节段，声屏障结构共计长度20 m，宽度间距12 m，高度7.75 m. 梁体材料选用C30，采用梁单元模拟；声屏障立柱材料选用Q345钢，采用梁单元模拟；声屏障铝合金复合吸声板及通透吸声板根据实际设计参数进行材料拟定，材料性能指标见表2和表3，采用板单元模拟.

8种不同开口形式的声屏障整体结构如图6、7所示.

表 2 铝合金复合吸声板的性能指标

Table 2. Performance indexes of aluminum alloy composite sound absorption board

指标名称	性能指标
降噪系数	≥ 0.7
隔声量	≥ 25 dB
面密度	≤ 40 kg/m²，且≥ 20 kg/m²
抗风压性能	≥ 8.0 kPa
抗冲击	符合《铁路声屏障声学构件技术要求和测试方法》（TB/T 3122—2010）
抗火性能	防火等级应满足《建筑材料及制品燃烧性能分级》（GB 8624—2012）规定的 B1 级及以上
防腐蚀	声屏障声学构件的金属部件的防腐蚀年限应 ≥ 25 a
抗变形性能	符合《铁路声屏障声学构件技术要求和测试方法》（TB/T 3122—2010）最大弹性挠度 ≤ L/100
耐候性能	符合《铁路声屏障声学构件技术要求和测试方法》（TB/T 3122—2010）
使用年限	≥ 25 a

下载: 导出CSV

| 显示表格

表 3 通透隔声板的性能指标

Table 3. Performance indexes of transparent sound insulation board

指标名称	性能指标
隔声量	≥ 25 dB
密度	≤ 1 200 kg/m³
透光率	透光率不应小于 90%，10 年内透光率下降为 10%
拉伸强度	≥ 70 MPa
弯曲强度	≥ 98 MPa
弹性模量	≥ 3 100 MPa
断裂伸长率	≥ 4%
防火性能	复合《建筑材料的燃烧等级分级》（GB 8624—2012）规定的 B1 级及以上
0～50 ℃ 以内线性热膨胀系数	≤ 0.000 07
允许最高长期使用温度	≤ 70 ℃
软化温度	≥ 110 ℃
抗冲击	符合《铁路声屏障声学构件技术要求和测试方法》（TB/T 3122—2010）
板厚	≥ 20 mm
使用年限	≥ 25 a

下载: 导出CSV

| 显示表格

图 6 不同顶部开口间距的双侧封闭式声屏障整体模型

Figure 6. Global model of the double-side closed sound barrier with different top opening spacings

下载: 全尺寸图片幻灯片

图 7 不同顶部覆盖长度的单侧封闭式声屏障整体模型

Figure 7. Global model of the single-side closed sound barrier with different top covering lengths

下载: 全尺寸图片幻灯片

结构约束关系上，立柱底部与梁体固结，立柱与声屏障板之间采用弹性约束模拟纵桥向橡胶连接作用，声屏障板与板之间释放部分端部约束模拟真实接触效果.

2.3 瑞利阻尼

振型是结构的一个重要动力特性，振型的数量和各阶振型对结构总体反应的贡献直接影响到结构地震反应的计算结果.

本文通过振型分解将多自由度体系的振动转化为单自由度体系振动的组合问题进行计算，模型结构的质量和刚度分布不均匀，振型分解反应谱法所需的振型数取振型参与质量达到总质量的90%时所需的振型数，8个模型所需振型数为93～101个. 若假设阻尼与质量矩阵和刚度矩阵的组合成比例，则可表示为

${{{\boldsymbol{c}}}}=\alpha {{{\boldsymbol{m}}}} + \beta {{{\boldsymbol{k}}}} \text{，}$

(1)

式中： ${{{\boldsymbol{c}}}}$ 为阻尼矩阵； $\alpha$ 和 $\beta$ 均为与频率相关的参数； ${{{\boldsymbol{m}}}}$ 和 ${{{\boldsymbol{k}}}}$ 分别为质量矩阵和刚度矩阵.

这种阻尼称为瑞利阻尼. 利用瑞利阻尼法公式计算得到各阶瑞利阻尼比为

$\frac{\alpha }{2 \omega } + \frac{\omega \beta }{2}=\xi \text{，}$

(2)

式中： $\omega$ 为模态对应频率； $\xi$ 为阻尼比.

依据钢结构抗震要求^[15-16]， $\xi$ 取0.02，相关参数 $\alpha$ 和 $\beta$ 是随频率变化的，用频率范围的下限和上限代入式（2），联立求解得到各个声屏障结构的 $\alpha$ 和 $\beta$ ，结果如表4.

各个声屏障结构的 $\alpha$ 和 $\beta$ 代入瑞利阻尼公式，计算得到声屏障结构各阶振型的阻尼比，用于动力计算.

表 4 各个声屏障结构的

$\alpha$ 和

$\beta$

Table 4. Values of

$\alpha$ and

$\beta$ of each sound barrier structure

结构形式	参数	开口间距/m
结构形式	参数	2	4	6	8
双侧封闭式声屏障	$\alpha$	0.46773	0.47596	0.48947	0.50614
双侧封闭式声屏障	$\beta$	0.00063	0.00060	0.00054	0.00048
单侧封闭式声屏障	$\alpha$	0.67421	0.55969	0.51430	0.42194
单侧封闭式声屏障	$\beta$	0.00034	0.00041	0.00051	0.00060

下载: 导出CSV

| 显示表格

2.4 风压时程函数输入

加载原则上，静力作用时，考虑最不利的受力情况，提取各位置脉动风压的峰值，按静力方式作用于声屏障结构，得到最大静力响应结果a；动力计算采用振型叠加法，利用前述瑞利阻尼法计算所得的每一阶振型的阻尼进行动力计算，动力计算分析采用CFD，取一个荷载子步为0.005 s动力时长共30 s，按各个测点分块，按2 m一个节间，根据时程递进，将脉动风压时程曲线施加于整个声屏障结构上得到静力响应同一测点的动力响应结果b. b/a得到结构动力放大系数.

3. 计算结果

不同开口形式的声屏障结构在立柱的位移、应力、弯矩、轴向力、水平力的峰值位置基本一致，最大位移位置主要分布在近轨部分的立柱顶部；最大应力、最大弯矩位置主要分布在近轨部分的立柱底部；立柱结构最大轴力位置分布在远轨部分的立柱底部；立柱结构最大水平力位置分布在近轨部分的立柱底部，以双侧顶部开口间距2 m的双侧封闭声屏障为例，静力动力计算结果示意如图8、9.

所有声屏障结构计算结果汇总见表5.

从计算结果来看，对于双侧封闭式声屏障，随着顶部开口间距的增大，响应减小，对于开口4、6 m内力变化影响不大，开口2 m的立柱动应力是开口8 m的立柱动应力的1.15倍，放大系数相差0.12，对于单侧封闭式声屏障中，覆盖的长度增加，响应增大，覆盖长度4～6 m后有较大变化，覆盖8 m的立柱动应力是覆盖2 m的立柱动应力的1.28倍，放大系数相差0.37.

图 8 双侧封闭顶部开口间距2 m声屏障立柱静力响应结果

Figure 8. Static responses of the double-side closed sound barrier columns with 2 m top opening spacing

下载: 全尺寸图片幻灯片

表 5 受力特征结果

Table 5. Force characteristic results

型式	类别	立柱底部应力/MPa	立柱顶部位移/mm	立柱弯矩/（kN•m）	轴向力/kN	水平力/kN
双侧封闭式顶部开口间距 2 m	动力作用	20.60	5.82	37.24	19.42	52.09
	放大系数	2.10	3.75	2.10	3.26	1.94
	静力作用	9.62	1.49	17.48	5.50	26.51
双侧封闭式顶部开口间距 4 m	动力作用	19.55	5.47	34.90	17.14	51.45
	放大系数	2.03	4.08	2.00	3.14	1.83
	静力作用	9.60	1.54	17.38	5.50	25.95
双侧封闭式顶部开口间距 6 m	动力作用	19.48	5.09	34.81	16.90	50.35
	放大系数	2.02	3.43	2.00	3.15	1.97
	静力作用	8.99	1.51	16.27	3.09	24.20
双侧封闭式顶部开口间距 8 m	动力作用	17.88	4.62	32.18	11.31	45.84
	放大系数	1.98	3.75	1.97	3.73	2.01
	静力作用	8.83	1.34	15.99	2.35	23.31
单侧封闭式顶部覆盖长度 2 m	动力作用	19.02	5.09	34.37	8.24	51.10
	放大系数	2.15	3.80	2.15	3.50	2.19
	静力作用	9.24	1.49	16.74	2.62	27.41
单侧封闭式顶部覆盖长度 4 m	动力作用	20.10	5.33	36.34	5.33	51.15
	放大系数	2.18	3.61	2.17	2.03	2.00
	静力作用	9.62	1.54	17.42	1.74	26.28
单侧封闭式顶部覆盖长度 6 m	动力作用	23.19	5.89	41.56	6.16	59.75
	放大系数	2.41	3.41	2.39	3.54	2.01
	静力作用	9.69	1.52	17.51	2.65	26.42
单侧封闭式顶部覆盖长度 8 m	动力作用	24.44	6.27	44.08	6.57	62.25
	放大系数	2.52	4.13	2.52	2.48	2.36
	静力作用	9.78	1.55	17.74	5.95	26.83

下载: 导出CSV

| 显示表格

图 9 双侧封闭式声屏障顶部开口间距2 m模型动力时程响应曲线结果

Figure 9. Dynamic response time-histories of the double-side closed sound barrier model with 2 m top opening spacing

下载: 全尺寸图片幻灯片

4. 结　论

1）立柱结构最大位移位置分布在近轨部分的立柱顶部；立柱结构最大弯矩位置分布在近轨部分的立柱底部；立柱结构最大轴力位置分布在远轨部分的立柱底部；立柱结构最大水平力位置分布在近轨部分的立柱底部；立柱结构最大应力位置分布在近轨部分的立柱底部.

2）双侧封闭式声屏障结构中，立柱最大弯矩、最大应力和放大系数随着顶部开口间距的增加有减小的趋势；同理，单侧封闭式声屏障中，立柱最大弯矩、最大应力和动力放大系数随着顶部覆盖程长度的增加有增大的趋势.

3）双侧封闭式声屏障中，最不利结构为顶部开口间距2 m的双侧封闭式声屏障结构，单侧封闭式声屏障中，最不利结构为顶部覆盖8 m的单侧封闭式声屏障结构. 两种结构形式不同，单侧封闭式声屏障内力变化对顶部覆盖长度更为敏感，且单侧封闭式引起的动力响应更大，可能是由于双侧封闭后，远轨侧同样受到了脉动风作用，近远轨侧脉动风的作用叠加减小了内力响应.

图 1 宜宾临港桥主梁截面

Figure 1. Main beam section of the Yibin Lingang Yangtze River Bridge

下载: 全尺寸图片幻灯片

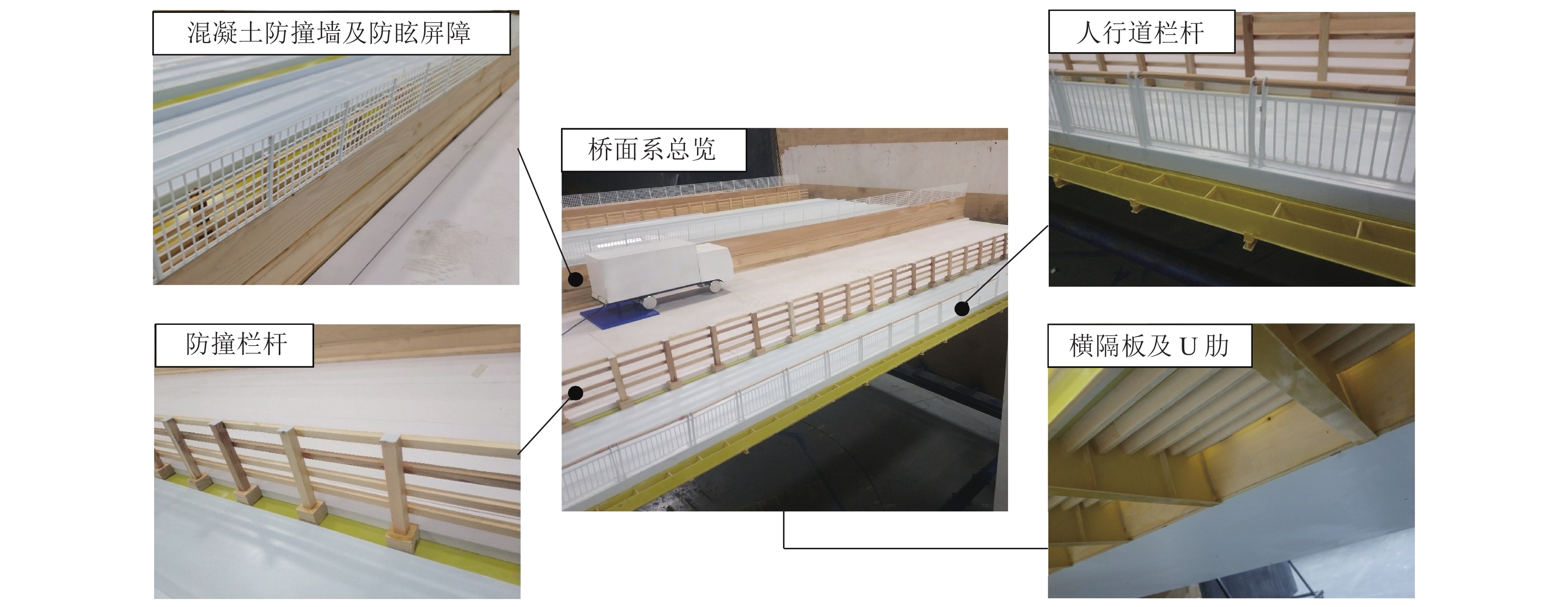

图 2 节段模型桥面系

Figure 2. Deck system of the section model

下载: 全尺寸图片幻灯片

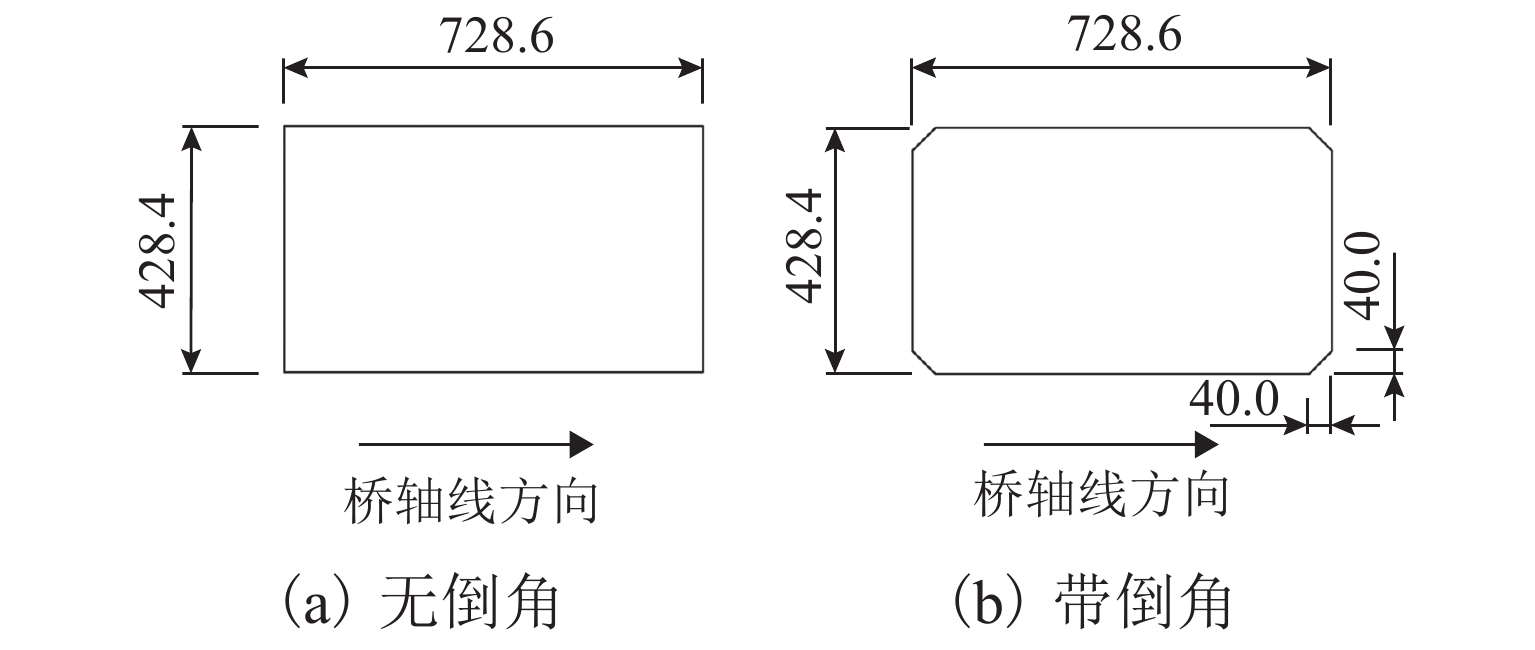

图 3 桥塔截面

Figure 3. Section of the bridge tower

下载: 全尺寸图片幻灯片

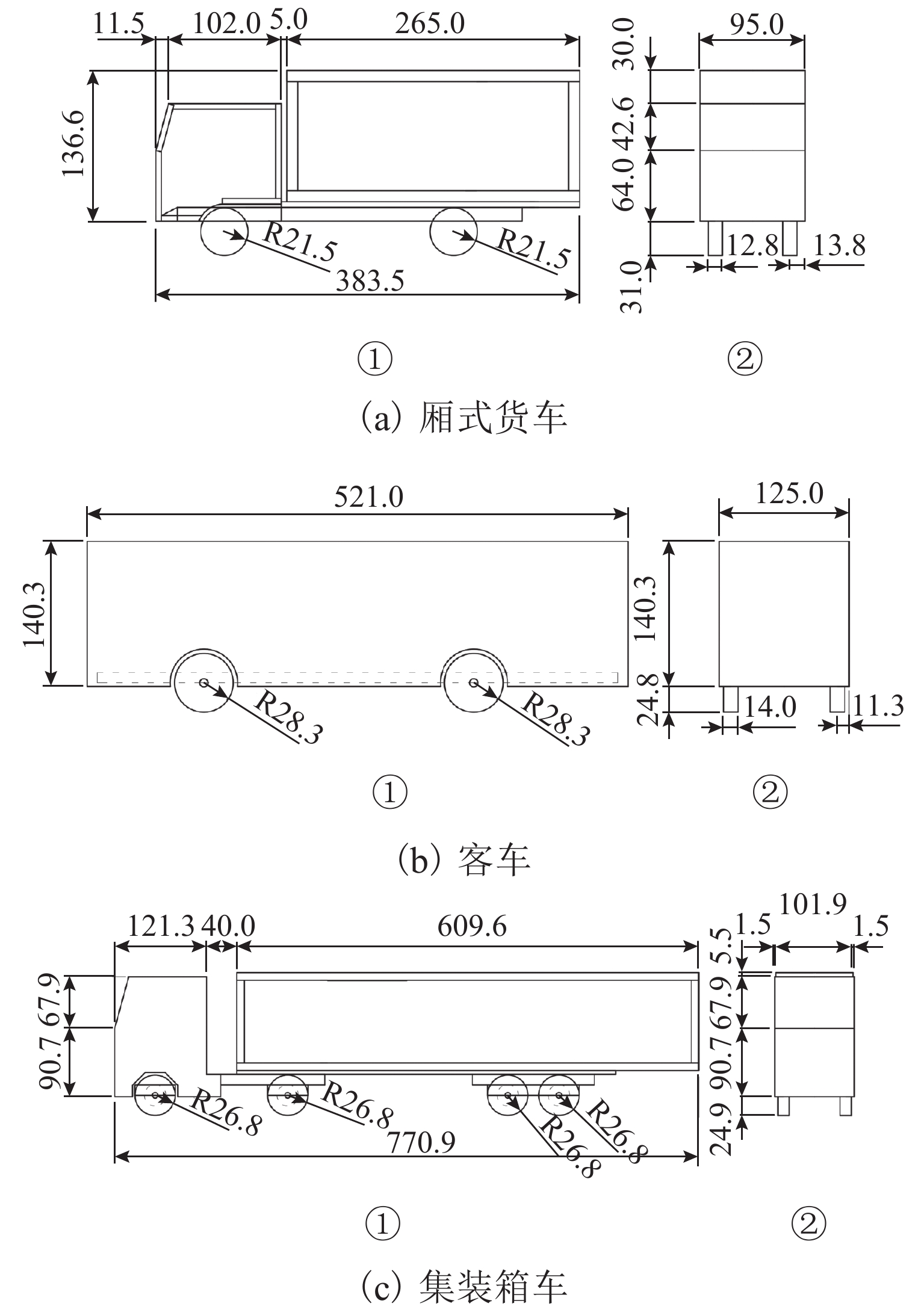

图 4 汽车模型尺寸

Figure 4. Dimensions of road vehicle model

下载: 全尺寸图片幻灯片

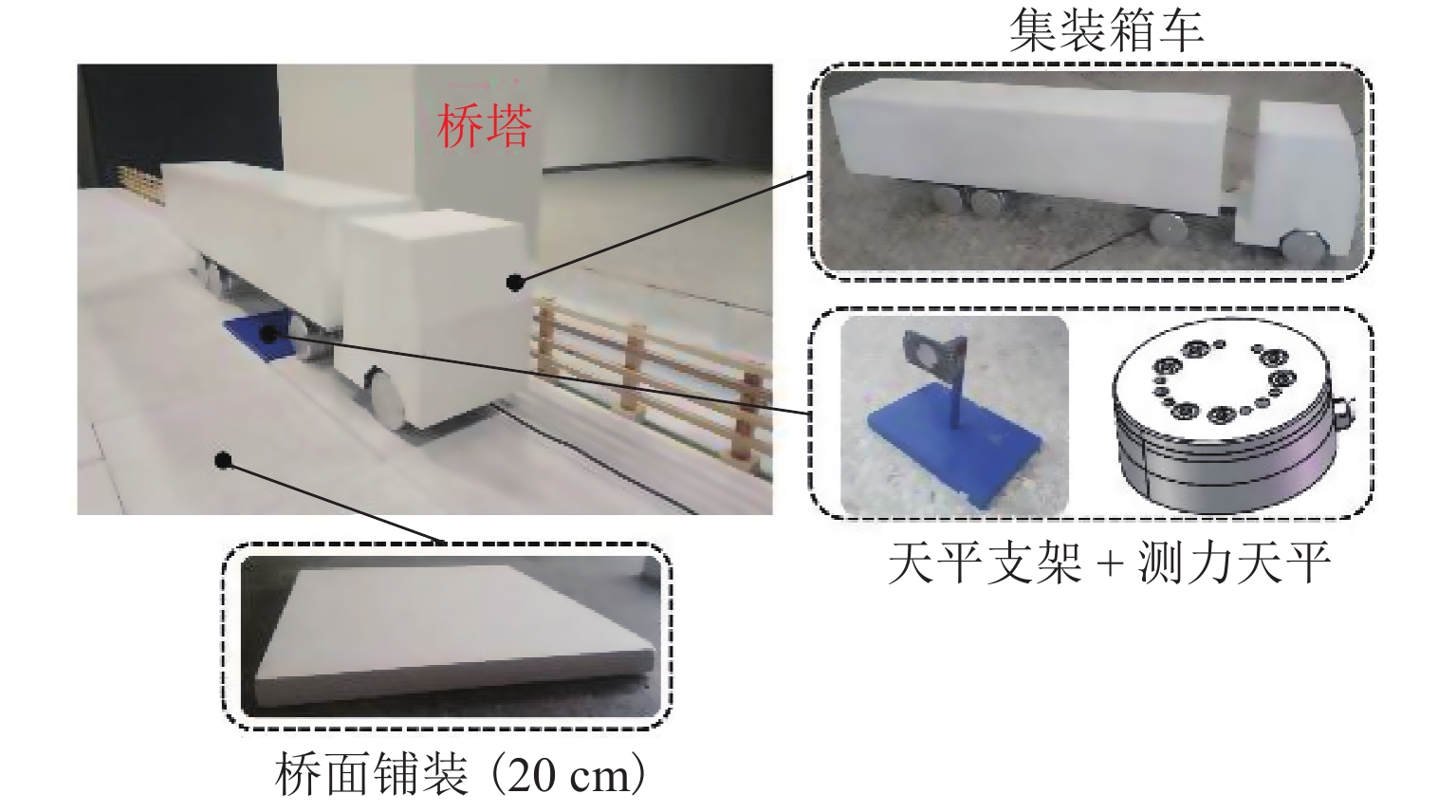

图 5 试验中的模型

Figure 5. Test model in the experiment

下载: 全尺寸图片幻灯片

图 6 工况布置

Figure 6. Test arragement

下载: 全尺寸图片幻灯片

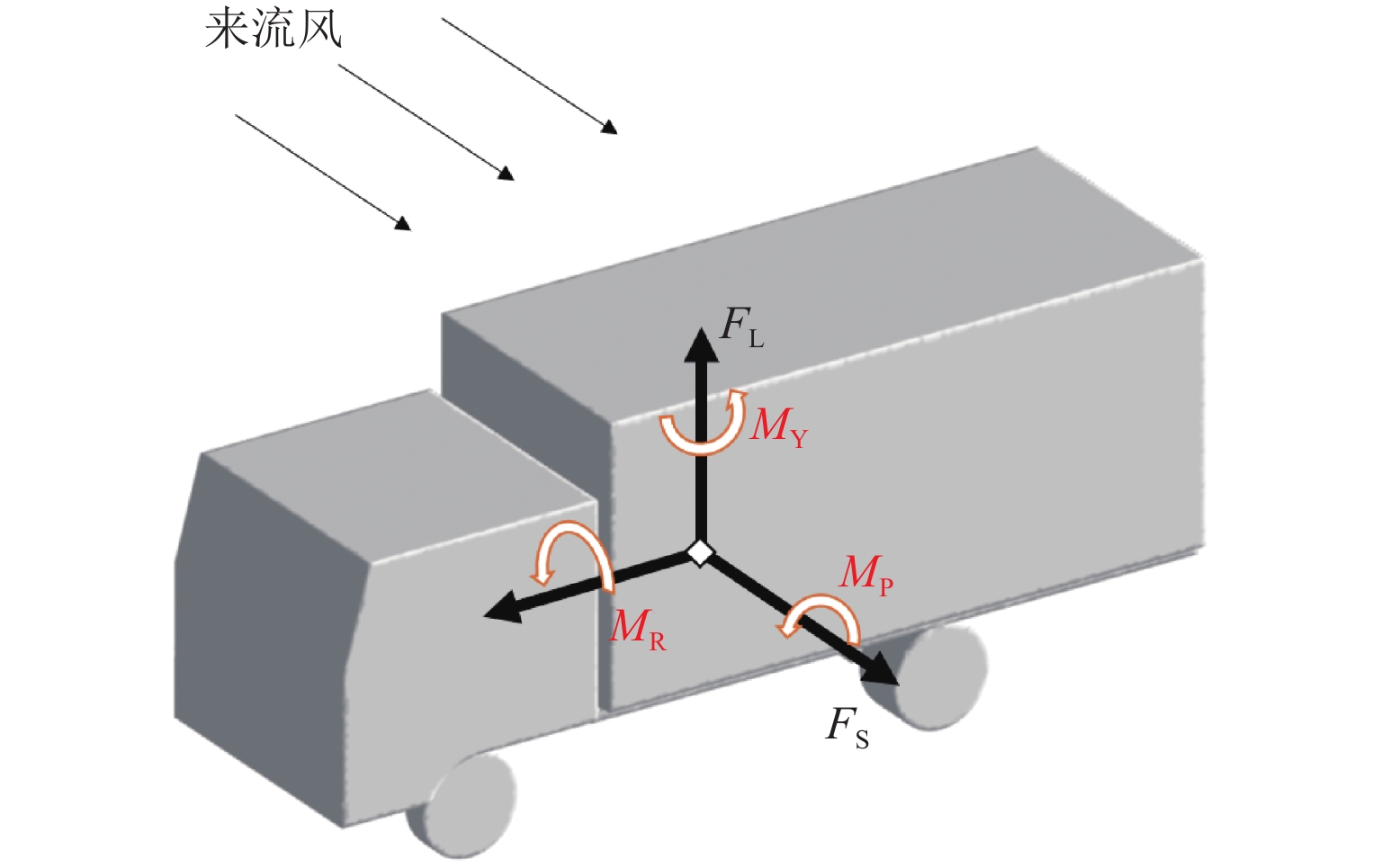

图 7 汽车五分力示意

Figure 7. Five-component force of the vehicle

下载: 全尺寸图片幻灯片

图 8 厢式货车过矩形截面桥塔时的气动力系数

Figure 8. Aerodynamic force coefficients of the van when passing the bridge tower with rectangular section

下载: 全尺寸图片幻灯片

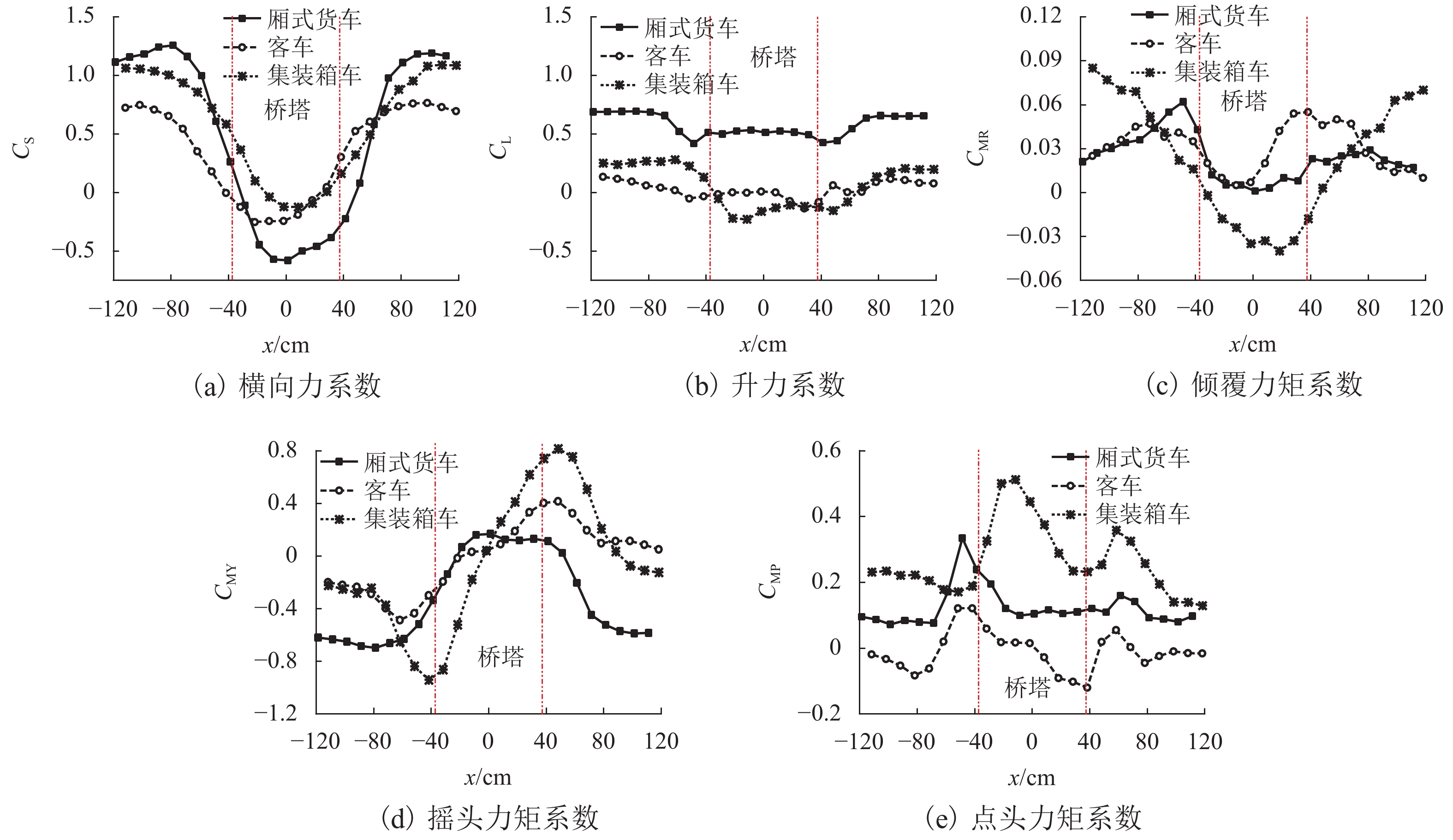

图 9 车辆类型对气动力系数的影响

Figure 9. Influence of the vehicle type on aerodynamic force coefficients

下载: 全尺寸图片幻灯片

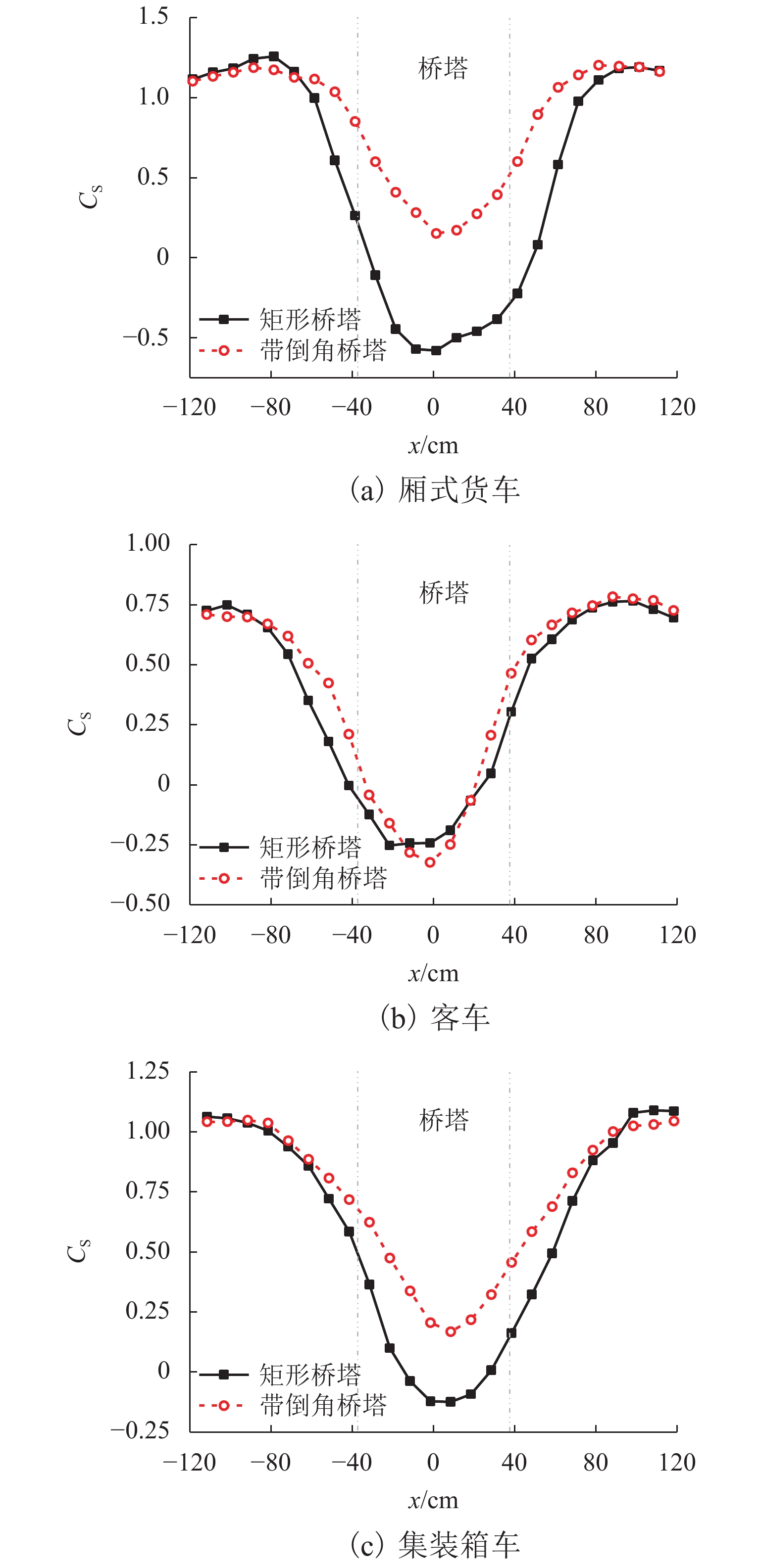

图 10 桥塔类型对横向力系数的影响

Figure 10. Influence of tower type on transverse force coefficient

下载: 全尺寸图片幻灯片

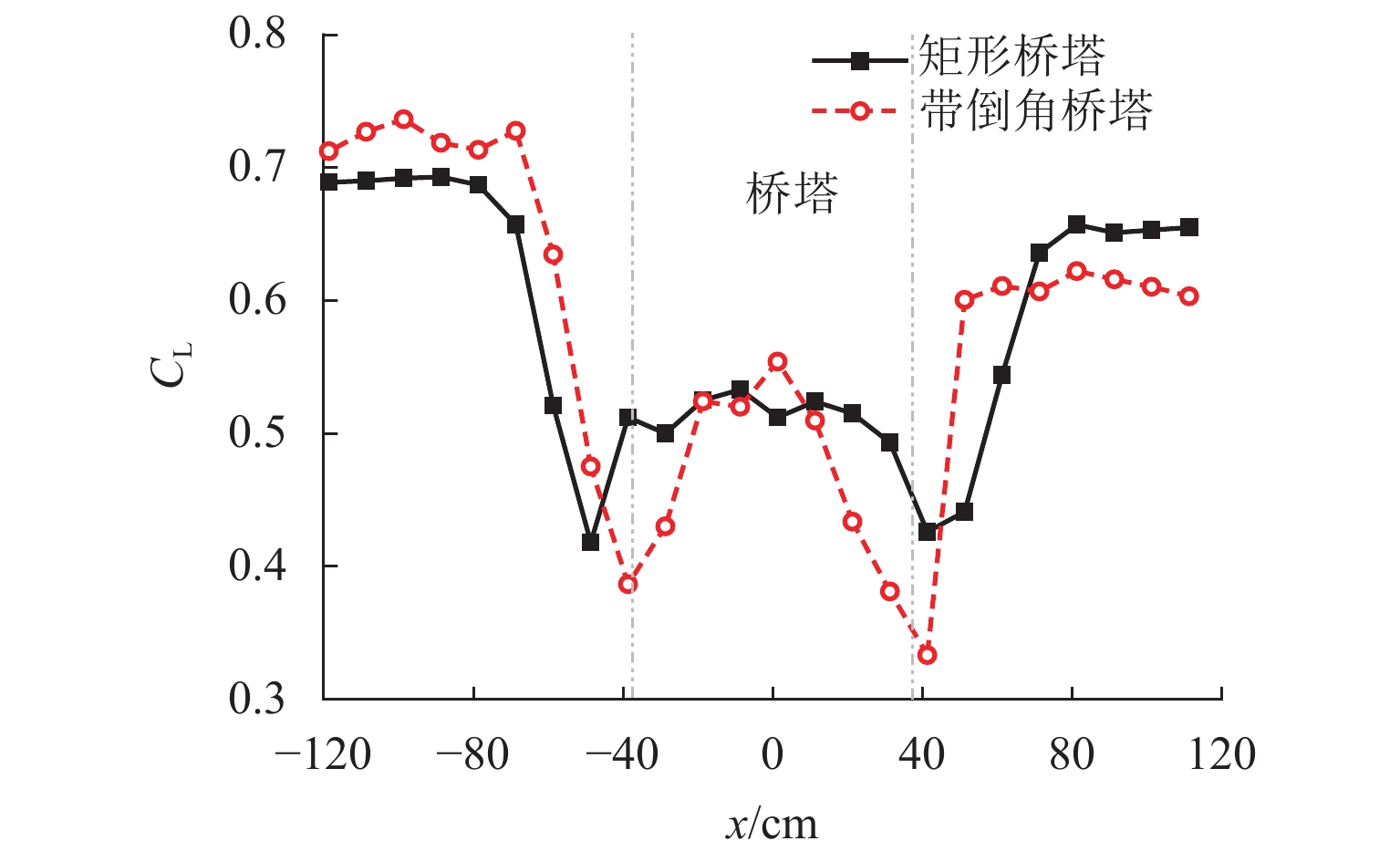

图 11 桥塔类型对升力系数的影响

Figure 11. Influence of tower type on lift force coefficient of the van

下载: 全尺寸图片幻灯片

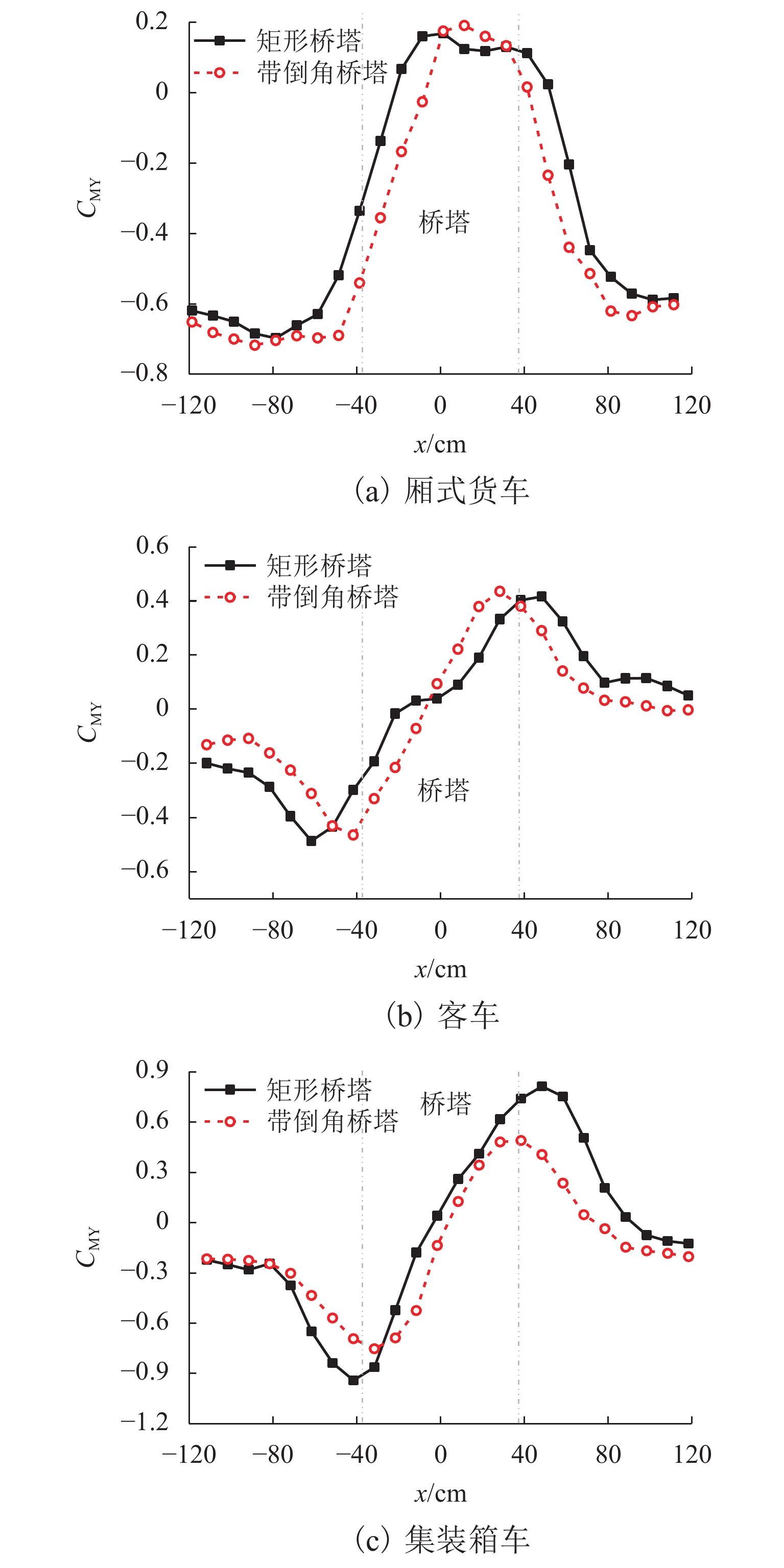

图 12 桥塔类型对摇头力矩系数的影响

Figure 12. Influence of tower section type on yawing moment coefficient

下载: 全尺寸图片幻灯片

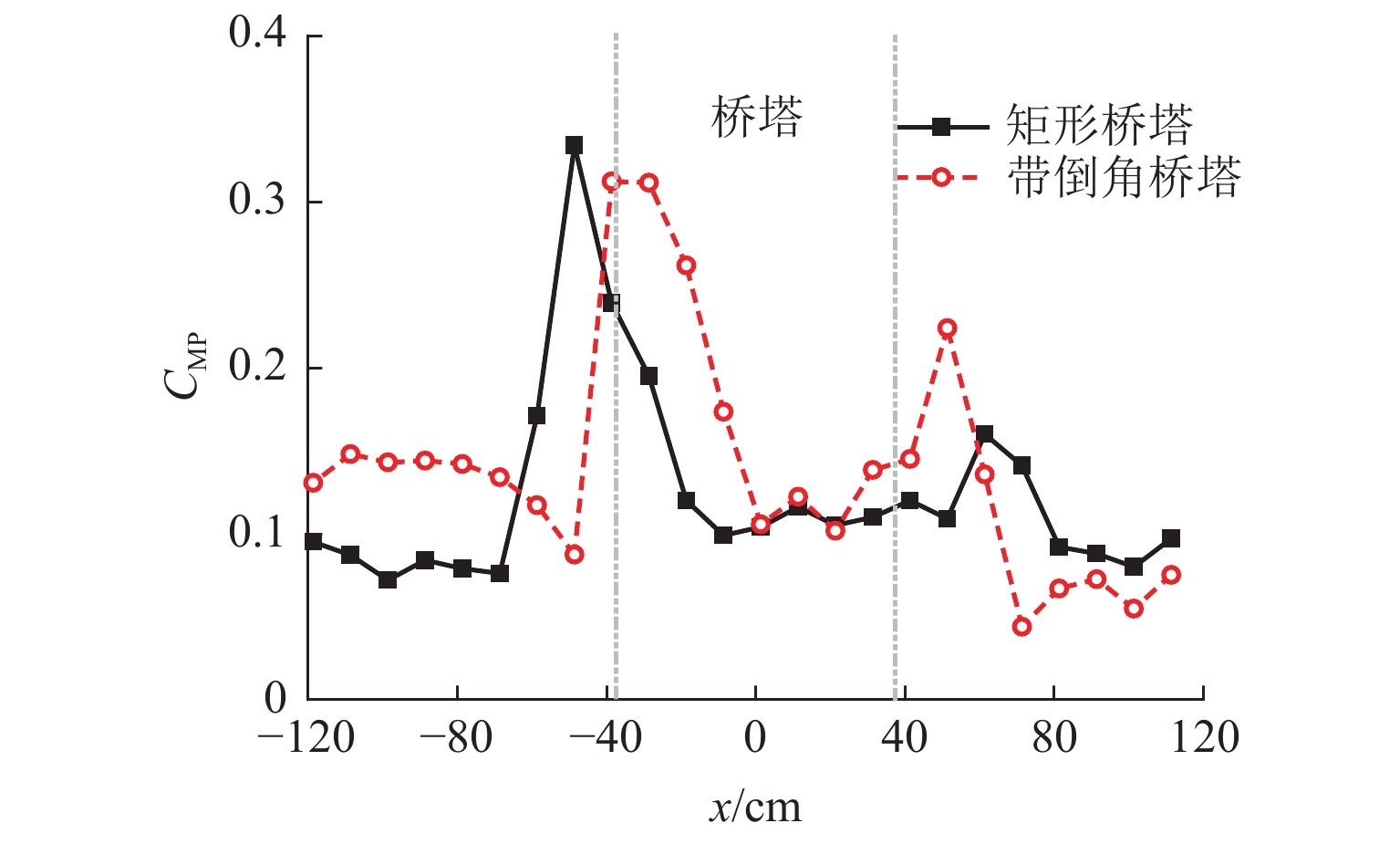

图 13 桥塔类型对点头力矩系数的影响

Figure 13. Influence of tower type on pitching moment coefficient of the van

下载: 全尺寸图片幻灯片

表 1 天平参数

Table 1. Parameters of the force mearing balance

参数名称取值

力量程/N ±50
力矩量程/（N·m） ±2
力精度/% 0.5
力矩精度/% 0.5
最大采样频率/kHz 1

下载: 导出CSV

参考文献(28)

[1]	黄林,廖海黎. 横向风作用下高速铁路车桥系统绕流特性分析[J]. 西南交通大学学报,2005,40(5): 585-590. doi: 10.3969/j.issn.0258-2724.2005.05.004 HUANG Lin, LIAO Haili. Analysis of flow characteristics around high-speed railway bridge-vehicle system under cross wind[J]. Journal of Southwest Jiaotong University, 2005, 40(5): 585-590. doi: 10.3969/j.issn.0258-2724.2005.05.004
[2]	葛玉梅,李永乐,何向东. 作用在车桥系统上风荷载的风洞试验研究[J]. 西南交通大学学报,2001,36(6): 612-616. doi: 10.3969/j.issn.0258-2724.2001.06.014 GE Yumei, LI Yongle, HE Xiangdong. Study on wind-induced loads of train-bridge system by wind tunnel test[J]. Journal of Southwest Jiaotong University, 2001, 36(6): 612-616. doi: 10.3969/j.issn.0258-2724.2001.06.014
[3]	BAKER C. J. The effect of high winds on vehicle behavior[C]//Proceeding of the International Symposium on Advances in Bridge Aerodynamics, Copenhagen: [s.n.], 1998: 278-282.
[4]	ZHOU Q, ZHU L D. Numerical and experimental study on wind environment at near tower region of a bridge deck[J]. Heliyon, 2020, 6(5): 1-9.
[5]	陈晓冬. 大跨桥梁侧风行车安全分析[D]. 上海: 同济大学, 2007.
[6]	冯晴. 侧风下桥墩及桥塔附近桥面风环境数值模拟研究[D]. 成都: 西南交通大学, 2015.
[7]	魏恩来. 桥塔及风屏障对桥面风环境和行车安全性的影响研究[D]. 成都: 西南交通大学, 2016.
[8]	CHARUVISIT S, KIMURA K, FUJINO Y. Effects of wind barrier on a vehicle passing in the wake of a bridge tower in cross wind and its response[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2004, 92(7/8): 609-639.
[9]	CHARUVISIT S, KIMURA K, FUJINO Y. Experimental and semi-analytical studies on the aerodynamic forces acting on a vehicle passing through the wake of a bridge tower in cross wind[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2004, 92(9): 749-780. doi: 10.1016/j.jweia.2004.04.001
[10]	WANG Y P, ZHANG Z Y, ZHANG Q W, et al. Dynamic coupling analysis of the aerodynamic performance of a Sedan passing by the bridge pylon in a crosswind[J]. Applied Mathematical Modelling, 2021, 89: 1279-1293. doi: 10.1016/j.apm.2020.07.003
[11]	ARGENTINI T, OZKAN E, ROCCHI D, et al. Cross-wind effects on a vehicle crossing the wake of a bridge pylon[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2011, 99(6/7): 734-740.
[12]	ROCCHI D, ROSA L, SABBIONI E, et al. A numerical-experimental methodology for simulating the aerodynamic forces acting on a moving vehicle passing through the wake of a bridge tower under cross wind[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2012, 104/105/106: 256-265.
[13]	WANG B, XU Y L, ZHU L D, et al. Crosswind effect studies on road vehicle passing by bridge tower using computational fluid dynamics[J]. Engineering Applications of Computational Fluid Mechanics, 2014, 8(3): 330-344. doi: 10.1080/19942060.2014.11015519
[14]	SALATI L, SCHITO P, ROCCHI D, et al. Aerodynamic study on a heavy truck passing by a bridge pylon under crosswinds using CFD[J]. Journal of Bridge Engineering, 2018, 23(9): 04018065.1-04018065.14.
[15]	李磊,朱乐东,徐幼麟. 厢式货车在桥塔区域的气动力特征研究[J]. 山西建筑,2009,35(33): 312-314. LI Lei, ZHU Ledong, XU Youlin. Study on the aerodynamic characteristic of van nearby bridge tower region[J]. Shanxi Architecture, 2009, 35(33): 312-314.
[16]	马学庆. 桥塔区域车桥系统气动性能数值模拟及行车安全性分析[D]. 长沙: 中南大学, 2012.
[17]	王达磊,陈艾荣,马如进. 风障对桥塔附近桥面汽车气动力特性的影响[J]. 工程力学,2013,30(10): 244-250. doi: 10.6052/j.issn.1000-4750.2012.10.0784 WANG Dalei, CHEN Airong, MA Rujin. Influence of wind barrier on aerodynamic characteristics of automobiles on bridge girder near pylon[J]. Engineering Mechanics, 2013, 30(10): 244-250. doi: 10.6052/j.issn.1000-4750.2012.10.0784
[18]	周记国,胡兆同,薛晓锋,等. 侧向风作用下车辆荷载突变效应的CFD模拟研究[J]. 公路交通科技,2015,32(1): 145-152. doi: 10.3969/j.issn.1002-0268.2015.01.024 ZHOU Jiguo, HU Zhaotong, XUE Xiaofeng, et al. Simulation of effect of sudden change of vehicle loads under cross wind by CFD method[J]. Journal of Highway and Transportation Research and Development, 2015, 32(1): 145-152. doi: 10.3969/j.issn.1002-0268.2015.01.024
[19]	XIANG H Y, LI Y L, CHEN S R, et al. A wind tunnel test method on aerodynamic characteristics of moving vehicles under crosswinds[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2017, 163: 15-23. doi: 10.1016/j.jweia.2017.01.013
[20]	WANG Y L, SAUL R. Wide cable-supported bridges for rail-cum-road traffic[J]. Structural Engineering International, 2020, 30(4): 551-559. doi: 10.1080/10168664.2020.1735980
[21]	BAKER C J, REYNOLDS S. Wind-induced accidents of road vehicles[J]. Accident Analysis & Prevention, 1992, 24(6): 559-575.
[22]	张景钰,张明金,李永乐,等. 高速铁路路堤-路堑过渡段复杂风场和列车气动效应风洞试验研究[J]. 工程力学,2019,36(1): 80-87. doi: 10.6052/j.issn.1000-4750.2017.09.0749 ZHANG Jingyu, ZHANG Mingjin, LI Yongle, et al. Wind tunnel test study on complex wind field and vehicle aerodynamic effects in embankment-cutting transition zone in high-speed railway[J]. Engineering Mechanics, 2019, 36(1): 80-87. doi: 10.6052/j.issn.1000-4750.2017.09.0749
[23]	CHEN N, LI Y L, WANG B, et al. Effects of wind barrier on the safety of vehicles driven on bridges[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2015, 143: 113-127. doi: 10.1016/j.jweia.2015.04.021
[24]	张田,郭薇薇,夏禾. 侧向风作用下车桥系统气动性能及风屏障的影响研究[J]. 铁道学报,2013,35(7): 102-106. doi: 10.3969/j.issn.1001-8360.2013.07.017 ZHANG Tian, GUO Weiwei, XIA He. Aerodynamic characteristics of vehicle-bridge system under crosswinds and effect of wind barriers[J]. Journal of the China Railway Society, 2013, 35(7): 102-106. doi: 10.3969/j.issn.1001-8360.2013.07.017
[25]	DORIGATTI F, STERLING M, ROCCHI D, et al. Wind tunnel measurements of crosswind loads on high sided vehicles over long span bridges[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2012, 107/108: 214-224. doi: 10.1016/j.jweia.2012.04.017
[26]	ZHU L D, LI L, XU Y L, et al. Wind tunnel investigations of aerodynamic coefficients of road vehicles on bridge deck[J]. Journal of Fluids and Structures, 2012, 30: 35-50. doi: 10.1016/j.jfluidstructs.2011.09.002
[27]	CARASSALE L, FREDA A, MARRÈ-BRUNENGHI M. Experimental investigation on the aerodynamic behavior of square cylinders with rounded corners[J]. Journal of Fluids and Structures, 2014, 44: 195-204. doi: 10.1016/j.jfluidstructs.2013.10.010
[28]	CAO Y, TAMURA T. Aerodynamic characteristics of a rounded-corner square cylinder in shear flow at subcritical and supercritical Reynolds numbers[J]. Journal of Fluids and Structures, 2018, 82: 473-491. doi: 10.1016/j.jfluidstructs.2018.07.012
