Review on Industrial Design of Urban Rail Vehicles in China
-
摘要:
从工业设计视角对城市轨道列车进行研究，有助于提高列车的安全性、舒适宜人性、美学和文化特性，使其成为提升城市形象的一张靓丽名片. 首先，结合相关标准，阐述了我国6类城市轨道列车的主要外形特征；然后，概括提出了城市轨道列车端车和中车车体造型设计、车体涂装设计时应重点考虑的共性约束因素和关键参数取值范围，总结给出了城市轨道列车外观设计的相关要点；接着，围绕司机室驾驶界面和客室旅客界面，对我国城市轨道列车车内环境设计研究进行了综述，明确了这两大界面设计各自研究的现状及侧重点；最后，对我国城市轨道列车工业设计领域的研究进行了总结和展望，指出应进一步加强列车-线路-人文多要素耦合理论与设计方法、列车车内空间及界面系统优化设计与综合评价技术和列车车内视觉环境评价与优化设计的研究.
Abstract:Studying urban rail vehicles from the perspective of industrial design helps to improve train comfortability, safety, aesthetics, and cultural characteristics, so as to promote the image of the cities. Firstly, the main shapes and characteristics of six types of typical urban rail vehicles in China are illustrated with the relevant standards. Then, the key points of exterior design are summarized including the general constraints and key parameter ranges that should be considered in the form design of leading vehicles, tail vehicles and middle vehicles, and car body coating design. Next, for the interior design including driving interface and passenger interface, the existing related literatures are reviewed and the status quo and focus of the two interfaces are clarified. Finally, the research on the industrial design of urban rail trains in China is summarized and forecasted from three following aspects: multi-element coupling design theory and methodology by considering the factors of vehicles, lines, and humanity, optimization design and comprehensive evaluation technology for both interior space and passenger interface as well as interior visual environment of the vehicles.
-
Key words:
- urban transportation /
- rail vehicle /
- industrial design /
- exterior design /
- interior design
-

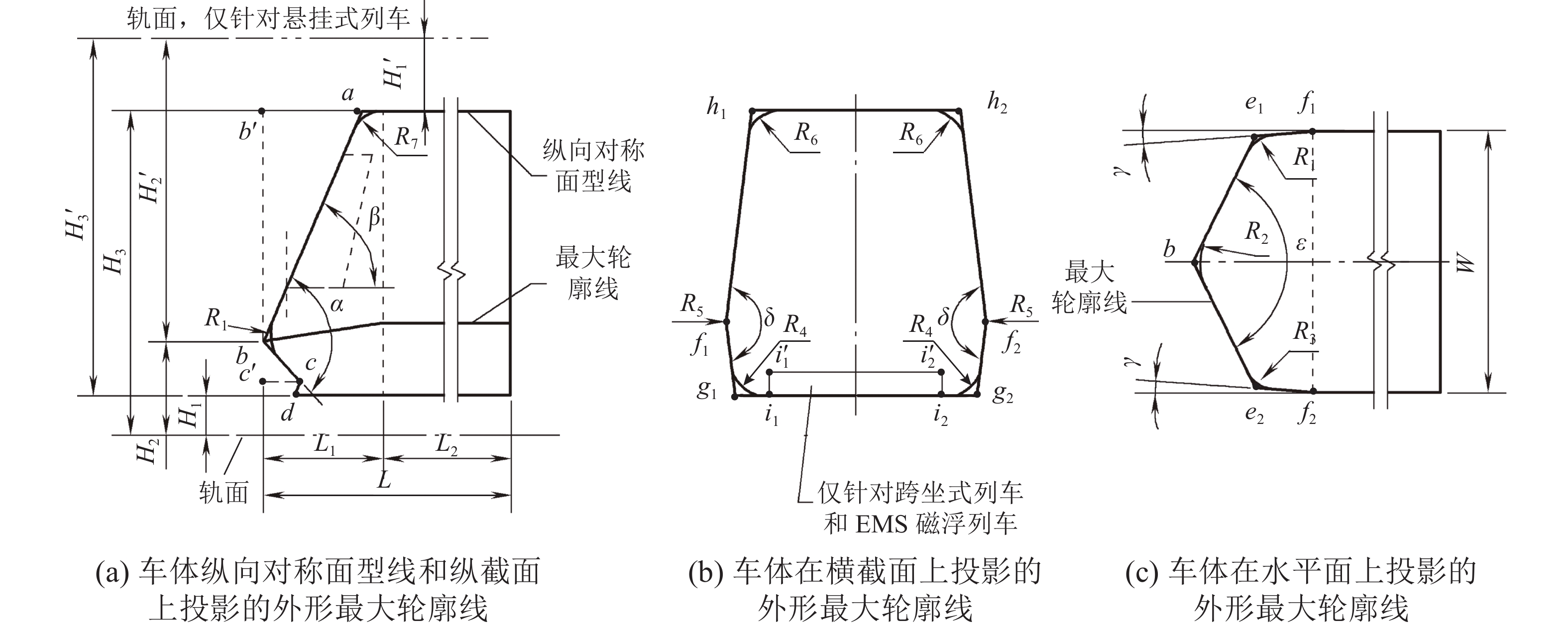

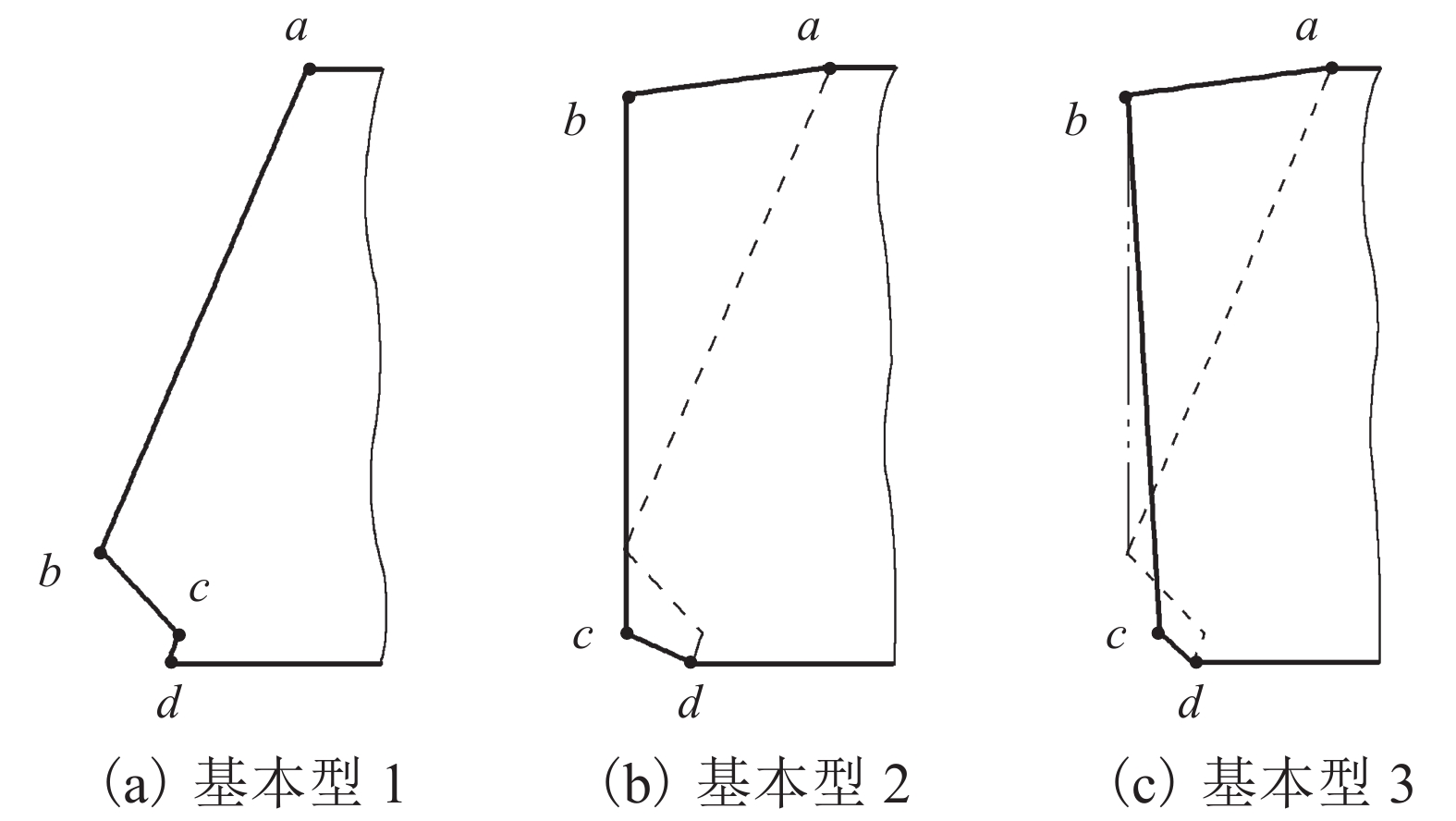

图 2 3种基本的城市轨道列车头部外形纵向对称面型线
Figure 2. Three basic outlines of longitudinal symmetrical surface for leading car of urban rail vehicles

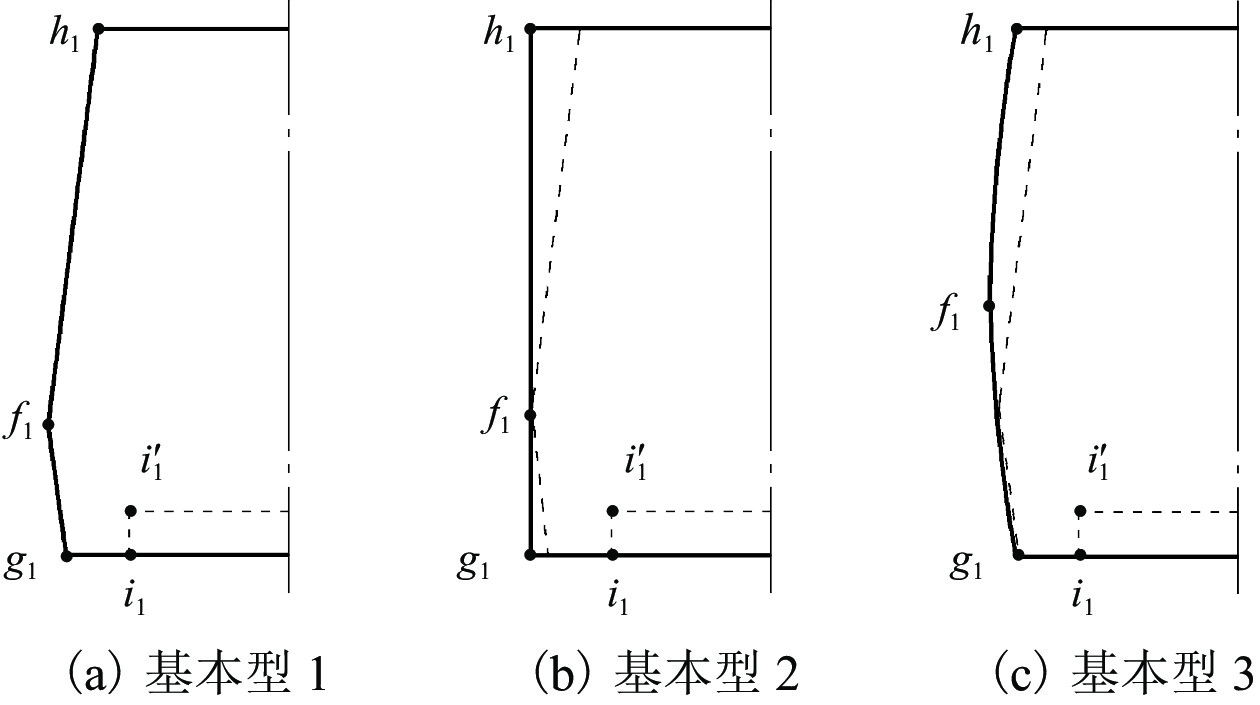

图 3 3种基本的城市轨道列车车体外形横截面型线
Figure 3. Three basic outlines of cross sections for urban rail vehicle body
表 1 我国6种类型城市轨道列车的主要外形、特征及对应的典型列车
Table 1. Main shapes, characteristics and corresponding typical vehicles for six types of urban rail vehicles in China
车辆类型 车体基本尺寸（长，宽，高）/m 典型车辆编组 单节车厢车门（单侧）/m 典型列车 端车 中车 端车 中车 地铁列
车[2,16-18]A 型 23.60，3.00，3.80 22.00，3.00，3.80 6 辆
或 8 辆5 对，
宽 1.30～1.40，高≥1.805 对，
宽 1.30～1.40，高≥1.80
B1 型
（受流器车）19.60，2.80，3.80 19.00，2.80，3.80 4、6 辆
或 8 辆4 对，
宽 1.30～1.40，高≥1.804 对，
宽 1.30～1.40，高≥1.80
B2 型
（受电弓车）19.60，2.80，3.81 190，2.80，3.81
轻轨列
车[2,19-20]4 轴车
（C-Ⅰ）19.80，2.60，3.70 1 辆 4 对，
宽≥1.30，
高≥1.806 轴车
（C-Ⅱ）11.60，2.60，3.70 7.20，2.60，3.70 2、4 辆
或 6 辆2 对，
宽≥1.30，
高≥1.80
8 轴车
（C-Ⅲ）11.60，2.60，3.70 7.20，2.60，3.70 3 辆 2 对，
宽≥1.30，
高≥1.801 对，
宽≥1.30，
高≥1.80
有轨电
车[2,7,21]单车型 12.50，（2.65 / 2.40），3.60 （6.00～12.50），
（2.65 / 2.40），3.603 辆
或 6 辆2 对，
宽≥1.30
（单门 0.80），
高≥1.851～2 对，
宽≥1.30
（单门 0.80），
高≥1.85
浮车型 （5.00～7.00），
（2.65 / 2.40），3.60（6.00～9.00），
（2.65 / 2.40），
3.60（长）；（3.00～.006），
（2.65/ 2.40），
3.70（短）5 辆
或 7 辆1～2 对，
宽≥1.30
（单门 0.80），
高≥1.850～2 对，
宽≥1.30
（单门 0.80），
高≥1.85
铰接型 4.80，（2.65 / 2.40），3.60 6.50，（2.65 / 2.40），3.60 4～9 辆 1 对，
宽≥1.30，
高≥1.851 对，
宽≥1.30，
高≥1.85
有轨电
车[2,7,21]组合型 4.80，（2.65 / 2.40），3.60 6.50，（2.65 / 2.40），3.60 3 辆 2 对，
宽≥1.30，
高≥1.852 对，
宽≥1.30，
高≥1.85
导轨式胶轮
电车8.50，2.20，2.95 8.00，2.20，2.95 3～6 辆 1 对，
宽≥1.30，
高≥1.851 对，
宽≥1.30，
高≥1.85
磁浮列
车[2,22-24,27]电磁悬浮（EMS） 27.20，3.70，4.20
（高速）或15.00，3.00，3.70
（中低速）24.80，3.70，4.20
（高速）或14.00，3.00，3.70
（中低速）4～10 辆 1～3 对，
宽≥ 0.90，
高≥1.95
（高速）或
宽≥1.30，
高≥1.80
（中低速）1～3 对，
宽≥ 0.90，
高≥1.95
（高速）或
宽≥1.30，
高≥1.80
（中低速）
电动悬浮（EDS）
单轨列
车[2,25,28]跨坐式列车 14.80，2.90，5.30 13.90，2.90，5.30 4～6 辆 2 对，
宽≥1.30，
高≥1.802 对，
宽≥1.30，
高≥1.80
非对称钢轮-钢轨型（悬挂式
列车）1～2 辆
“工”字轨道梁悬挂型（悬挂式列车） 3 辆
非对称悬挂胶轮型（悬挂式
列车）2 辆
SAFEGE 型（悬挂式列车） 2～3 辆
自动导向
轨道列
车[26,29]中央导向型（中央/中央沟） （11.00～13.00），（2.65～2.85），
（3.30～3.70）1 辆
或多辆≥ 2 对，
宽≥1.90，
高≥1.96≥ 2 对，
宽≥1.90，
高≥1.96
两侧导向型 （12.00～13.50），（2.00～3.20），
（3.65～3.75）
下载: 导出CSV
-
[1] 中华人民共和国建设部. 城市公共交通常用名词术语: GB 5655—1999[S]. 北京: 中国标准出版社, 1999. [2] 中华人民共和国建设部. 城市公共交通分类标准: CJJ/T 114—2007[S]. 北京: 中国建筑工业出版社, 2007. [3] 中华人民共和国住房和城乡建设部. 城市轨道交通技术规范: GB 50490—2009[S]. 北京: 中国建筑工业出版社, 2009. [4] 翟婉明,赵春发. 现代轨道交通工程科技前沿与挑战[J]. 西南交通大学学报,2016,51(2): 209-226. doi: 10.3969/j.issn.0258-2724.2016.02.001ZHAI Wanming, ZHAO Chunfa. Frontiers and challenges of sciences and technologies in modern railway engineering[J]. Journal of Southwest Jiaotong University, 2016, 51(2): 209-226. doi: 10.3969/j.issn.0258-2724.2016.02.001 [5] 魏际刚, 李曜坤. 从战略高度重视工业设计产业发展[EB/OL]. [2018-01-19]. https://www.drc.gov.cn/Doc View.aspx?chnid=1&leafid=224&docid=2895409. [6] 向泽锐,徐伯初,支锦亦. 中国高速列车工业设计研究综述与展望[J]. 铁道学报,2013,35(12): 9-18. doi: 10.3969/j.issn.1001-8360.2013.12.002XIANG Zerui, XU Bochu, ZHI Jinyi. Review and prospect of research of industrial design of high-speed train in China[J]. Journal of the China Railway Society, 2013, 35(12): 9-18. doi: 10.3969/j.issn.1001-8360.2013.12.002 [7] 向泽锐. 现代有轨电车车身造型设计研究[D]. 成都: 西南交通大学, 2009. [8] 曾晨,支锦亦,向泽锐,等. 一种适用于成都市内旅游线的悬挂式单轨车造型设计[J]. 包装工程,2016,37(8): 126-129,177.ZENG Chen, ZHI Jinyi, XIANG Zerui, et al. Form design of suspended monorail vehicle for tourist route of Chengdu[J]. Packaging Engineering, 2016, 37(8): 126-129,177. [9] STRIBERSKY A, MOSER F, RULKA W. Structural dynamics and ride comfort of a rail vehicle system[J]. Advances in Engineering Software, 2002, 33(7/8/9/10): 541-552. [10] SHINOMIYA A. Recent researches of human science on railway systems[J]. Quarterly Report of RTRI, 2002, 43(2): 54-57. doi: 10.2219/rtriqr.43.54 [11] JIN M J, HAN S W. Factor analysis for improvement of convenience and safety in the interior design of subway trains[J]. IEEE Transactions on Applied Superconductivity, 2007, 10(6): 779-785. [12] WARDMAN M, MURPHY P. Passengers’ valuations of train seating layout,position and occupancy[J]. Transportation Research Part A:Policy and Practice, 2015, 74: 222-238. doi: 10.1016/j.tra.2015.01.007 [13] GROENESTEIJN L, HIEMSTRA-VAN MASTRIGT S, GALLAIS C, et al. Activities,postures and comfort perception of train passengers as input for train seat design[J]. Ergonomics, 2014, 57(8): 1154-1165. doi: 10.1080/00140139.2014.914577 [14] THOREAU R, HOLLOWAY C, BANSAL G, et al. Train design features affecting boarding and alighting of passengers[J]. Journal of Advanced Transportation, 2016, 50(8): 2077-2088. doi: 10.1002/atr.1446 [15] 中国土木工程学会. 市域快速轨道交通设计规范: T/CCES 2—2017[S]. 北京: 中国建筑工业出版社, 2017. [16] 中华人民共和国住房和城乡建设部. 地铁设计规范: GB 50157—2013[S]. 北京: 中国建筑工业出版社, 2014. [17] 中华人民共和国国家质量监督检验检疫总局. 地铁车辆通用技术条件: GB/T 7928—2003[S]. 北京: 中国标准出版社, 2004. [18] 住房和城乡建设部. 地铁限界标准: CJJ/T 96—2018[S]. 北京: 中国建筑工业出版社, 2019. [19] 中华人民共和国建设部. 轻轨交通车辆通用技术条件: CJ/T 5021—1995[S]. 北京: 中国标准出版社, 1996. [20] 中华人民共和国国家质量监督检验检疫总局, 中国国家标准化管理委员会. 城市轻轨交通铰接车辆通用技术条件: GB/T 23431—2009[S]. 北京: 中国标准出版社, 2009. [21] 中华人民共和国住房和城乡建设部. 低地板有轨电车车辆通用技术条件: CJ/T 417—2012[S]. 北京: 中国标准出版社, 2013. [22] 中华人民共和国住房和城乡建设部. 高速磁浮交通车辆通用技术条件: CJ/T 367—2011[S]. 北京: 中国标准出版社, 2011. [23] 中华人民共和国住房和城乡建设部. 中低速磁浮交通车辆通用技术条件: CJ/T 375—2011[S]. 北京: 中国标准出版社, 2012. [24] 中华人民共和国住房和城乡建设部. 中低速磁悬浮交通运行控制技术规范: CJJ/T 255—2017[S]. 北京: 中国建筑工业出版社, 2017. [25] 中华人民共和国住房和城乡建设部. 跨座式单轨交通车辆通用技术条件: CJ/T 287—2008[S]. 北京: 中国标准出版社, 2008. [26] 中华人民共和国住房和城乡建设部. 自动导向轨道交通设计标准: CJJ/T 277—2018[S]. 北京: 中国建筑工业出版社, 2018. [27] 江浩,连级三. 磁悬浮列车在世界上的发展与展望[J]. 铁道学报,1991,13(2): 95-101. doi: 10.3321/j.issn:1001-8360.1991.02.013JIANG Hao, LIAN Jisan. Development and prospect of maglev train in the world[J]. Journal of the China Railway Society, 1991, 13(2): 95-101. doi: 10.3321/j.issn:1001-8360.1991.02.013 [28] 李芾,许文超,安琪. 悬挂式单轨车的发展及其现状[J]. 机车电传动,2014(2): 16-20,76.LI Fu, XU Wenchao, AN Qi. Development and current status of suspended monorail vehicle[J]. Electric Drive for Locomotives, 2014(2): 16-20,76. [29] 许文超,李芾,黄运华. 城市轻轨车辆走行部技术综述[J]. 城市轨道交通研究,2015,18(1): 118-122,128.XU Wenchao, LI Fu, HUANG Yunhua. Overview of urban light rail vehicle bogie technology[J]. Urban Mass Transit, 2015, 18(1): 118-122,128. [30] 徐德新. 城市轨道交通车辆最高运行速度的选择[J]. 铁道工程学报,2008,25(2): 97-99. doi: 10.3969/j.issn.1006-2106.2008.02.024XU Dexin. Choice of maximum running speed of vehicles for urban mass transit[J]. Journal of Railway Engineering Society, 2008, 25(2): 97-99. doi: 10.3969/j.issn.1006-2106.2008.02.024 [31] DING S S, LI Q, TIAN A Q, et al. Aerodynamic design on high-speed trains[J]. Acta Mechanica Sinica, 2016, 32(2): 215-232. doi: 10.1007/s10409-015-0546-y [32] 粱习锋,张健. 工业造型和空气动力学在流线型列车外形设计中的应用[J]. 铁道车辆,2002,40(7): 5-7,1. doi: 10.3969/j.issn.1002-7602.2002.07.002LIANG Xifeng, ZHANG Jian. Application of industrial visual design and aerodynamics in streamlined train contour design[J]. Rolling Stock, 2002, 40(7): 5-7,1. doi: 10.3969/j.issn.1002-7602.2002.07.002 [33] 张建润,周立,孙庆鸿,等. 地铁列车车头绕流场的仿真计算与分析[J]. 铁道机车车辆,2008,28(2): 43-47. doi: 10.3969/j.issn.1008-7842.2008.02.012ZHANG Jianrun, ZHOU Li, SUN Qinghong, et al. Simulated calculation of distributing of air flow around metro train head and its design analysis[J]. Railway Locomotive & Car, 2008, 28(2): 43-47. doi: 10.3969/j.issn.1008-7842.2008.02.012 [34] 姚曙光,许平. 国产磁浮列车外形气动性能分析[J]. 铁道机车车辆,2007,27(3): 33-34,69. doi: 10.3969/j.issn.1008-7842.2007.03.012YAO Shuguang, XU Ping. Aerodynamic shape optimization of domestic maglev train[J]. Railway Locomotive & Car, 2007, 27(3): 33-34,69. doi: 10.3969/j.issn.1008-7842.2007.03.012 [35] 余俊. 铁路旅客列车涂装现状及建议[J]. 机车车辆工艺,2012(3): 14-15. doi: 10.3969/j.issn.1007-6034.2012.03.005YU Jun. Present situation and suggestion of railway passenger train coating[J]. Locomotive & Rolling Stock Technology, 2012(3): 14-15. doi: 10.3969/j.issn.1007-6034.2012.03.005 [36] 荣 歆,向泽锐,支锦亦. 设计传承:基于视觉动力学的轨道车辆外观与涂装设计研究[J]. 南京艺术学院学报(美术与设计),2018(6): 173-177.RONG Xin, XIANG Zerui, ZHI Jinyi. Design inheritance:Exterior and painting design of Chinese rail vehicle based on visual dynamics[J]. Journal of Nanjing Arts Institute (Fine Arts & Design), 2018(6): 173-177. [37] 时新,郭园. 跨座式单轨列车外观形式视觉效应建构研究[J]. 包装工程,2011,32(8): 23-25,37.SHI Xin, GUO Yuan. Visual effects construction on the form of straddle-type monorail train[J]. Packaging Engineering, 2011, 32(8): 23-25,37. [38] 支锦亦. 铁路客车外观色彩设计探讨[J]. 中国铁路,2007(3): 66-69. doi: 10.3969/j.issn.1001-683X.2007.03.019 [39] XIANG Z R, ZHI J Y, HUANG J H, et al. A systematic approach for streamlined head form design and evaluation of Chinese high-speed train[J]. International Journal of Rail Transportation, 2019, 7(2): 117-139. doi: 10.1080/23248378.2018.1501776 [40] 唐珊. 地域文化视域下的徐州地铁造型设计研究[J]. 包装工程,2019,40(22): 136-141.TANG Shan. Xuzhou metro modeling design from the perspective of regional culture[J]. Packaging Engineering, 2019, 40(22): 136-141. [41] 陈香,吴剑斌. 基于可拓语义分析的有轨电车造型设计研究[J]. 机械设计,2018,35(3): 119-123.CHEN Xiang, WU Jianbin. Tramcar modeling design based on extension semantic analysis[J]. Journal of Machine Design, 2018, 35(3): 119-123. [42] International Union of Railways. Layout of drivers cabs in locomotives rail cars, multiple-unit trains and driving trailers: UIC 651—2002 [S]. Paris: UIC, 2002. [43] 国家铁路局. 铁路机车车辆驾驶人员健康检查规范: TB/T 3091—2019[S]. 北京: 中国铁道出版社, 2019. [44] 郭北苑. 高速列车驾驶界面人因适配性设计理论于方法研究[D]. 北京: 北京交通大学, 2010. [45] 姚曙光,邢艺,邓雯苑,等. 列车司机室操控台系统结构和布局参数的优化设计[J]. 中国铁道科学,2016,37(4): 102-107. doi: 10.3969/j.issn.1001-4632.2016.04.16YAO Shuguang, XING Yi, DENG Wenyuan, et al. Optimization design on structure and layout parameters of operation console system in driver's cab of train[J]. China Railway Science, 2016, 37(4): 102-107. doi: 10.3969/j.issn.1001-4632.2016.04.16 [46] 陈德钧,方卫宁,秦永贞,等. 轨道车辆司机操纵台人机界面布局优化模型与算法[J]. 铁道学报,2014,36(11): 40-47. doi: 10.3969/j.issn.1001-8360.2014.11.009CHEN Dejun, FANG Weining, QIN Yongzhen, et al. Optimizing model and algorithm for human-machine interface layout of metro train driver’s desk[J]. Journal of the China Railway Society, 2014, 36(11): 40-47. doi: 10.3969/j.issn.1001-8360.2014.11.009 [47] 郭孜政,李永建,马国忠,等. 动车组控制界面色彩匹配对识别效率的影响[J]. 铁道学报,2012,34(2): 27-31. doi: 10.3969/j.issn.1001-8360.2012.02.004GUO Zizheng, LI Yongjian, MA Guozhong, et al. Influence of color-matching of EMU control interface on recognition efficiency[J]. Journal of the China Railway Society, 2012, 34(2): 27-31. doi: 10.3969/j.issn.1001-8360.2012.02.004 [48] 谷绪地,方卫宁,李东波,等. 动车组列车司机室照明反射眩光分析及照明方案设计[J]. 照明工程学报,2017,28(1): 83-88.GU Xudi, FANG Weining, LI Dongbo, et al. Analysis of reflected glare in EMU driver’s cab and lighting design[J]. China Illuminating Engineering Journal, 2017, 28(1): 83-88. [49] 姜良奎,胡华鑫. 基于CATIA的地铁列车司机室人机工程仿真试验分析[J]. 现代城市轨道交通,2017(5): 12-15.JIANG Liangkui, HU Huaxin. Analysis of simulation and test on CATIA based metro train cab ergonomics[J]. Modern Urban Transit, 2017(5): 12-15. [50] 高楠,贺白涛,王金霞. 基于IC. IDO的司机室人机工程学设计[J]. 电力机车与城轨车辆,2016,39(2): 11-16.GAO Nan, HE Baitao, WANG Jinxia. Ergonomicl design of cab based on IC. IDO[J]. Electric Locomotives & Mass Transit Vehicles, 2016, 39(2): 11-16. [51] 中华人民共和国国家质量监督检验检疫总局, 中国国家标准化管理委员会. 机车司机室布置规则: GB/T 6769—2016[S]. 北京: 中国标准出版社, 2017. [52] 中华人民共和国国家质量监督检验检疫总局, 中国国家标准化管理委员会. 机车司机室 第1部分: 瞭望条件: GB/T 5914.1—2015[S]. 北京: 中国标准出版社, 2016. [53] 中华人民共和国铁道部. 动车司机座椅: TB 3264—2011 [S]. 北京: 中国铁道出版社, 2011. [54] CEN-CENELEC Management Centre. Railway applications – Fire protection of railway vehicles – Part 4: Fire safety requirements of railway rolling stock design: EN 45545-4[S]. Brussels: CEN-CENELEC, 2013. [55] 姜良奎,向泽锐,刘峰. 无辅助抓握件地铁车内扶手布置设计研究[J]. 包装工程,2017,38(2): 15-20.JIANG Liangkui, XIANG Zerui, LIU Feng. Layout design of handrails without assistive handles for metro vehicles[J]. Packaging Engineering, 2017, 38(2): 15-20. [56] 魏峰,徐伯初,支锦亦,等. 地铁客室乘坐设备人机功能尺寸设计[J]. 西南交通大学学报,2018,53(4): 865-872. doi: 10.3969/j.issn.0258-2724.2018.04.027WEI Feng, XU Bochu, ZHI Jinyi, et al. Man-machine functional dimension design of riding equipment in subway passenger compartments[J]. Journal of Southwest Jiaotong University, 2018, 53(4): 865-872. doi: 10.3969/j.issn.0258-2724.2018.04.027 [57] 曹志伟,李娟. 轨道车辆座椅舒适度评价方法及研究展望[J]. 包装工程,2017,38(2): 21-25.CAO Zhiwei, LI Juan. Evaluation methods and research prospects for rail vehicle seating comfort[J]. Packaging Engineering, 2017, 38(2): 21-25. [58] 吴霞,饶润南,李鹏飞. 地铁吊环拉手的人机关系研究[J]. 电力机车与城轨车辆,2013,36(3): 74-76. doi: 10.3969/j.issn.1672-1187.2013.03.021 [59] PENG Y, XU T, HOU L, et al. An investigation of dynamic responses and head injuries of standing subway passengers during collisions[J]. Applied Bionics and Biomechanics, 2018, 2018: 1096056.1-1096056.13. [60] GUO B Y, GAN W D, FANG W N. Using hand grip force as a correlate of longitudinal acceleration comfort for rapid transit trains[J]. Sensors, 2015, 15（7）: 15755-115771. [61] XIANG Z R, ZHI J Y, DONG S Y, et al. The impacts of ergonomics/human factors of wheel chair/user combinations on effective barrier-free environments design:a case study of the Chinese universal rail coach layout[J]. International Journal of Industrial Ergonomics, 2018, 67: 229-241. doi: 10.1016/j.ergon.2018.05.016 [62] 支锦亦,向泽锐,梁刚毅. 面向轨道装备的可视化人因综合仿真分析平台研究[J]. 包装工程,2017,38(2): 1-7.ZHI Jinyi, XIANG Zerui, LIANG Gangyi. Visual comprehensive human factors simulation analysis platform for rail equipment[J]. Packaging Engineering, 2017, 38(2): 1-7. [63] 徐笑非,沈中伟,向泽锐,等. 基于自然色彩系统的高速列车内室色彩设计研究[J]. 机械设计,2017,34(9): 119-123.XU Xiaofei, SHEN Zhongwei, XIANG Zerui, et al. Research on interior color design of high-speed train based on natural color system[J]. Journal of Machine Design, 2017, 34(9): 119-123. [64] 陈讯,戴端. 地铁内饰中的灯光设计研究[J]. 包装工程,2017,38(2): 170-174.CHEN Xun, DAI Duan. Lighting design of metro interior[J]. Packaging Engineering, 2017, 38(2): 170-174. -
