Experimental Study on Vortex-Induced Vibration Performance and Countermeasures for Side Girder Beam with Conveyer
-
摘要:
桥面输送机改变了边主梁的气动外形，为研究其涡振性能及抑振措施，开展了1.00∶20.00刚性节段模型自由悬挂风洞试验. 首先，研究了带输送机边主梁断面涡振性能，并测试了结构阻尼比对其的影响；其次，对比了有、无输送带边主梁的涡振性能；最后，采用风嘴、梁底稳定板、水平隔流板等气动措施对主梁断面涡振性能进行了优化研究. 结果表明：带输送机边主梁在规范要求的0°、±3° 风攻角下的涡振性能均较差，最大超出规范限值286%；桥面输送机降低了主梁的涡振稳定性，涡振响应峰值提高了44%；梁底安装稳定板有利于改善主梁的涡振性能，并且与梁底同高的稳定板制振效果随其数量的增加而更优，安装3道1.5 m下稳定板对主梁涡振抑制效果达93%；伸出梁底0.5 m的2.0 m高中央稳定板能完全抑制主梁涡振；风嘴对主梁的涡振性能影响较弱，但在一定范围内具有最优角度取值；梁底单独布置水平隔流板，涡振响应峰值降低17%；优化主梁截面采用风嘴 + 风嘴水平分流板 + 1 m宽水平隔流板，主梁涡振响应峰值降低92%，且远低于规范限值.
Abstract:Conveyers on the bridge deck change the aerodynamic shape of the side girder. In order to explore the vortex-induced vibration performance and countermeasures of the side girder with a conveyer, a 1.00∶20.00 rigid segment model test of free suspension is carried out in wind tunnel. Firstly, the vortex-induced vibration performance of the side girder beam section with a conveyer is studied, and tests are conducted as to how it is affected by structural damping ratio. Secondly, the cases of whether a conveyer is equipped are compared. Finally, aerodynamic measures such as air nozzles, stabilizing plates at beam bottom, and horizontal baffles are used to optimize the vortex-induced vibration performance of the main girder section. The results show that the vortex-induced vibration performance of the side girder with a conveyer is poor at the specified 0° and ± 3° wind attack angles, and the maximum exceeds the specification limit value by 286%. The deck conveyer reduces the vortex-induced vibration stability of the main girder, and the peak value of the vortex-induced vibration response increases by 44%. The installation of stabilizing plates at beam bottom is beneficial to improve the vortex-induced vibration performance of the main beam, and the effect of stabilizing plates with the same height as the bottom of the beam becomes better with the increase in the number of stabilizing plates. The vortex-induced vibration suppression effect of the main beam is 93% when installing three stabilizing plates with a depth of 1.5 m. The 2.0 m high middle stabilizing plate extending 0.5 m from beam bottom can completely suppress the vortex-induced vibration. The nozzle has a little influence on the vortex-induced vibration performance of the main beam, but it has an optimal angle value in a certain range. When a horizontal baffle is separately arranged at the beam bottom, the peak value of vortex-induced vibration response is reduced by 17%. A combined measure of a nozzle, nozzle horizontal splitter plate, and horizontal baffle of 1 m width is adopted to optimize the main beam section, and the peak value of the vortex-induced vibration response of the main beam is reduced by 92%, which is far lower than the specification limit.
-
边主梁断面因其具有构造简单、受力明确、自重轻、吊装施工便捷等优点，被广泛应用于国内外斜拉桥主梁的设计建造. 然而，由于边主梁具有典型的钝体特征，且梁体多为开口断面形式，气动稳定性较差，在风作用下易发生涡激共振，成为制约其在大跨度柔性桥梁上应用和发展的一个关键因素[1].
当来流流经桥梁结构时，将在结构表面产生复杂的绕流及交替的旋涡脱落现象. 当旋涡脱落频率接近主梁自振频率时，主梁将可能发生等幅限值的涡激共振，涡激共振是在低风速下极易发生的具有自激与强迫双重性质的风致振动，其虽然不像颤振引发结构毁灭性的破坏，但因其在常遇的低风速发生，发生频率高，振幅大，极易对桥梁的耐久性、行车安全性及舒适性造成影响. 因此，大跨度斜拉桥作为柔性桥梁，主梁的涡振控制成为桥梁风致稳定性的关键性问题. 即使是大跨度桥梁中采用气动性能良好的流线形箱梁，栏杆、检修车轨道等附属设施也极易造成主梁发生涡激共振[2-3]，本文研究的边主梁断面，不仅自身为典型的钝体断面，还在桥面上安装有较高的钝体输送机，这使得来流绕流更加复杂，更易发生涡激共振.
针对边主梁断面的涡振问题，国内外学者开展了相关研究. 张天翼等[4]对宽幅双箱边主梁的抑振措施进行了风洞试验，研究表明：间隔封闭栏杆、内侧隔流板、稳定板、三角形风嘴等单一气动措施均只能在一定程度上提高主梁涡振性能，采用三角形风嘴与封闭栏杆的组合措施能满足主梁的涡振稳定性要求. 龙俊贤等[5]对带高防护结构的边箱叠合梁的研究发现：高防护结构降低了主梁的涡振稳定性，增大防护结构透风率能明显改善主梁的涡振性能. 李欢等[6]研究了隔流板和下稳定板对π型断面梁的涡振抑制效果，并结合计算流体动力学（computational fluid dynamics，CFD）数值模拟技术分析了下稳定板的抑振机制. 李春光等[7]对边主梁叠合梁进行了抑振措施研究，综合对比了风嘴、抑流板、稳定板、封闭栏杆等气动措施的抑振效果，发现风嘴的制涡效果最好. 张志田等[8]综合研究了上、下稳定板对主梁涡振性能的影响. Irwin[9]研究了栏杆挡风板对开口截面梁涡激共振的抑制效果. Kubo等[10]利用流场可视化技术对π型叠合梁的气动性能进行了研究，并分析了两边主梁间距对涡振稳定性的影响. 赵林等[11]针对大跨度桥梁中常见的主梁类型，对气动优化措施进行了系统的总结. Kubo等[12]对π型梁涡激共振流场进行了研究分析，结果表明π型梁钝体效应强，气流流动明显. Li等[13]研究了水平隔流板对π型梁的抑振效果，并结合CFD数值模拟分析其抑振机理，结果表明水平隔流板的抑涡效果并非越宽越好.
以上研究多针对不带特殊附属设施的边主梁断面进行气动优化措施研究，而本文研究对象为桥面带有较高输送机的边主梁断面斜拉桥，常规的抑振措施是否对主梁依然有效值得进一步探索，找到合理的抑振措施提高主梁的涡振稳定性，这也为以后同类型的桥梁的设计提供借鉴，并应用于工程实际.
1. 工程概况及风洞试验布置
1.1 工程概况

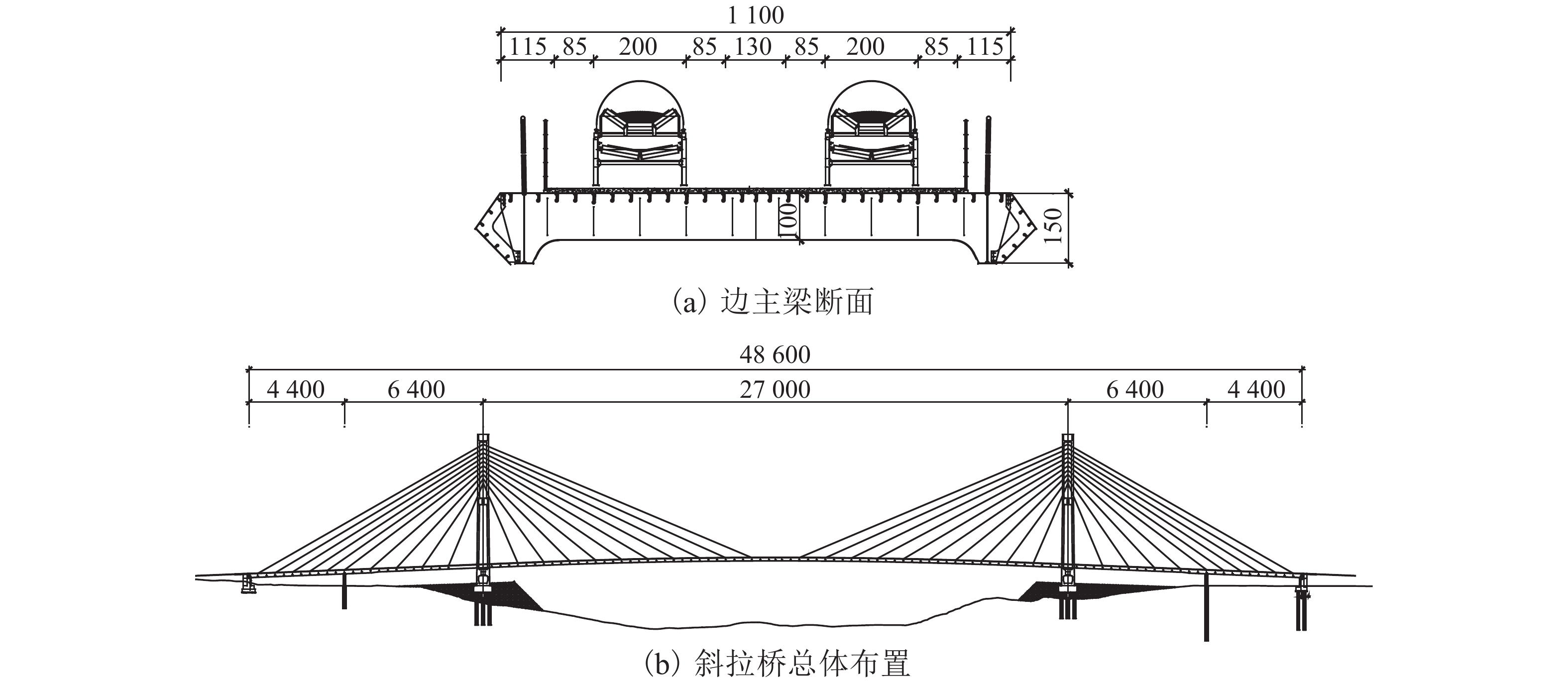

依托工程斜拉桥的边主梁断面如图1（a）所示，梁高1.5 m，横隔梁高1.0 m，主梁两侧设置了角度为101° 的风嘴，桥面设有双向带式输送机，布置形式为3.7 m皮带机输送机 + 1.3 m间距 + 3.7 m皮带机输送机，输送机高2.27 m，较高的输送机对钝体边主梁的风振稳定性提出了更高的要求. 大桥全长486 m，边跨设置一个辅助墩，提高了边跨的刚度. 大跨度边主梁斜拉桥采用H型空心薄壁桥塔，桥塔高70 m，如图1（b）所示.
1.2 风洞试验布置
主梁节段模型涡激共振试验在长沙理工大学风洞实验室高速试验段中进行，试验段横断面尺寸为4 m（宽） × 3 m（高） × 21 m（长），风速稳定范围为1 ~ 48 m/s，均匀流场试验紊流度小于0.5%. 涡激共振对主梁的几何尺寸及细部构造十分敏感，为尽可能模拟主梁上各构件的细节，同时考虑到断面雷诺数的影响，在试验允许的范围内应尽可能选择大比例模型试验，则节段模型试验结果越接近实桥的风振特性. 综合考虑模型几何外形、质量及风洞尺寸，最终确定模型几何缩尺比为1∶20.

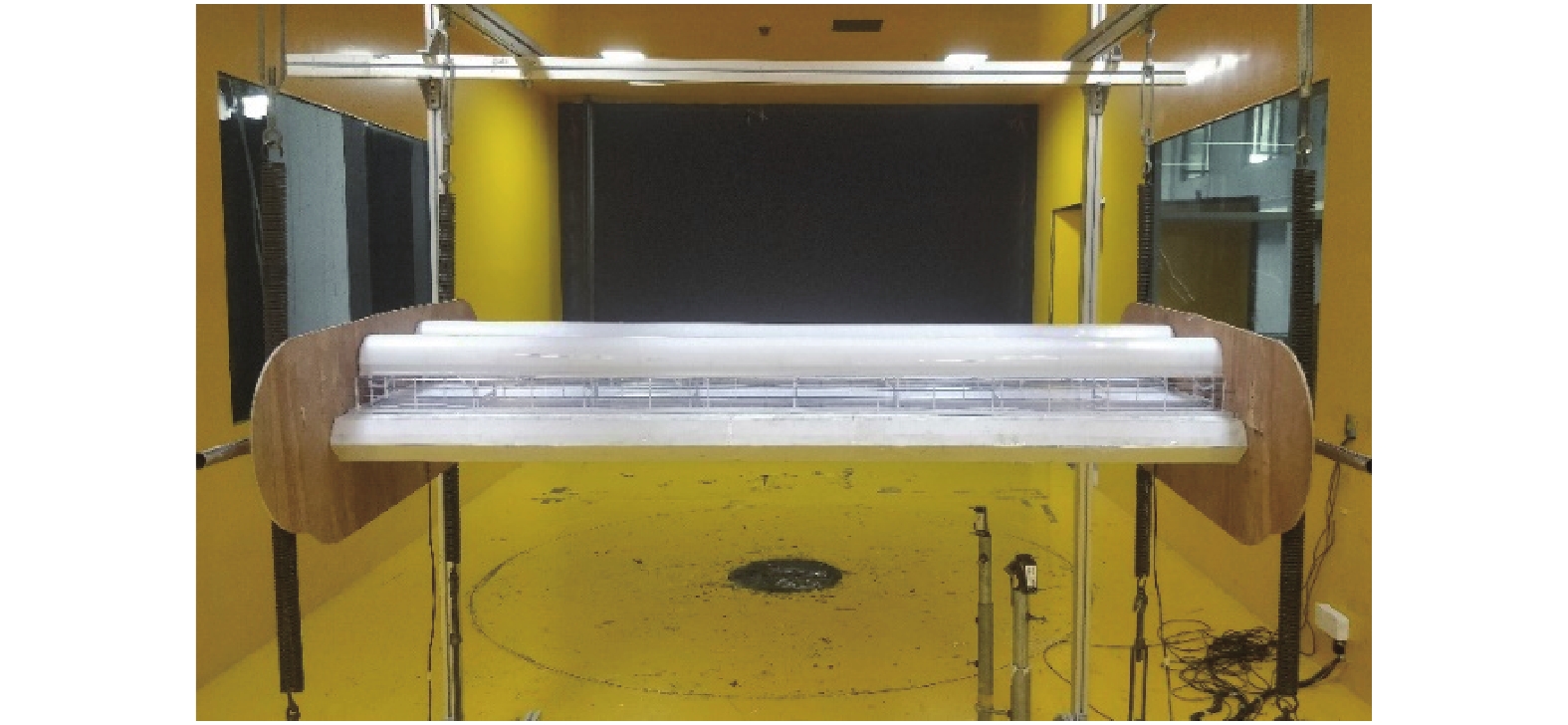

主梁节段模型风洞试验布置如图2所示. 模型长度取1.52 m，宽度0.606 m，高度0.075 m. 主梁刚性节段模型选取低质量高强度的不锈钢作为框架，外衣采用优质PVC制作，不锈钢框架提供模型的整体刚度，外衣保证了模型的几何相似；模型端部采用轻质木板作为端板，端板保证了刚性节段模型的二元流特性. 节段模型通过8根弹簧悬挂于风洞中，模型振动位移通过两个激光位移计来测量，间距为0.504 m，激光位移计采样频率为500 Hz，采样时间为40 s. 风速测量采用TFI Cobra眼镜蛇探针，采样频率为1000 Hz，采样时间为32 s. 风洞节段模型试验见图2，实桥的动力特性由ANSYS有限元软件计算获得，模型及实桥的动力特性参数见表1.
表 1 模型与实桥参数Table 1. Parameters of model and prototype项目 长度/m 宽度/m 单位质量/
（kg•m−1）单位质量惯性矩/
（kg•m2•m−1）竖向
频率/Hz扭转
频率/Hz风速比 竖向阻尼比/% 扭转阻尼比/% 实桥 30.40 12.12 5976.00 136055.00 0.539 0.857 模型 1.52 0.61 14.94 0.85 5.643 8.655 0.25 0.28 缩尺比 1.00∶20.00 1.00∶20.00 1.00∶400.00 1.00∶160 000.00 1.00∶10.46 1.00∶10.09 1.00∶1.91 2. 风洞试验结果与分析
2.1 设计断面涡振性能分析

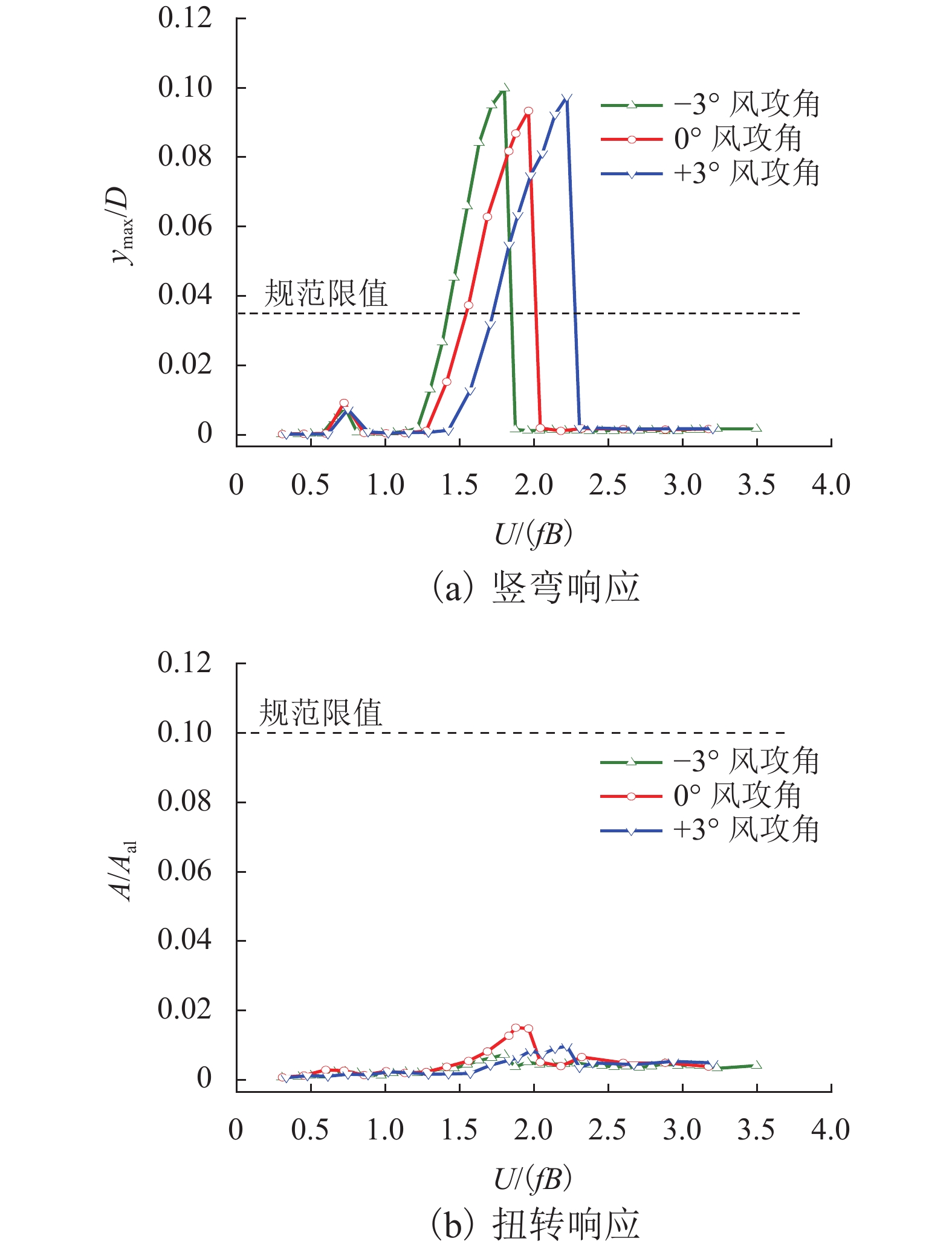

风洞试验首先对原设计断面进行了涡振性能研究. 图3给出原设计断面在规范要求的0°、±3° 攻角下主梁的涡振响应振幅随约化风速U/(fB)变化曲线，图中：U为来流风速；f为实桥自振频率；B为主梁宽度；ymax为主梁竖弯响应振幅；D为主梁高度；A为主梁扭转响应；Aal为扭转角度规范限值. 由图可知：钝体边主梁的原设计断面在0°、±3° 攻角下均出现剧烈的竖向涡激共振，而未出现明显的扭转涡振. 原设计断面在约化风速0.58 ~ 0.81时出现较小的竖弯涡振响应，但此锁定区间的最大响应振幅为0.008，远低于规范允许振幅0.035. 竖弯涡振响应的锁定区间为1.13 ~ 1.87，各攻角响应振幅均较大，最大振幅出现在 −3° 攻角下，值为0.084，超出规范限值286%. 因原断面基本未出现扭转涡振，也基本不影响主梁的使用性能，故试验主要研究竖向涡激共振.
2.2 阻尼比的影响

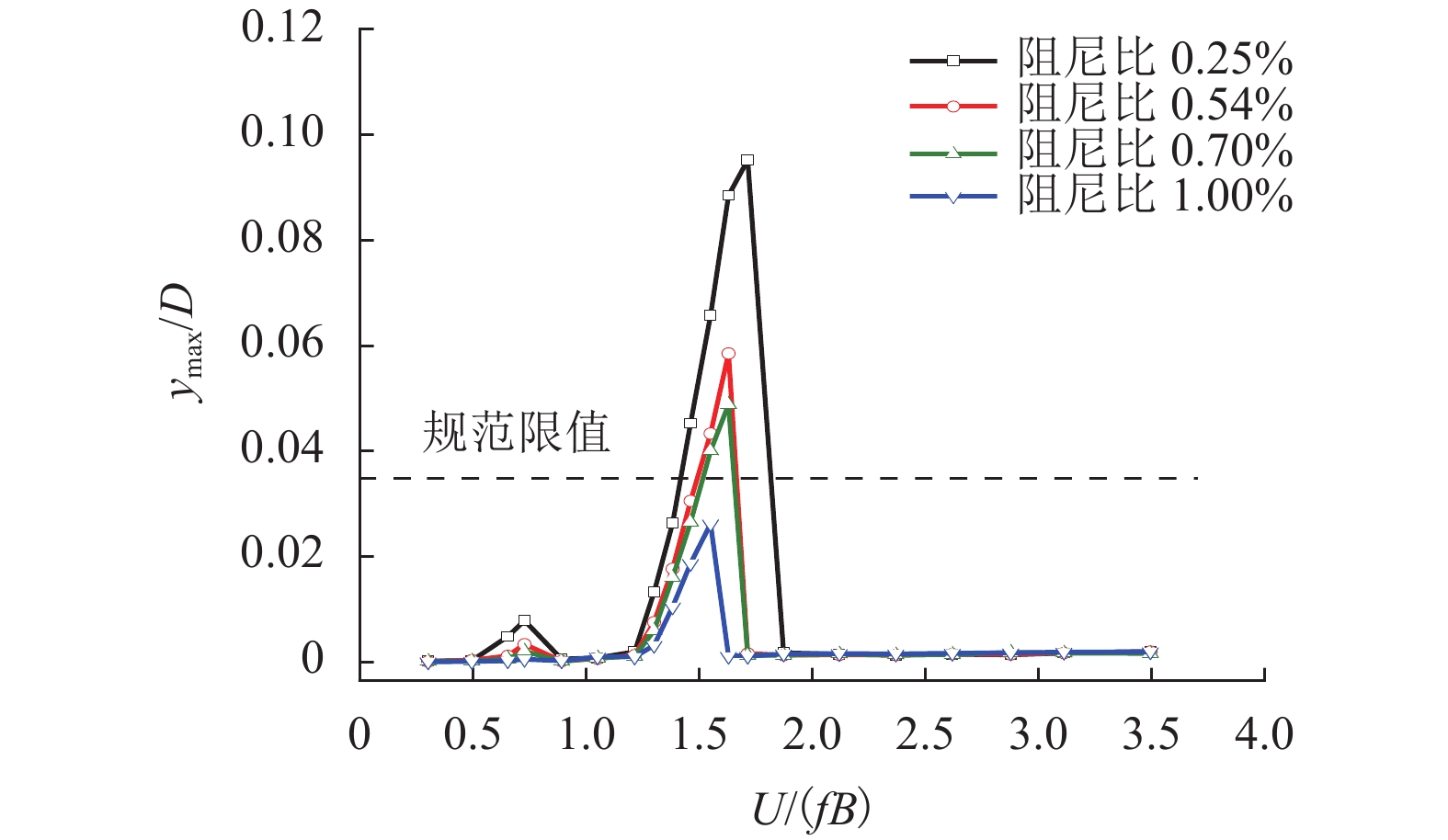

已有研究表明，结构的阻尼比对桥梁的涡激振动动力响应有十分显著的影响[1]. 对于边主叠合梁，规范推荐的阻尼比为1.00%，但本文为获得主梁明显的涡振响应，以响应振幅相对较大的 −3° 攻角为研究对象，首先选取较低的阻尼比0.25%进行涡振性能试验，为进一步获得主梁随阻尼比的涡振响应变化，逐渐将阻尼比提高至1.00%，如图4所示. 由图可知：当阻尼比低于1.00%时，钝体边主梁涡振性能较差，响应远超规范限值，随着阻尼比的提高，主梁的涡振响应逐渐降低，当阻尼比为0.70%时，主梁涡振响应振幅依然超过规范限值的140%，阻尼比提高至1.00%时，响应振幅为0.026，降低为允许振幅的75%；不同阻尼比下主梁涡激共振起振约化风速基本不变，但涡振锁定区间随着阻尼的提高而逐渐缩小. 在规范推荐阻尼1.00%下，主梁涡振响应将被抑制在规范限值之内，但仍然存在明显的涡激共振，同时对于实际桥梁，较高的阻尼比是否维持在整个服役期间尚存在疑虑，因此，需要对主梁断面进行气动优化，以保证主梁的安全性和耐久性.
图 4 阻尼比对主梁涡振响应的影响Figure 4. Influence of damping ratio on vortex-induced vibration performance of main girder2.3 输送机的影响

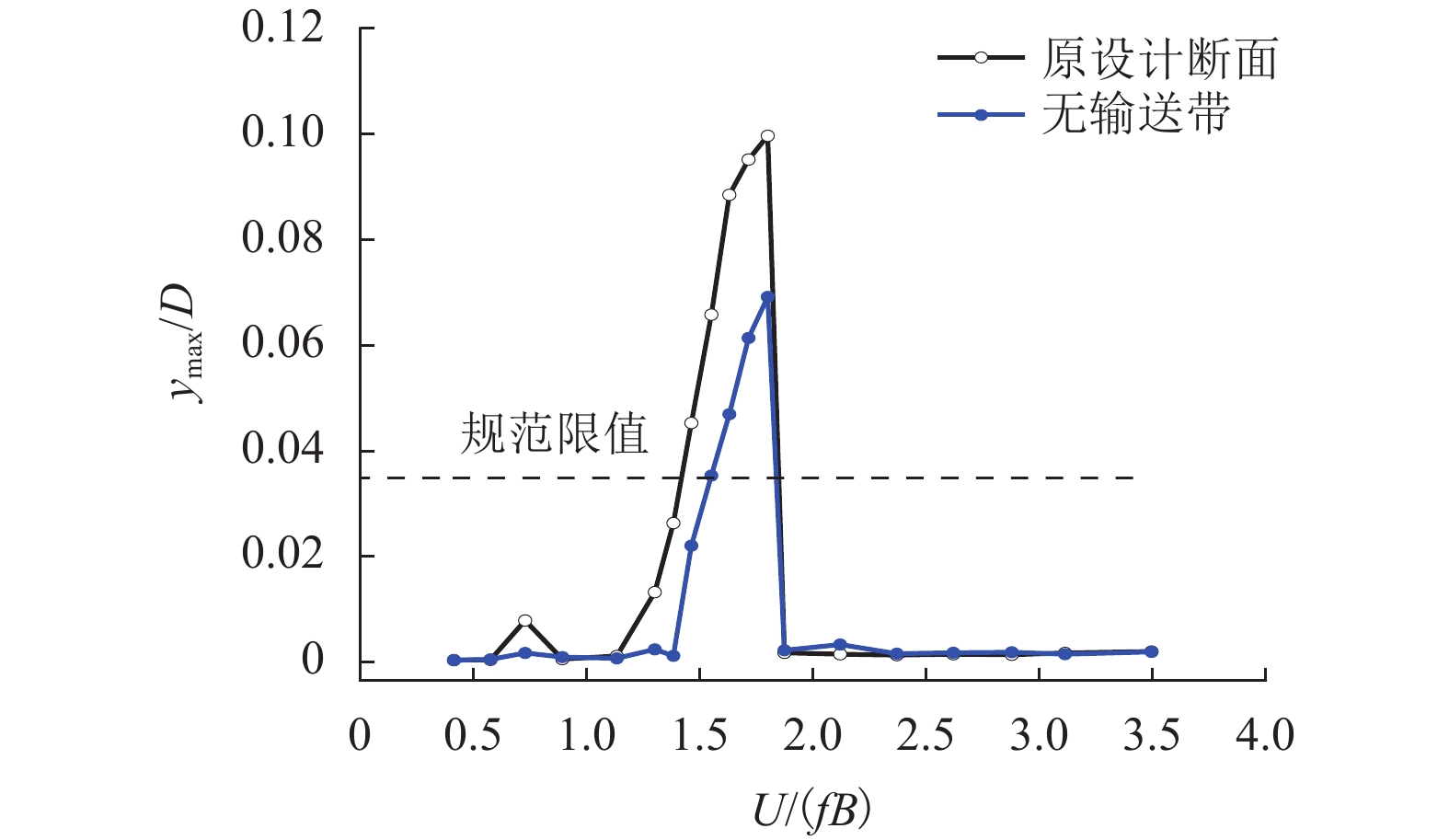

根据已有的研究，相比于流线形截面梁，钝体截面梁更容易出现涡激共振现象[4,14]. 由于边主梁桥具有较强的钝体特性，而原设计方案桥面又存在较高的输送机，可能会加剧气流在桥面上的分离与再附，旋涡产生及分布更为复杂. 为分析输送机对桥梁涡振性能的影响，本文对有无输送机的主梁涡振性能进行了测试，试验结果如图5所示. 由图可知：钝体输送机加剧了边主梁的涡振响应，无输送机的主梁最大振幅为0.069，而桥面存在输送机结构的主梁最大振幅为0.100，为无输送机主梁响应的144%，输送机导致了主梁在低风速存在较弱的涡激共振现象，主梁涡振响应的起振约化风速1.38降低至1.13，输送机降低了主梁的涡振性能，因此，需要对主梁断面进行气动优化.
2.4 气动措施研究
试验过程选取 −3° 攻角状态主梁进行气动措施优化. 气动优化措施对主梁气动性能的提高具有较高的可靠性，广泛运用于实际桥梁中. 根据已有研究文献，综合测试了不同角度风嘴、梁底稳定板、水平隔流板等一系列气动措施对带钝体输送机边主梁涡振性能的优化效果，详细气动措施工况见表2.
图 5 输送机对主梁涡振响应的影响Figure 5. Influence of conveyer on vortex-induced vibration performance of main girder表 2 气动措施优化工况Table 2. Aerodynamic optimization measures工况 措施 状态 1 原设计断面 2 风嘴 45° 3 60° 4 78° 5 90° 6 下稳定板 1 道 1.5 m下稳定板 7 2 道 1.5 m下稳定板 8 3 道 1.5 m下稳定板 9 1 道 2.0 m下稳定板 10 水平
隔流板0.6 m 11 1.0 m 12 组合
措施工况 4 + 工况 10 + 0.3 m 风嘴水平分流板 13 工况 4 + 工况 11 + 0.3 m 风嘴水平分流板 1） 风嘴角度

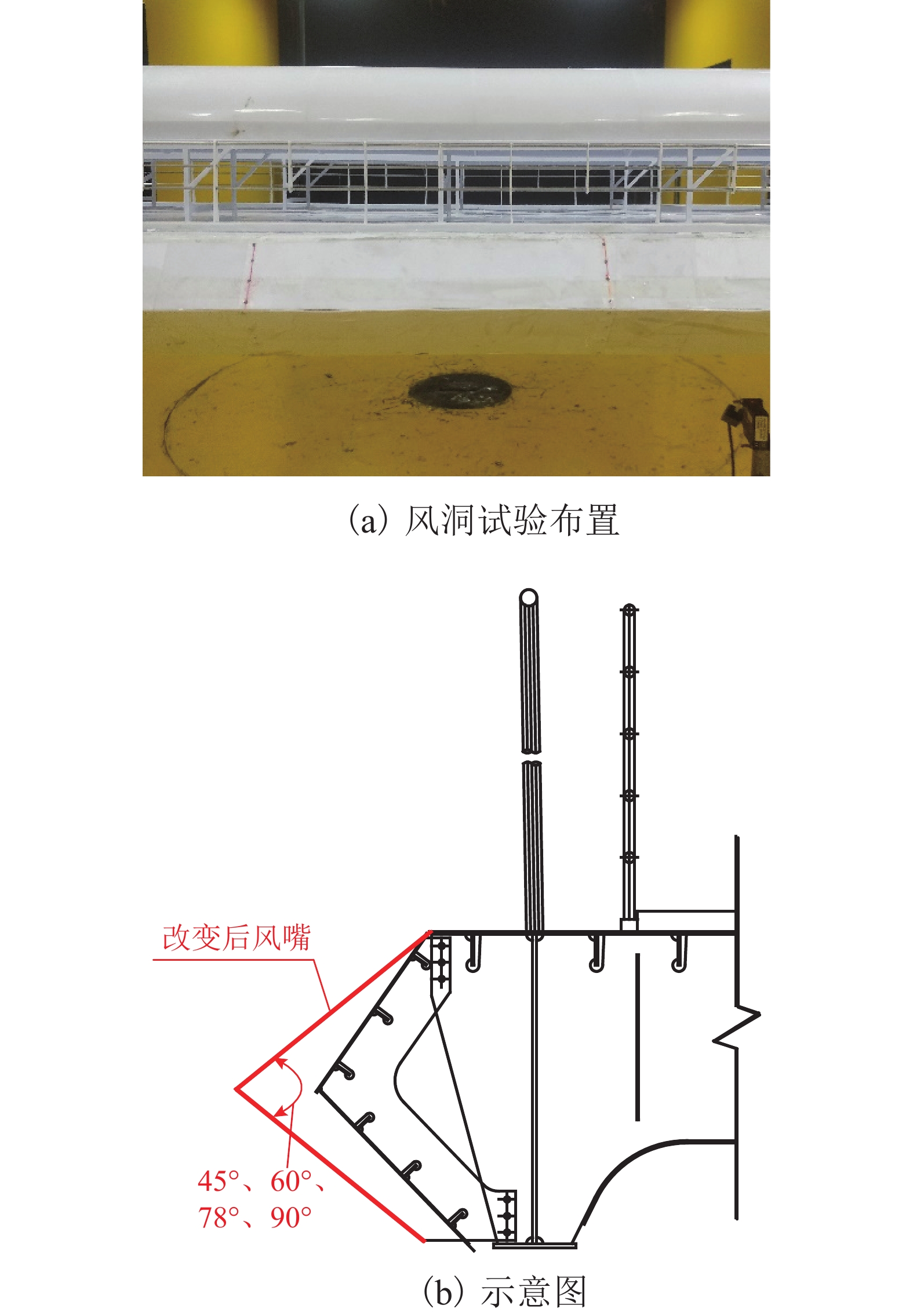

由于边主梁断面具有典型的钝体特性，而主梁表面又设置了较高的输送机，显著降低了主梁的气动稳定性. 孟晓亮等[15]研究了不同风嘴角度对封闭箱梁和半封闭箱梁涡振性能的影响，发现改尖风嘴能降低主梁的涡振振幅，而颜宇光等[16]发现在边主梁斜拉桥中，风嘴对主梁竖弯涡振控制优于扭转涡振控制，并且并非风嘴角度越小竖弯涡振控制效果越好. 基于已有研究，本试验在主梁两侧设置不同角度的风嘴，分析风嘴角度对主梁涡振性能的影响，风嘴布置见图6.

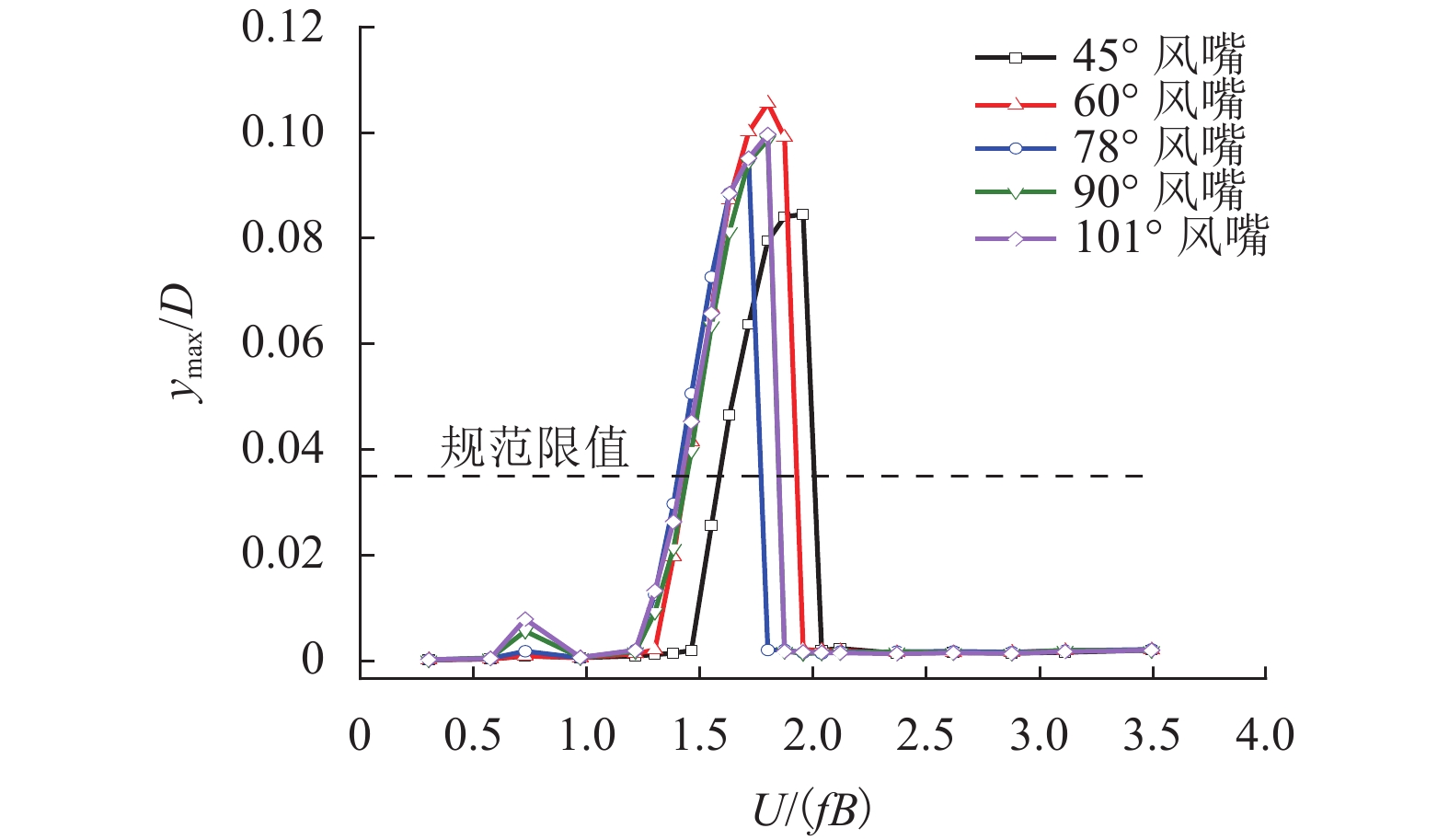

主梁两侧安装不同角度风嘴时竖弯振幅随约化风速变换的曲线如图7所示. 主梁原设计断面的风嘴角度为101°，当设置较尖的风嘴即45° 风嘴时，主梁的气动性能得到显著提高，最大响应振幅由0.100减少到0.084，降低了16%，表明较尖的风嘴明显提高了主梁的流线形，但显著增加了实际桥梁的宽度和造价，对于主梁高宽比较大的桥梁，风嘴角度宜选择较大的角度. 试验中将风嘴角度继续增大到60°、78°、90°，3种风嘴角度下主梁的峰值响应分别为原设计断面的106%、95%、99%，主梁的气动性能总体上没有得到明显的改善，但风嘴对主梁涡振性能是存在一种相对较优的角度，这对部分类似主梁截面的气动外形设计提供了一种可以实现的方向.
图 7 风嘴角度对主梁涡振响应的影响Figure 7. Influence of air nozzle angle onvortex-induced vibration performance of main girder2） 梁底稳定板

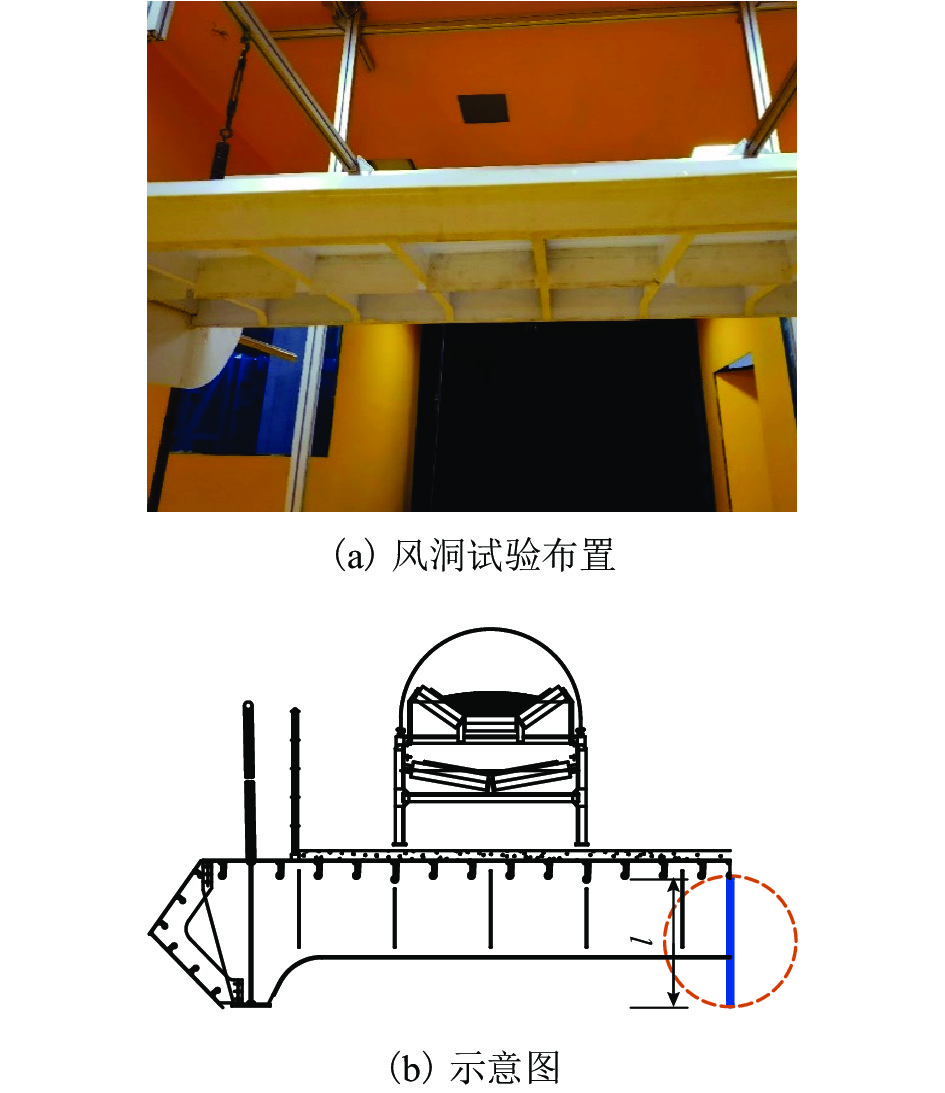

在梁底布置竖向稳定板能影响气流绕流状态，一定程度上破碎梁底旋涡的发展，从而抑制桥梁的涡激共振[6]. 本文采用与梁高一致的1.5 m下稳定板和超出梁底0.5 m的2.0 m下稳定板. 稳定板布置见图8，图中，l为下稳定板长度. 4种气动措施主梁涡振响应随约化风速变化曲线见图9.

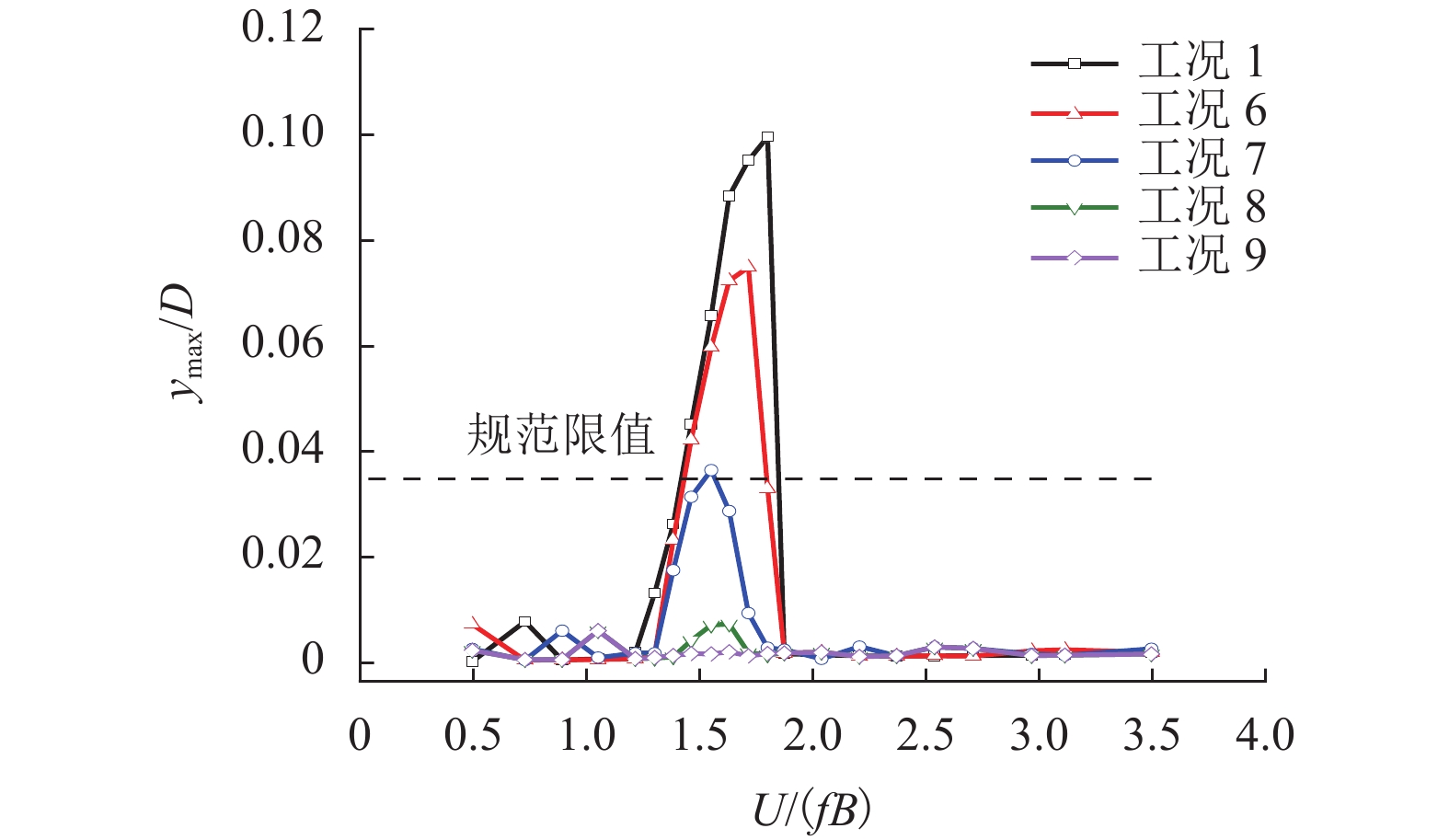

图 9 梁底稳定板对主梁涡振响应的影响Figure 9. Influence of stabilizing plates onvortex-induced vibration performance of main girder由图9可知：在梁底设置竖向稳定板提高了主梁的涡振性能，工况6 ~ 8梁底稳定板数量逐渐增加，主梁的稳定性逐步提高，响应峰值分别为原设计断面的75%、37%、7%，梁底安装2道1.5 m高稳定板将涡振响应位移控制在规范允许值附近，3道稳定板基本抑制了主梁的涡激共振，不同道数稳定板工况表明边主梁梁底规律的旋涡脱落被稳定板不同程度破坏，但无法完全抑制主梁的涡振响应. 在梁底安装2.0 m高中央稳定板，主梁的涡振响应被完全抑制，表明适当增加梁底稳定板高度和数量均能改善主梁的涡振性能.
3） 水平隔流板

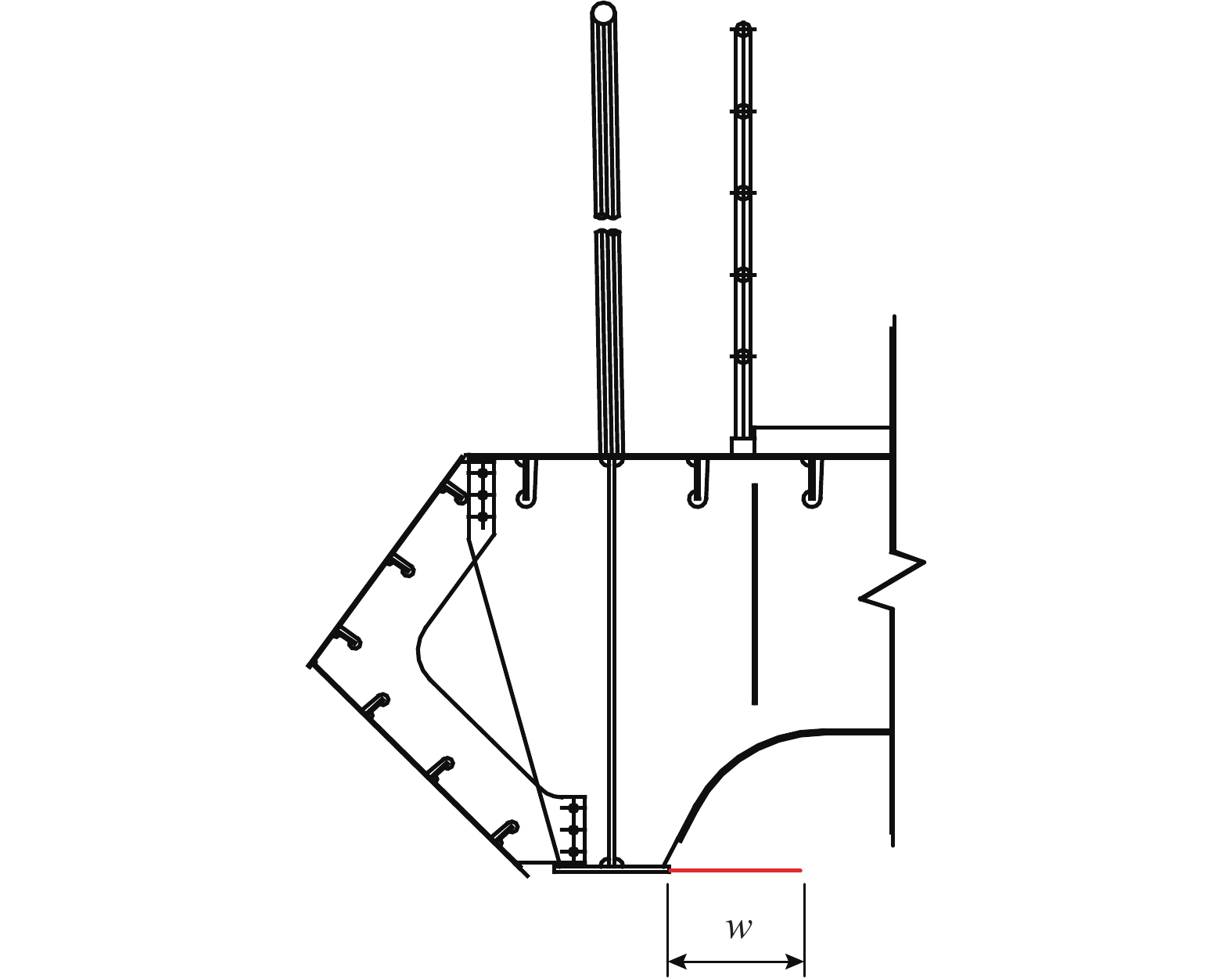

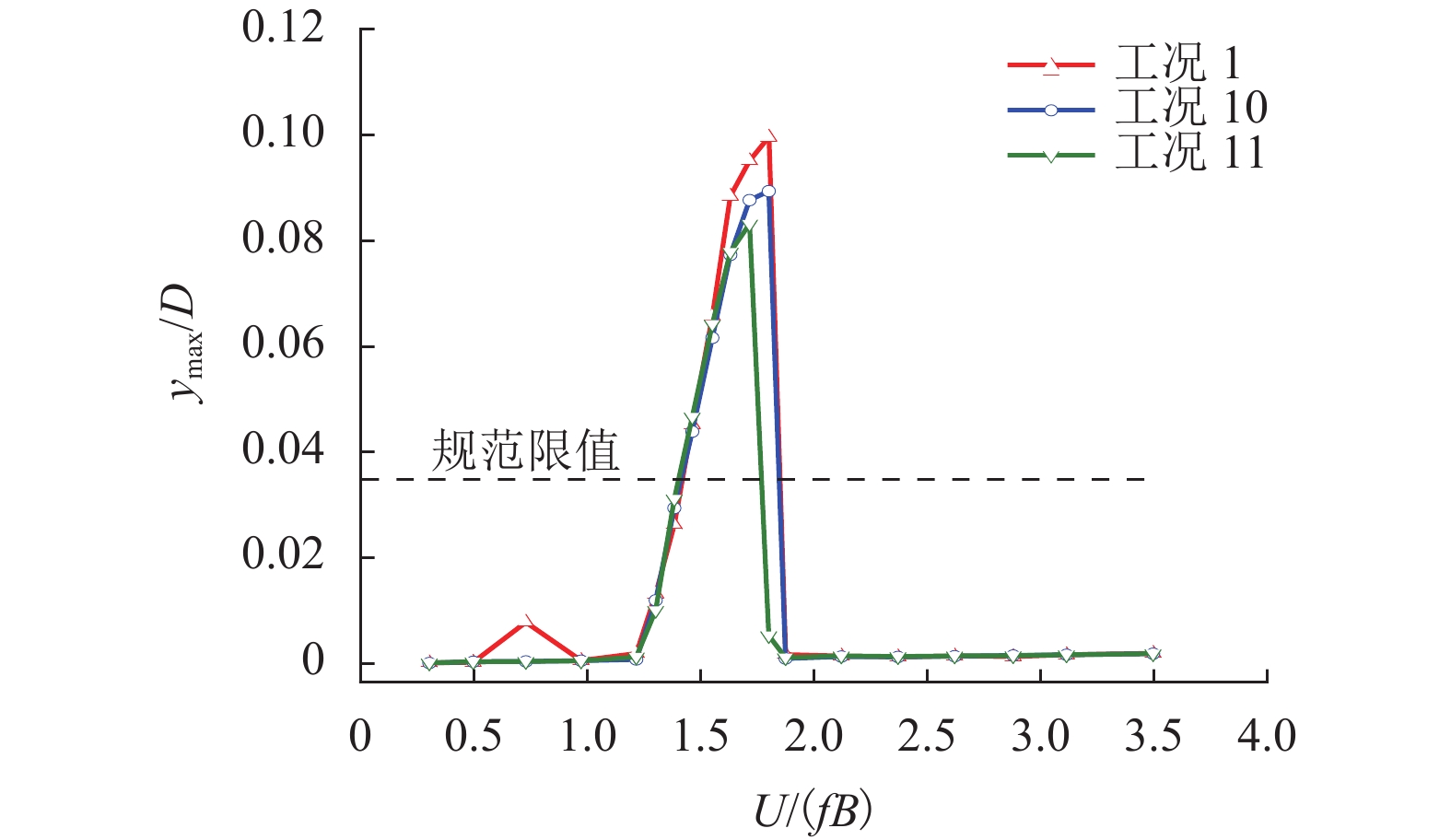

结合边主梁的气动外形特点，边主梁叠合梁在主纵梁与桥面板的转角处易发生旋涡脱落，从而容易引起主梁发生涡激共振[7]. 为了削弱该区域旋涡规律性脱落，在梁底转角处设置如图10所示的水平隔流板，水平隔流板分别采用w = 0.6，1.0 m两种宽度沿纵桥向连续布置，对应的主梁涡振随风速变换曲线如图11所示. 由图可知：主梁在水平隔流板气动措施作用下降低了涡振响应，隔流板越宽，抑制作用越强，但总体上未明显改善主梁的涡振性能.
图 11 水平隔流板对主梁涡振响应的影响Figure 11. Influence of horizontal baffles onvortex-induced vibration performance of main girder4） 组合措施

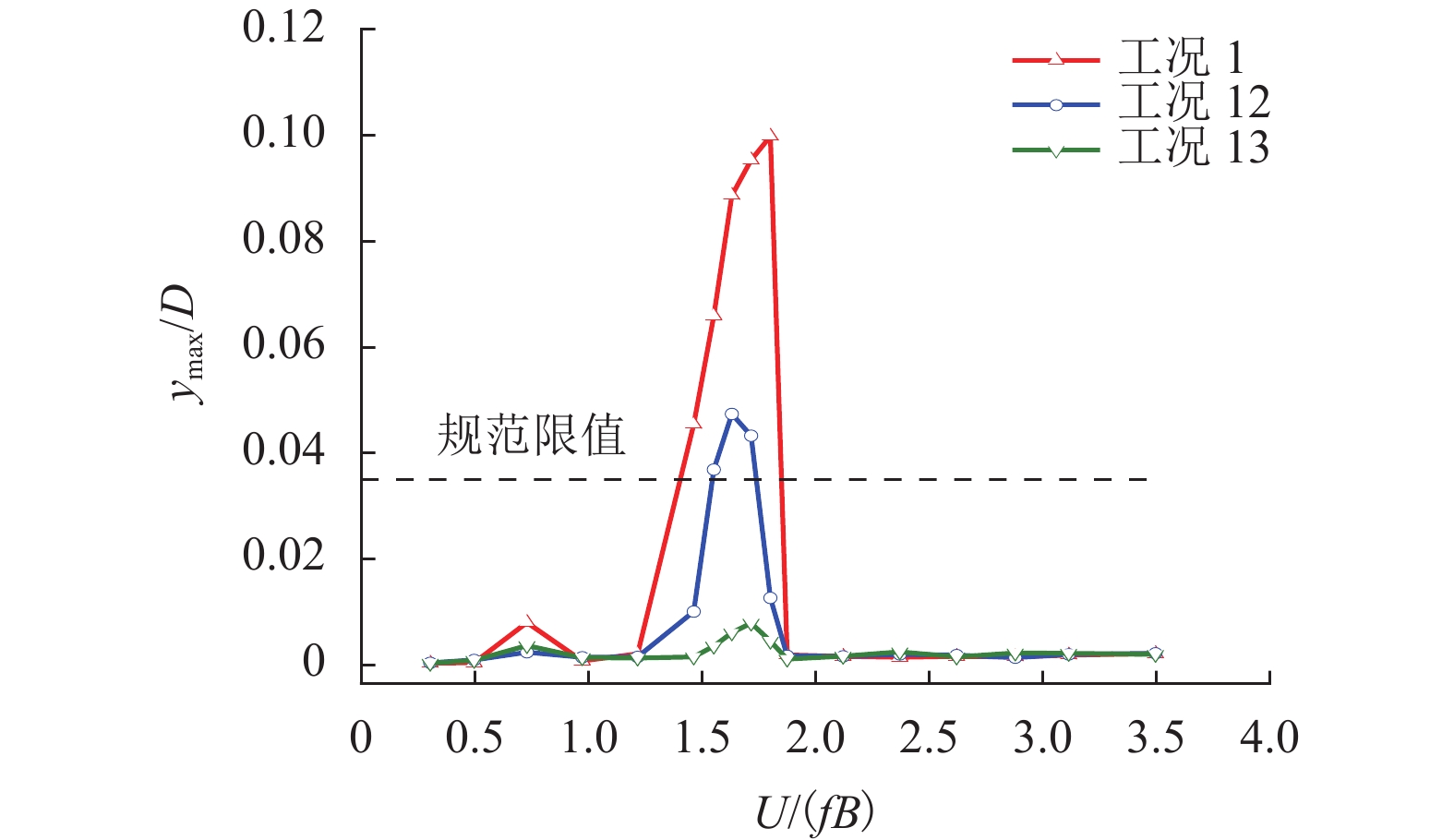

单独采用风嘴、水平隔流板的方法，对主梁涡振的抑制效果有限，无法抑制涡振响应振幅在规范限值以下，为进一步研究带输送机边主梁的抑振措施，使其在低阻尼比下也能具有良好的气动稳定性，试验组合了风嘴、水平隔流板工况，并设置风嘴水平分流板，用以改善主梁的气动外形，提高主梁流线形，具体组合措施见表2工况12、13，组合措施布置见图12. 组合措施作用下主梁的涡振响应曲线如图13所示，0.6 m隔流板的工况12已经大幅削弱了主梁的涡激共振，将隔流板宽度增加至1.0 m的工况13基本能抑制主梁涡振响应，峰值响应为规范限值的22%，远低于规范限值.
图 13 组合措施对主梁涡振响应的影响Figure 13. Influence of combined countermeasure on vortex-induced vibration performance3. 结 论
本文以带输送机边主梁叠合梁斜拉桥为工程背景，通过1∶20的节段模型探究了带输送机钝体主梁的涡振性能，并综合对比了风嘴、稳定板、水平隔流板等气动优化措施对主梁涡振抑制效果，得到如下结论：
1） 带输送机边主叠合梁在 −3°、0°、 + 3° 风攻角下均出现明显的竖向涡激共振现象. 边主梁上部输送机显著改变主梁的气动外形，输送机增大了边主梁144%竖向涡激共振响应.
2） 抑振措施研究表明，风嘴及水平隔流板并不能有效提高带输送机边主梁的涡振性能，但不同角度风嘴气动措施试验表明，风嘴对主梁涡振性能存在相对较优的角度；梁底稳定板对带输送机边主梁的抑制效果是随着数量的增加而增加，相比不同数量稳定板，超出梁底0.5 m的2.0 m高稳定板能完全抑制主梁涡激共振.
3） 风嘴 + 风嘴水平分流板 + 水平隔流板组合措施进一步优化了带输送机边主梁断面的气动外形，主梁的涡振性能得到大幅提高，远低于抗风设计规范要求，能满足主梁的安全性和耐久性需求.
本文试验研究成果可为同类型主梁涡振优化提供参考借鉴.
-
图 4 阻尼比对主梁涡振响应的影响
Figure 4. Influence of damping ratio on vortex-induced vibration performance of main girder
图 5 输送机对主梁涡振响应的影响
Figure 5. Influence of conveyer on vortex-induced vibration performance of main girder
图 7 风嘴角度对主梁涡振响应的影响
Figure 7. Influence of air nozzle angle onvortex-induced vibration performance of main girder
图 9 梁底稳定板对主梁涡振响应的影响
Figure 9. Influence of stabilizing plates onvortex-induced vibration performance of main girder
图 11 水平隔流板对主梁涡振响应的影响
Figure 11. Influence of horizontal baffles onvortex-induced vibration performance of main girder
图 13 组合措施对主梁涡振响应的影响
Figure 13. Influence of combined countermeasure on vortex-induced vibration performance
表 1 模型与实桥参数
Table 1. Parameters of model and prototype
项目 长度/m 宽度/m 单位质量/
（kg•m−1）单位质量惯性矩/
（kg•m2•m−1）竖向
频率/Hz扭转
频率/Hz风速比 竖向阻尼比/% 扭转阻尼比/% 实桥 30.40 12.12 5976.00 136055.00 0.539 0.857 模型 1.52 0.61 14.94 0.85 5.643 8.655 0.25 0.28 缩尺比 1.00∶20.00 1.00∶20.00 1.00∶400.00 1.00∶160 000.00 1.00∶10.46 1.00∶10.09 1.00∶1.91
下载: 导出CSV
表 2 气动措施优化工况
Table 2. Aerodynamic optimization measures
工况 措施 状态 1 原设计断面 2 风嘴 45° 3 60° 4 78° 5 90° 6 下稳定板 1 道 1.5 m下稳定板 7 2 道 1.5 m下稳定板 8 3 道 1.5 m下稳定板 9 1 道 2.0 m下稳定板 10 水平
隔流板0.6 m 11 1.0 m 12 组合
措施工况 4 + 工况 10 + 0.3 m 风嘴水平分流板 13 工况 4 + 工况 11 + 0.3 m 风嘴水平分流板
下载: 导出CSV
-
[1] 葛耀君. 大跨度斜拉桥抗风[M]. 北京: 人民交通出版社, 2019. [2] 管青海,李加武,胡兆同,等. 栏杆对典型桥梁断面涡激振动的影响研究[J]. 振动与冲击,2014,33(3): 150-156. doi: 10.3969/j.issn.1000-3835.2014.03.029GUAN Qinghai, LI Jiawu, HU Zhaotong, et al. Effects of railings on vortex-induced vibration of a bridge deck section[J]. Journal of Vibration and Shock, 2014, 33(3): 150-156. doi: 10.3969/j.issn.1000-3835.2014.03.029 [3] 刘君,廖海黎,万嘉伟,等. 检修车轨道导流板对流线型箱梁涡振的影响[J]. 西南交通大学学报,2015,50(5): 789-795. doi: 10.3969/j.issn.0258-2724.2015.05.004LIU Jun, LIAO Haili, WAN Jiawei, et al. Effect of guide vane beside maintenance rail on vortex-induced vibration of streamlined box girder[J]. Journal of Southwest Jiaotong University, 2015, 50(5): 789-795. doi: 10.3969/j.issn.0258-2724.2015.05.004 [4] 张天翼,孙延国,李明水,等. 宽幅双箱叠合梁涡振性能及抑振措施试验研究[J]. 中国公路学报,2019,32(10): 107-114,168.ZHANG Tianyi, SUN Yanguo, LI Mingshui, et al. Experimental study on vortex-induced vibration performance and aerodynamic countermeasures for a wide-width double-box composite beam[J]. China Journal of Highway and Transport, 2019, 32(10): 107-114,168. [5] 龙俊贤,周旭辉,李前名,等. 带高防护结构的边箱叠合梁斜拉桥涡振性能及抑振措施研究[J]. 铁道科学与工程学报,2021,18(1): 119-127.LONG Junxian, ZHOU Xuhui, LI Qianming, et al. Experimental study on vortex-induced vibration performance and aerodynamic countermeasures for a double-box composite beam cable stayed bridge with high protective structure[J]. Journal of Railway Science and Engineering, 2021, 18(1): 119-127. [6] 李欢,何旭辉,王汉封,等. π型断面超高斜拉桥涡振减振措施风洞试验研究[J]. 振动与冲击,2018,37(7): 62-68.LI Huan, HE Xuhui, WANG Hanfeng, et al. Wind tunnel tests for vortex-induced vibration control measures of a super high cable-stayed bridge with π-cross section[J]. Journal of Vibration and Shock, 2018, 37(7): 62-68. [7] 李春光,黄静文,张记,等. 边主梁叠合梁涡振性能气动优化措施风洞试验研究[J]. 振动与冲击,2018,37(17): 86-92.LI Chunguang, HUANG Jingwen, ZHANG Ji, et al. Aerodynamic optimization measures for VIV performances of a side girder composite beam based on wind tunnel tests[J]. Journal of Vibration and Shock, 2018, 37(17): 86-92. [8] 张志田,卿前志,肖玮,等. 开口截面斜拉桥涡激共振风洞试验及减振措施研究[J]. 湖南大学学报(自然科学版),2011,38(7): 1-5.ZHANG Zhitian, QING Qianzhi, XIAO Wei, et al. Vortex-induced vibration and control method for a cable-stayed bridge with open cross section[J]. Journal of Hunan University (Natural Sciences), 2011, 38(7): 1-5. [9] IRWIN P A. Bluff body aerodynamics in wind engineering[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2008, 96(6/7): 701-712. [10] KUBO Y, SADASHIMA K, YAMAGUCHI E, et al. Improvement of aeroelastic instability of shallow π section[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2001, 89(14/15): 1445-1457. [11] 赵林,李珂,王昌将,等. 大跨桥梁主梁风致稳定性被动气动控制措施综述[J]. 中国公路学报,2019,32(10): 34-48.ZHAO Lin, LI Ke, WANG Changjiang, et al. Review on passive aerodynamic countermeasures on main girders aiming at wind-induced stabilities of long-span bridges[J]. China Journal of Highway and Transport, 2019, 32(10): 34-48. [12] KUBO Y, KIMURA K, SADASHIMA K, et al. Aerodynamic performance of improved shallow π shape bridge deck[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2002, 90(12/13/14/15): 2113-2125. [13] LI K, QIAN G, GE Y J, et al. Control effect and mechanism investigation on the horizontal flow-isolating plate for PI shaped bridge decks’ VIV stability[J]. Wind and Structure, 2019, 28(2): 99-110. [14] 钱国伟,曹丰产,葛耀君. Ⅱ型叠合梁斜拉桥涡振性能及气动控制措施研究[J]. 振动与冲击,2015,34(2): 176-181.QIAN Guowei, CAO Fengchan, GE Yaojun. Vortex-induced vibration performance of a cable-stayed bridge with Ⅱ shaped composite deck and its aerodynamic control measures[J]. Journal of Vibration and Shock, 2015, 34(2): 176-181. [15] 孟晓亮,郭震山,丁泉顺,等. 风嘴角度对封闭和半封闭箱梁涡振及颤振性能的影响[J]. 工程力学,2011,28(增1): 184-188,194.MENG Xiaoliang, GUO Zhenshan, DING Quanshun, et al. Influence of wind fairing angle on vortex-induced vibrations and flutter performances of closed and semi-closed box decks[J]. Engineering Mechanics, 2011, 28(S1): 184-188,194. [16] 颜宇光,杨詠昕,周锐. 开口断面主梁斜拉桥的涡激共振控制试验研究[J]. 中国科技论文,2015,10(7): 760-764,787.YAN Yuguang, YANG Yongxin, ZHOU Rui. Experimental study on vortex-induced vibration control measure for cable-stayed bridge with open sections[J]. China Sciencepaper, 2015, 10(7): 760-764,787. 期刊类型引用(1)
